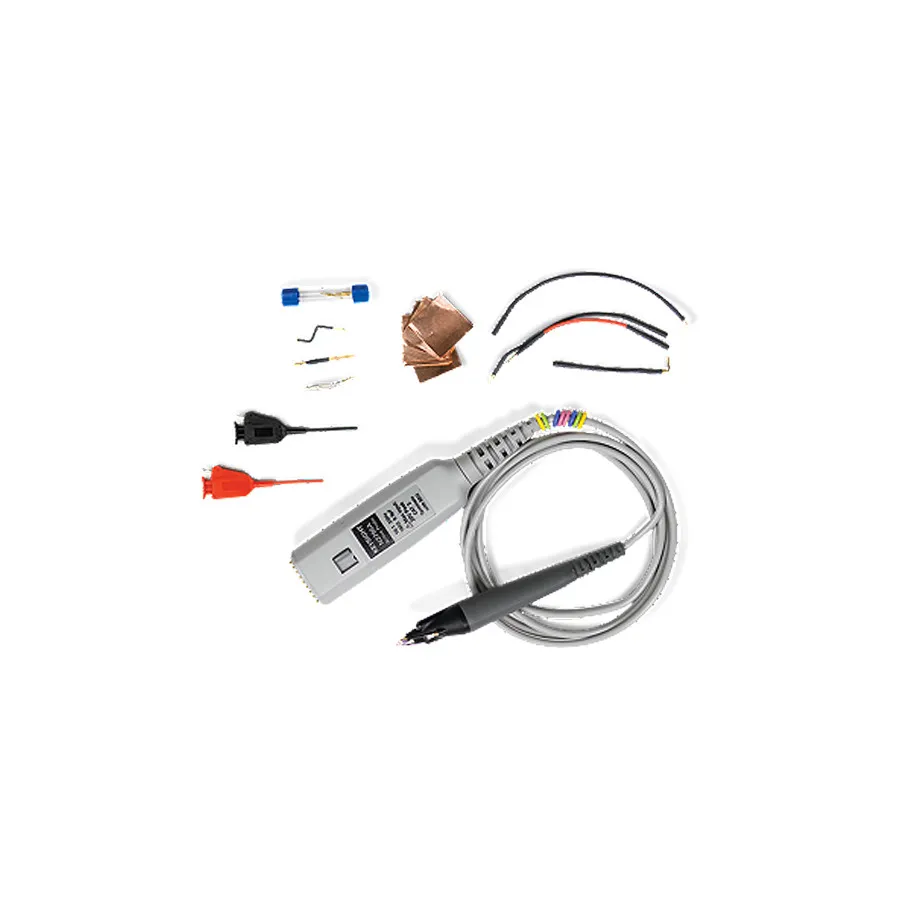

Keysight N2796A Active Oscilloscope Probe
Keysight N2796A активний осцилографічний зонд
Запитати ціну
Keysight N2796A is a 2 GHz active probe with 1 MΩ input impedance and 1 pF capacitance, ideal for low-loading measurements in digital system design and characterization.
Деталі продукту
| Модель | N2796A |
| Виробник | Keysight |
| Категорія | Oscilloscope Probes |
| Наявність | На замовлення |
Опис
Огляд
Keysight N2796A — це однозакінчений активний зонд, розроблений для вимірювань цифрових систем на високих частотах. Із смугою пропускання 2 GHz та конструкцією з мінімальним навантаженням, яка включає вхідний опір 1 MΩ та ємність 1 pF, він забезпечує найвищу вірність сигналу для вимірювань напруги логіки. Зонд інтегрується безпосередньо з інтерфейсом AutoProbe Keysight, не вимагаючи зовнішнього джерела живлення.
Основні характеристики
- Смуга пропускання 2 GHz (-3dB)
- Вхідний опір 1 MΩ та ємність 1 pF для мінімального навантаження на схему
- Широкий діапазон вхідної динаміки (±8V) та діапазон зміщення (±12V)
- Вбудований білий світлодіодний фонарик для кращої видимості
- Інтеграція інтерфейсу AutoProbe для легкого підключення
- Включено кілька комплектів кінчиків зондів
Застосування
- Проектування та характеризація цифрових систем
- Тестування та валідація компонентів
- Освітні дослідження та вимірювання
- Загальне вимірювання сигналу на високих частотах
Комплектація
- Різні збірки кінчиків зондів
- Адаптерні роз'єми для підключення до схеми
- Кольорові кільця ідентифікації
Характеристики
| Bandwidth | 2 GHz |
| Attenuation | 10X |
| Input Capacitance | 1 pF |
| Maximum Input Voltage | 12 V |
| Input Impedance | 1 MΩ |
| Interface | AutoProbe |
| Cable Length | 1.3 m |
| Series | N2790A Series |
| Operating Temperature Range | 0 to 50°C |
| Risetime | 175 ps |
| Series Compatibility | 3000/3000T X Series, 4000 X Series, 6000 X Series, 5000 Series, 6000 Series, 7000 Series, Infiniium 9000 Series, S-Series, 90000A Series |
| Type | Active Probe |
