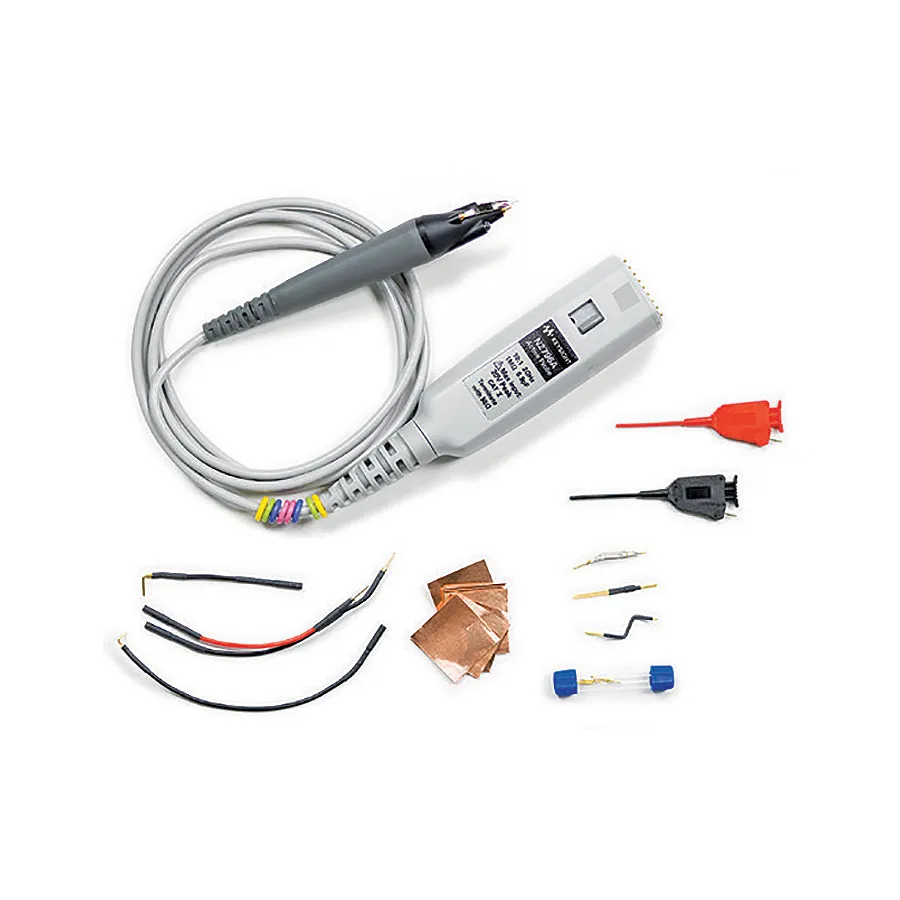

Keysight N2795A Active Probe

Огляд

Keysight N2795A — це активний зонд нового покоління, однополюсний, з пропускною здатністю 1 ГГц, розроблений для вимірювань сигналів із низьким навантаженням у цифровому проектуванні систем, характеризації компонентів та освітницьких дослідженнях. Зонд відзначається надзвичайно високим вхідним імпедансом 1 МОм та ультранизькою вхідною ємністю всього 1 пф, забезпечуючи мінімальне навантаження на тестований пристрій при збереженні чудової вірності сигналу. З широким динамічним діапазоном ±8 В та діапазоном зміщення ±8 В зонд може відповідати різноманітним рівням сигналу та умовам зміщення постійного струму.

N2795A живиться безпосередньо від інтерфейсу AutoProbe InfiniiVision та Infiniium, що усуває необхідність у зовнішньому джерелі живлення. Вбудоване біле LED підсвітлення освітлює схему, що тестується, для покращеної видимості та точного розміщення зондування. Зонд сумісний з осцилографами серії InfiniiVision 3000/3000T X-, 4000 X-, 5000, 6000 (крім 100 МГц), 6000 X-, 7000 та Infiniium 9000, S-Series та 90000A Series.

Основні характеристики

• Пропускна здатність 1 ГГц (-3 дБ) для захоплення високошвидкісного сигналу
• Вхідний опір 1 МОм та ємність 1 пф для ультранизького навантаження
• Широкий динамічний діапазон ±8 В та діапазон зміщення ±8 В
• Вбудоване біле LED підсвітлення для кращої видимості під час зондування
• Прямий зв'язок із інтерфейсом AutoProbe та живленням від осцилографа
• Економічний дизайн, придатний для загального призначення високошвидкісного зондування
• Кілька аксесуарів з наконечниками зондування для гнучких з'єднань

Застосування

• Вимірювання та налагодження сигналу цифрової логіки
• Характеризація та тестування висок швидкісних компонентів
• Загальне призначення зондування в освітницьких дослідженнях
• Тестування цілісності сигналу у цифровому проектуванні систем
