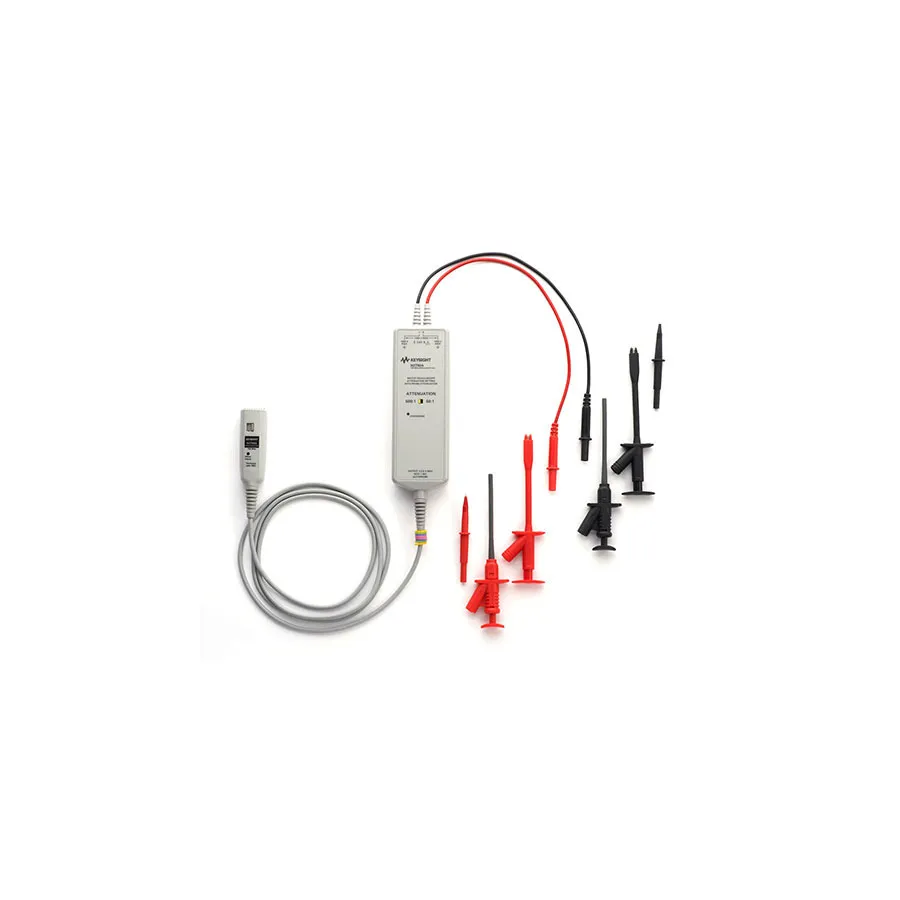

Keysight N2790A High-Voltage Differential Probe
Keysight N2790A диференціальний зонд високої напруги
Keysight N2790A 100-MHz high-voltage differential probe rated for 1,400 V with selectable 50:1 or 500:1 attenuation and >50 dB CMRR.
Деталі продукту
| Модель | N2790A |
| Виробник | Keysight |
| Категорія | Oscilloscope Probes |
| Наявність | На замовлення |
Опис
Огляд
Keysight N2790A — це диференціальний зонд з пропускною здатністю 100 МГц, розроблений для безпечного та точного вимірювання плаваючих сигналів на осцилографах. З максимальною диференціальною напругою 1400 В постійного струму з піком змінного струму та напругою синфазного режиму до 1000 В, він дозволяє використовувати звичайні заземлені осцилографи Keysight для вимірювань плаваючих сигналів. Зонд відзначається відмінним коефіцієнтом придушення синфазного сигналу (CMRR) більше 50 дБ на 1 МГц і може точно фіксувати швидкі перехідні фронти швидкістю до 3,5 наносекунди, що робить його ідеальним для вимірювань сучасних джерел живлення з комутацією.
N2790A інтегрує інтерфейс AutoProbe, отримуючи живлення безпосередньо від сумісних осцилографів Keysight без необхідності в окремому джерелі живлення. Індикатор перевищення діапазону попереджує користувача, коли вхід зондування перевищує його динамічний діапазон. Опціональні комплекти розширення для екстремальних температур (N7013A/N7014A) дозволяють роботу від -40°C до +85°C для тестування в камерах навколишнього середовища.
Основні характеристики
- Пропускна здатність 100 МГц для точного фіксування швидких перехідних фронтів
- Селекційне затіхання 50:1 або 500:1
- Розраховано на вимірювання диференціальної напруги 1400 В постійного струму + пік змінного струму з CMRR >50 дБ
- Індикатор перевищення діапазону попереджає при перевищенні динамічного діапазону
- Інтерфейс AutoProbe із вхідним імпедансом 1 МОм та прямим живленням від осцилографа
- Може вимірювати перехідні фронти швидкістю до 3,5 наносекунди
- Опціональний комплект розширення для екстремальних температур для роботи від -40°C до +85°C
Застосування
- Вимірювання плаваючих сигналів у джерелах живлення з комутацією
- Вимірювання та налагодження диференціального сигналу високої напруги
- Фіксування швидких перехідних фронтів у сучасній електроніці
- Тестування в камерах навколишнього середовища з екстремальними температурами
Комплектація
- Два браузерні наконечники
- Два втяжні гачкові наконечники
- Два затискачі типу крокодил
Характеристики
| Bandwidth | 100 MHz |
| Attenuation | 50X, 500X |
| Input Capacitance | 3.5 pF |
| Maximum Input Voltage | 1400 V |
| Input Impedance | 8 MΩ |
| Interface | AutoProbe |
| Cable Length | 70 cm |
| Series | N2790A Series |
| Operating Temperature Range | -10 to 50°C |
| Risetime | 3.5 ns |
| Series Compatibility | 3000 X Series, 4000 X Series, 5000 Series, 6000 Series, 7000 Series, S Series, V Series, Z Series, 90000 X Series, 90000 Q Series, 8000 Series, 54830 Series, 9000 Series. |
| Type | Differential Probe |
