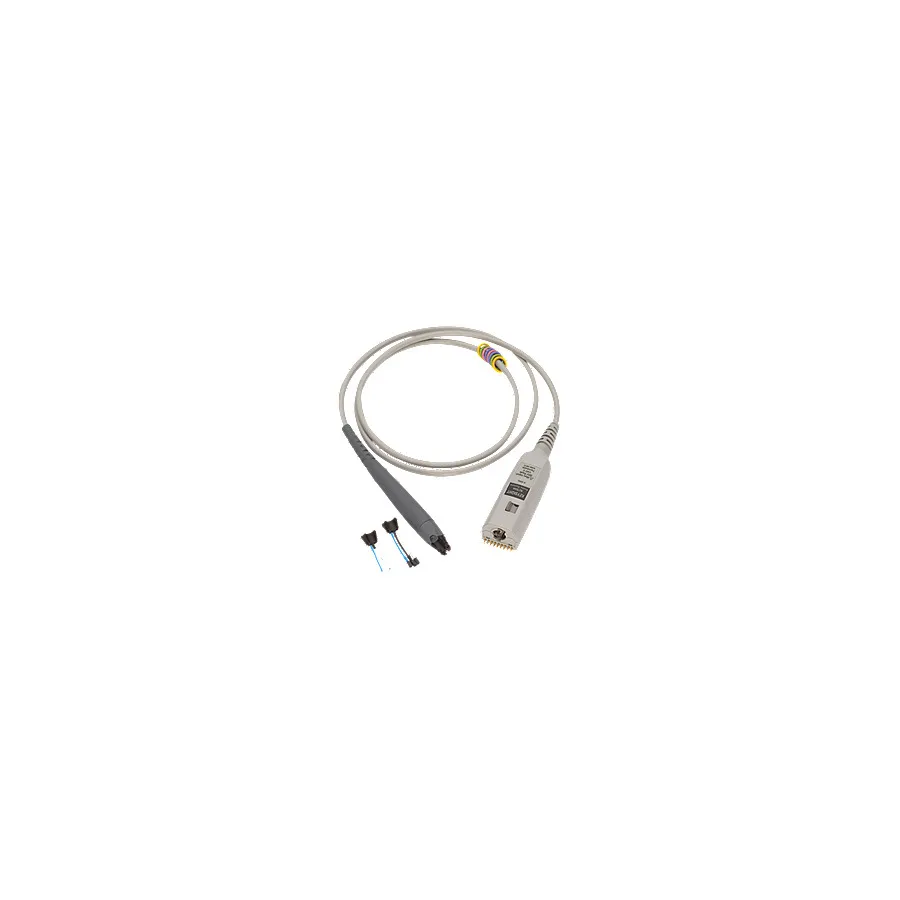

Keysight N2752A InfiniiMode 6GHz Active Differential Probe

Огляд

Keysight N2752A — активний диференціальний зонд 6ГГц, розроблений для високошвидкісних цифрових вимірювань та характеризації аналогових сигналів. Він інтегрує характеристики, необхідні для проектування цифрових систем, характеризації компонентів та вимірювань диференціальних послідовних шин на осцилографах Keysight InfiniiVision та Infiniium із сумісністю інтерфейсу AutoProbe.

Основні характеристики

• Смуга пропускання 6ГГц для високошвидкісних вимірювань сигналів
• Змінюване ослаблення 2:1 та 10:1 для широкого діапазону вимірювань
• Динамічний діапазон: ±10 Vpp при ослабленні 10:1, ±2 Vpp при 2:1
• Діапазон DC зміщення: ±15 В
• Дуже низька вхідна ємність: 700 fF для мінімізації навантаження на схему
• Імпедансність диференціального входу: 200 кОм; однополюсний на землю: 100 кОм
• Максимальна вхідна напруга: 30 В DC + пікова AC
• Кнопки швидкого керування осцилографом для зручного доступу до функцій
• Режим роботи InfiniiMode: диференціальний, однополюсний A, однополюсний B та синфазний

Застосування

• Проектування та налагодження цифрових систем
• Вимірювання високошвидкісних диференціальних сигналів
• Аналіз та характеризація послідовних шин
• Вимірювання аналогових схем з високою точністю
• Тестування та валідація компонентів

Комплектація

• Кінцівки з припійком (кількість 2)
• Кінцівки у розетці (кількість 2)
• Кінцівки-браузери (кількість 2)
