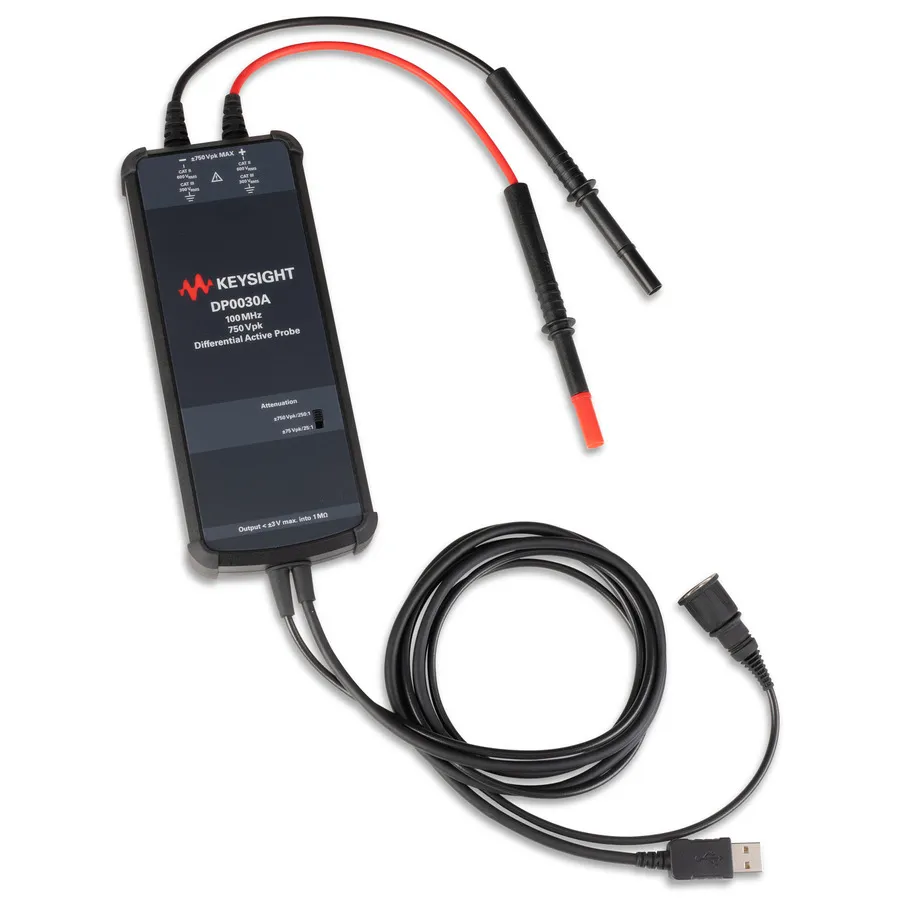

Keysight DP0030A High Voltage Differential Probe
Keysight DP0030A високовольтний диференціальний зонд
Запитати ціну
Keysight DP0030A provides 100 MHz differential measurements up to ±750V with BNC and USB connectivity, ideal for power supply and automotive circuit testing.
Деталі продукту
| Модель | DP0030A |
| Виробник | Keysight |
| Категорія | Oscilloscope Probes |
| Наявність | На замовлення |
Опис
Огляд
Keysight DP0030A — це високовольтний активний диференціальний зонд, призначений для вимірювання плаваючих сигналів між будь-якими двома точками на платі схеми. З інтерфейсом BNC та живленням USB він сумісний з будь-яким осцилографом з вхідним опором 1 МОм, що робить його ідеальним для вимірювання джерел живлення, тестування DC-DC перетворювачів та аналізу високошвидкісних цифрових систем.
Основні характеристики
- Пропускна здатність 100 МГц для захоплення високошвидкісних сигналів
- Переключається затухання: 250:1 (високе) та 25:1 (низьке) для оптимізації діапазону вимірювання
- Максимальний діапазон диференціального вимірювання: ±750В DC + AC peak
- Універсальний інтерфейс BNC з живленням USB Type A
- Фізична кнопка для переключення затухання без вилучення зонда
- Сумісність з більшістю осцилографів з вхідними затискачами 1 МОм
Застосування
- Вимірювання імпульсних джерел живлення
- Характеризація DC-DC перетворювачів
- Тестування підсилювачів Class D
- Вимірювання автомобільної шини
- Аналіз високошвидкісних цифрових систем
Характеристики
| Bandwidth | 100 MHz |
| Attenuation | 25X |
| Input Capacitance | 2 pF |
| Maximum Input Voltage | 750 V |
| Input Impedance | 5 MΩ |
| Interface | BNC |
| Cable Length | 1.2 m |
| Series | DP003XA Series |
