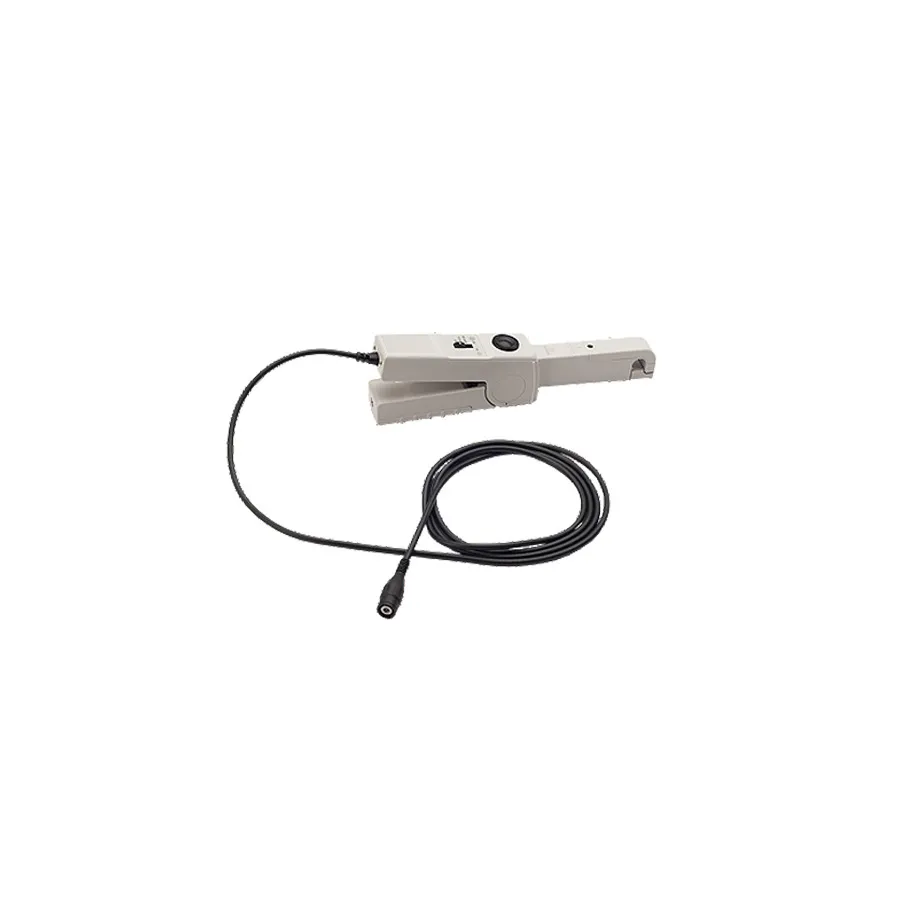

Keysight 1146B AC/DC Current Probe

Огляд

Keysight 1146B — зонд для вимірювання струму AC/DC, що забезпечує точне вимірювання струмів до 100 A постійного або імпульсного змінного струму в діапазоні DC до 100 кГц без розриву кола. Зонд використовує датчик Hall-ефекту для вимірювання як змінних, так і постійних сигналів. Він сумісний з будь-яким осцилографом Keysight з чутливістю 0,2–0,5 В/див та входом 1 МОм BNC і ідеально підходить для фіксації перехідних струмових сигналів у контролерах двигунів, комутаційних блоках живлення, інверторах та вхідних посилювачах струму, що керують індуктивним навантаженням.

Основні характеристики

• Діапазон частот: DC до 100 кГц (-3дБ з дерейтингом струму)
• Максимальний пік струму: 10 A постійного або імпульсного змінного струму при 100 мВ/A, або 100 A при 10 мВ/A
• Точність AC струму: 3% від показання при 100 мВ/A, 4% при 10 мВ/A (500 мА до 40 A), 15% максимум при 100 A
• Робоча напруга: 600 В максимум
• Батарея: 9 В, лужна
• Датчик Hall-ефекту
• Бездоступний вимір без розриву кола

Застосування

• Моніторинг струму контролерів двигунів
• Вимірювання комутаційних блоків живлення
• Аналіз інверторних ланцюгів
• Вимірювання струму індуктивного навантаження
• Усунення несправностей силової електроніки
