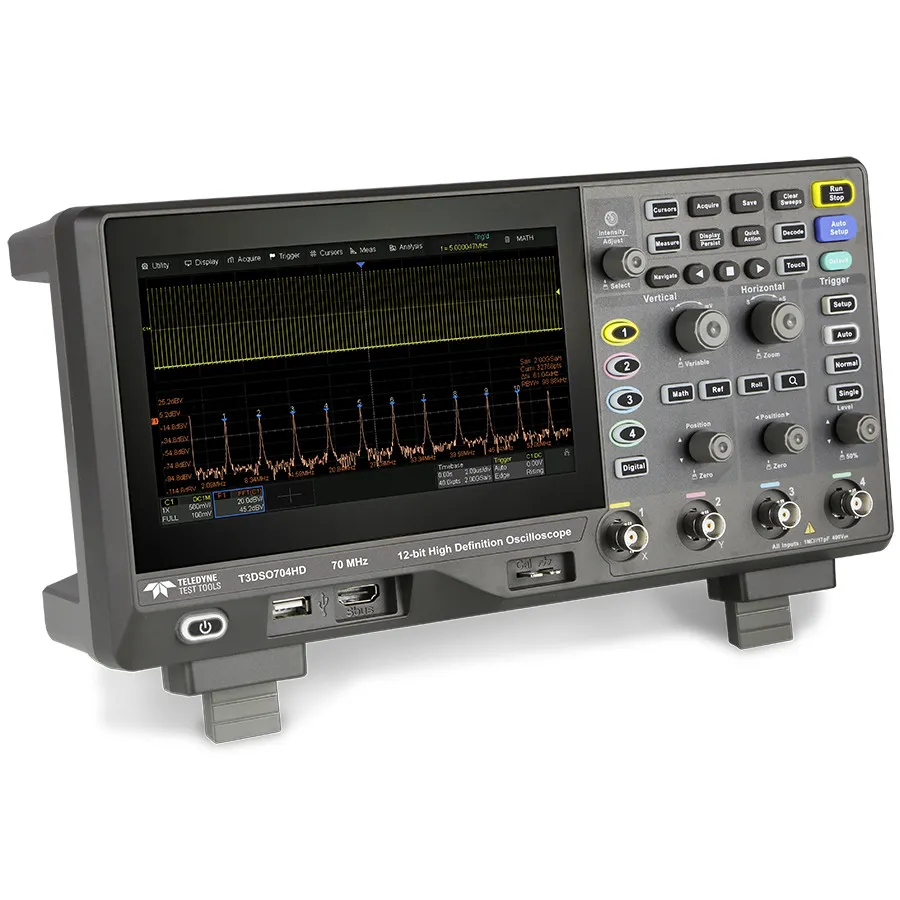

Teledyne LeCroy T3DSO704HD Digital Oscilloscope

Огляд

Teledyne LeCroy T3DSO704HD — універсальний цифровий осцилоскоп із смугою пропускання 70 МГц та частотою дискретизації 2 GS/s. Пропонує довжину запису 100 Мточок/канал та частоту захоплення до 120 000 хвиль/с у звичайному режимі, цей прилад призначений для польових сервісних робіт, досліджень та промислового обслуговування. 7-дюймовий ємнісний сенсорний дисплей із мультидотиковою підтримкою забезпечує інтуїтивне керування та може досягти 500 000 хвиль/с у режимі послідовності.

Основні характеристики

• Смуга пропускання 70 МГц, максимальна частота дискретизації 2 GS/s
• 12-розрядні АЦП з шумом 70 μVrms
• Довжина запису 100 Мточок/канал
• Захоплення хвиль до 500 000 хвиль/с у режимі послідовності
• Послідовна шинна спускова система та декодування: I²C, SPI, UART, CAN, LIN
• Опціональний 16-канальний цифровий аналізатор для MSO
• 50+ автоматичних вимірювань зі статистикою та функціями гейтування
• 4 математичні трасування з FFT, фільтруванням та алгебраїчними операціями
• Опціональний генератор довільних сигналів 25 МГц
• 7-дюймовий мультидотиковий ємнісний дисплей із 256-рівневим градієнтом інтенсивності
• З'єднання: USB Host, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket)
• Дистанційне керування через веб-сервер та SCPI команди

Застосування

• Польові випробування та усунення несправностей обладнання
• Загальна аналіз та верифікація схем
• Навчальні середовища та професійна підготовка
• Відлагодження послідовного протоколу на вбудованих системах

Комплектація

• 4 пасивні зонди
• USB кабель
• Кабель живлення
• Посібник швидкого запуску
• Сертифікат калібрування
