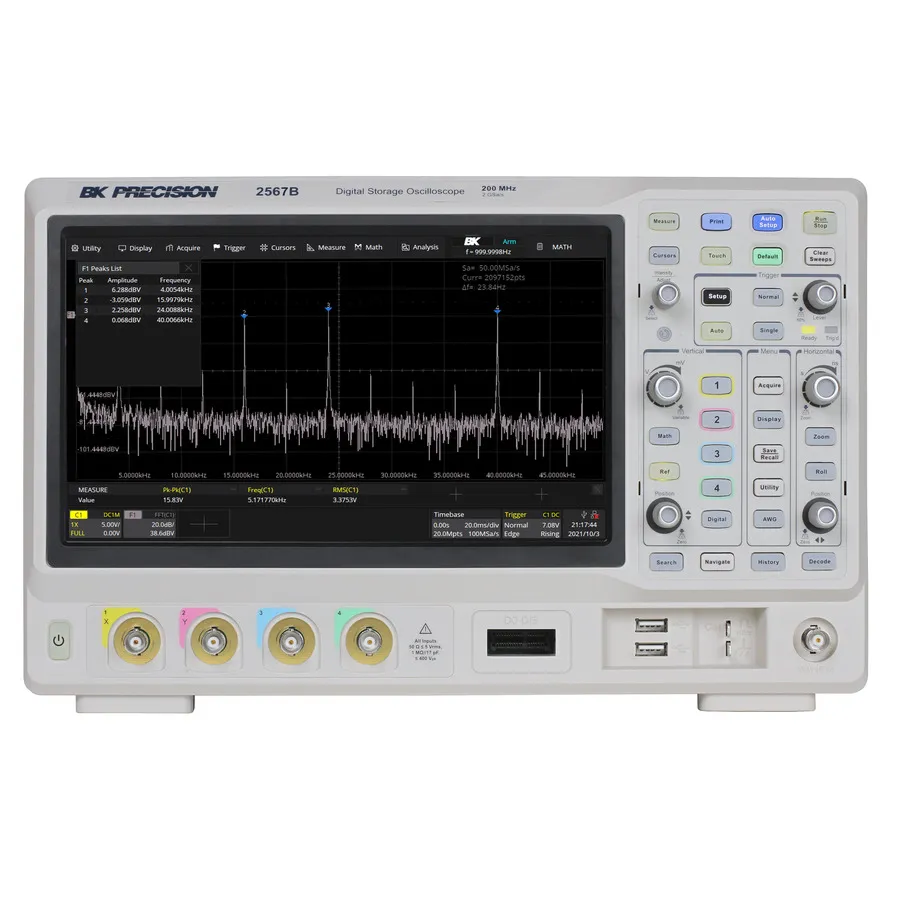

B&K Precision 2567B Digital Storage Oscilloscope

Огляд

B&K Precision 2567B — це 4-канальний цифровий запам'ятовуючий осцилограф серії 2560B, призначений для розширеного налагодження та тестування. Він має смугу пропускання 200 МГц, частоту дискретизації 2 GS/s та глибину пам'яті до 200 Мpts. Великий 10,1-дюймовий ємнісний сенсорний екран з розділенням 1024 x 600 забезпечує інтуїтивне керування за допомогою жестів.

Основні характеристики

• 4-канальна смуга пропускання 200 МГц з максимальною частотою дискретизації 2 GS/s
• Максимальна глибина пам'яті до 200 Мpts
• 10,1-дюймовий TFT-LCD ємнісний сенсорний екран з розділенням 1024 x 600
• Високі частоти оновлення форми хвилі: 120 000 wfms/s (нормальний режим) та 500 000 wfms/s (режим послідовності)
• 50 МГц DDS генератор довільних сигналів
• Декодування послідовної шини для протоколів I2C, SPI, UART, CAN та LIN
• Графіки Боде та функція аналізу потужності (11 параметрів живлення)
• Сегментована реєстрація з історією зберігання до 90 000 кадрів
• Математичні функції, включаючи 2 трасування, операцію FFT та редактор формул
• Стандартні LAN, USB-пристрій, сумісний з USBTMC, та два USB-хоста

Застосування

• Налагодження електроніки та перевірка проектування
• Аналіз та розв'язання проблем блоків живлення
• Аналіз та перевірка послідовних протоколів
• Аналіз форми хвилі та характеризація сигналу
