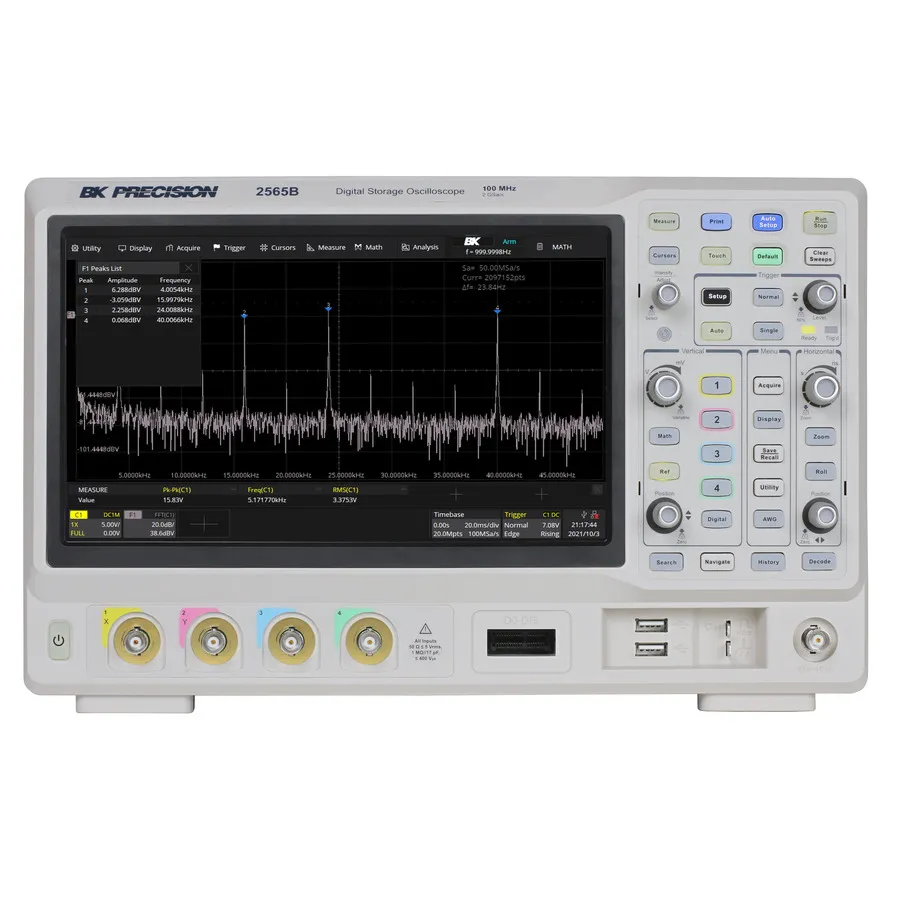

B&K Precision 2565B Digital Storage Oscilloscope

Огляд

B&K Precision 2565B — 4-канальний цифровий осцилограф серії 2560B із смугою пропускання 100 MHz та розширеними можливостями налагодження. Обладнаний великим 10.1-дюймовим сенсорним екраном з розрізненням 1024 x 600, він підходить для широкого спектру додатків з тестування та усунення несправностей в електроніці.

Основні характеристики

• 4-канальна конфігурація із смугою пропускання 100 MHz
• Максимальна швидкість вибірки 2 GS/s з глибиною пам'яті 200 Mpts
• Швидкість оновлення форми хвилі до 120,000 wfms/s (нормальний режим) та 500,000 wfms/s (режим послідовності)
• 10.1-дюймовий сенсорний екран із розрізненням 1024 x 600
• 50 MHz генератор довільних сигналів та діаграми Боде
• Декодування послідовної шини для протоколів I2C, SPI, UART, CAN та LIN
• Функція аналізу потужності оцінює 11 параметрів джерела живлення
• Математична функція підтримує 2 трасування, операцію FFT та редактор формул
• Функція сегментованої вибірки та історії з накопленням до 90,000 кадрів
• Стандартне підключення LAN та USB з можливістю віддаленого керування
• Можливість оновлення до MSO з 16 цифровими каналами

Застосування

• Загальне тестування та налагодження електроніки
• Аналіз джерела живлення
• Налагодження послідовного протоколу (I2C, SPI, UART, CAN, LIN)
• Освіта та навчання
