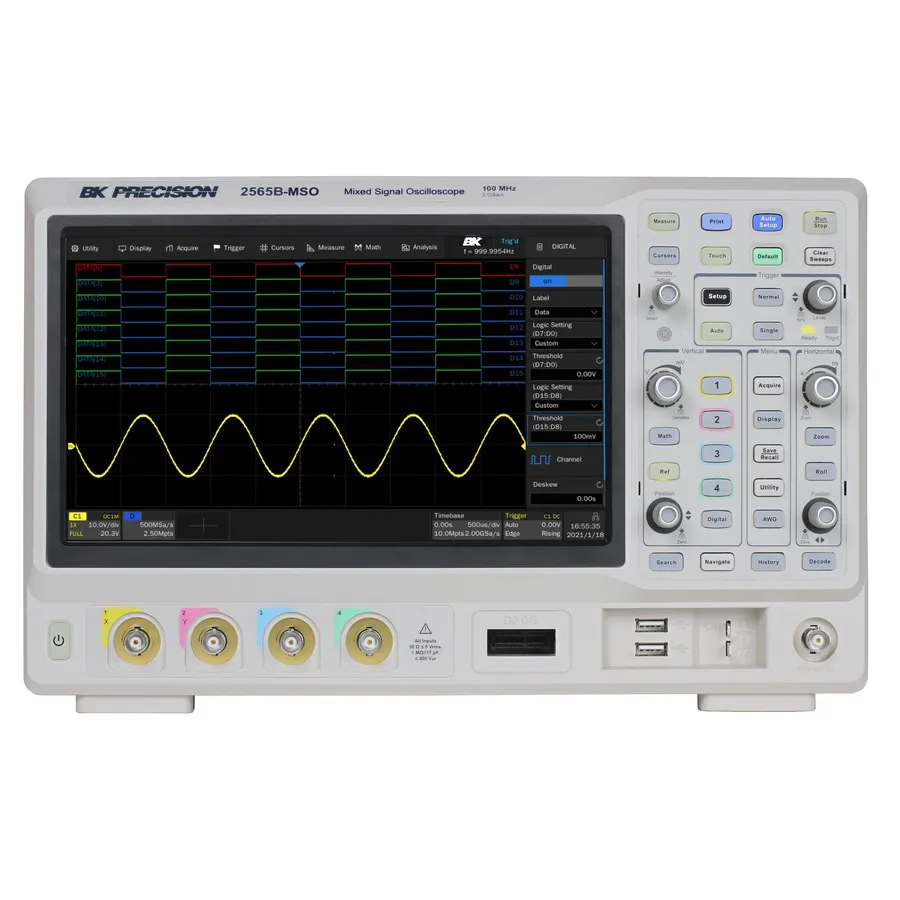

B&K Precision 2565B-MSO Mixed Signal Oscilloscope

Огляд

B&K Precision 2565B-MSO — 4-канальний змішаний сигнальний осцилограф серії 2560B з інтегрованим 16-канальним аналізатором цифрової логіки. Обладнаний великим 10.1-дюймовим сенсорним екраном з розрізненням 1024 x 600 та включає набір логічного щупа для підключення цифрових каналів, що робить його ідеальним для налагодження складних цифрових та аналогових схем.

Основні характеристики

• 4 аналогові канали + 16 цифрових логічних каналів
• Смуга пропускання 100 MHz на аналогових каналах зі швидкістю вибірки 2 GS/s
• Максимальна глибина пам'яті 200 Mpts
• 10.1-дюймовий сенсорний екран із розрізненням 1024 x 600
• Швидкість оновлення форми хвилі до 120,000 wfms/s (нормальний) та 500,000 wfms/s (режим послідовності)
• 50 MHz генератор довільних сигналів та діаграми Боде
• Декодування послідовної шини для протоколів I2C, SPI, UART, CAN, LIN
• Функція аналізу потужності оцінює 11 параметрів джерела живлення
• Математична функція підтримує 2 трасування, операцію FFT та редактор формул
• Сегментована вибірка з накопленням до 90,000 кадрів
• Включає набір логічного щупа для 16 цифрових каналів
• Підключення LAN та USB з можливістю віддаленого керування

Застосування

• Налагодження та аналіз змішаних сигнальних схем
• Аналіз цифрової логіки та протоколів
• Тестування джерела живлення та цілісності сигналу
• Розробка вбудованих систем
