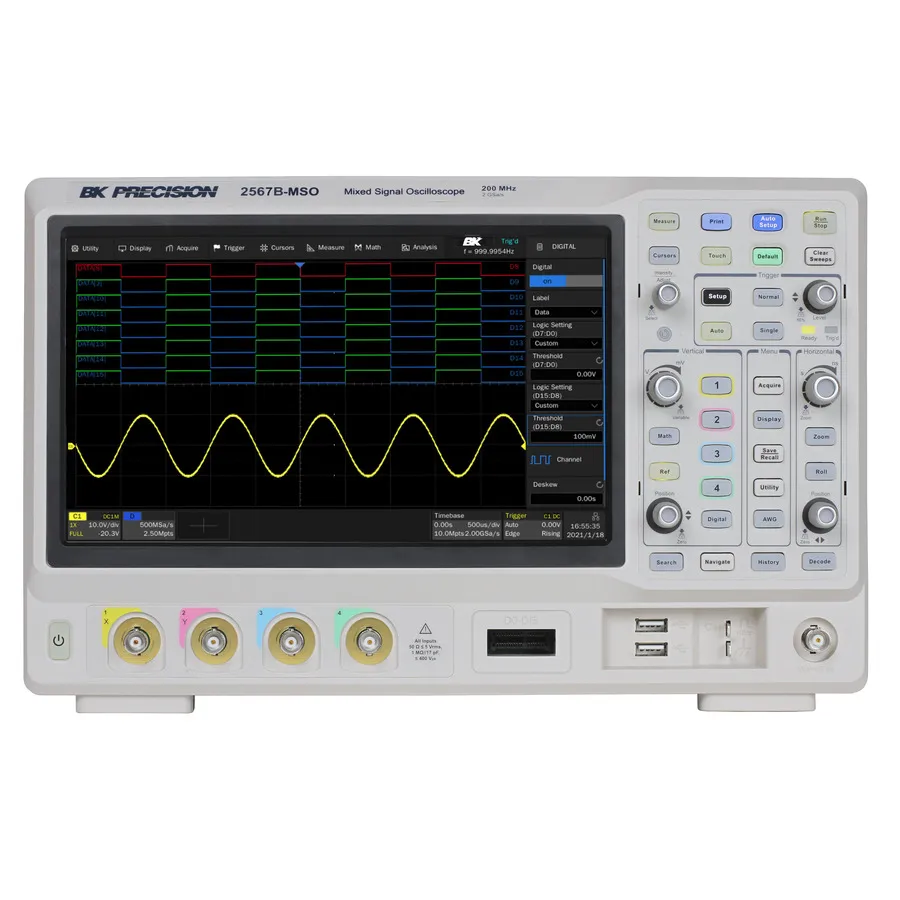

B&K Precision 2567B-MSO Mixed Signal Oscilloscope

Огляд

B&K Precision 2567B-MSO — це 4/16-канальний осцилограф змішаного сигналу серії 2560B, який поєднує аналіз аналогових та цифрових сигналів. Зі смугою пропускання 200 МГц, частотою дискретизації 2 GS/s та пам'яттю 200 Мpts, він забезпечує комплексні можливості налагодження. Модель включає 16 цифрових каналів з набором датчиків логіки як стандарт та має 10,1-дюймовий ємнісний сенсорний екран з розділенням 1024 x 600.

Основні характеристики

• 4 аналогові канали зі смугою пропускання 200 МГц та максимальною частотою дискретизації 2 GS/s
• 16 цифрових каналів з включеним набором датчиків логіки
• Максимальна глибина пам'яті до 200 Мpts
• 10,1-дюймовий TFT-LCD ємнісний сенсорний екран з розділенням 1024 x 600
• Високі частоти оновлення форми хвилі: 120 000 wfms/s (нормальний режим) та 500 000 wfms/s (режим послідовності)
• 50 МГц DDS генератор довільних сигналів
• Декодування послідовної шини для протоколів I2C, SPI, UART, CAN та LIN
• Графіки Боде та функція аналізу потужності (11 параметрів живлення)
• Сегментована реєстрація з історією зберігання до 90 000 кадрів
• Математичні функції, включаючи 2 трасування, операцію FFT та редактор формул
• Стандартні LAN, USB-пристрій, сумісний з USBTMC, та два USB-хоста

Застосування

• Налагодження та перевірка систем змішаних сигналів
• Аналіз цифрової логіки та вимірювання часу
• Аналіз аналогових та цифрових протоколів
• Тестування живлення та цілісності сигналу
