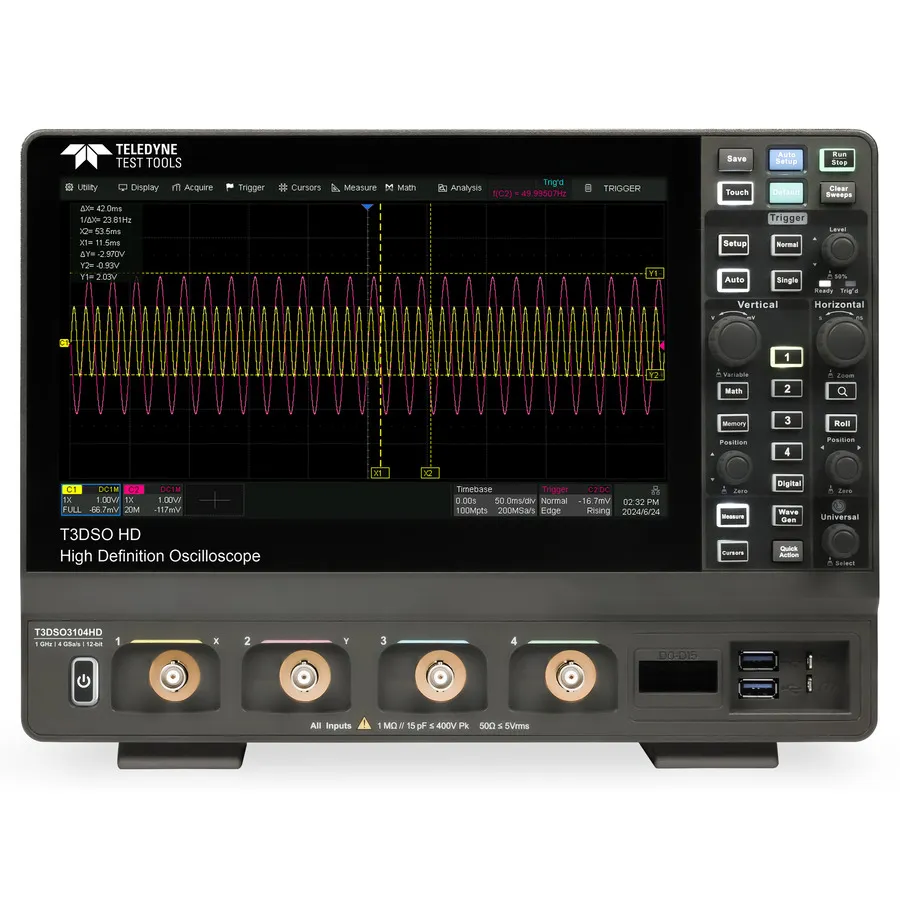

Teledyne LeCroy T3DSO3104HD Digital Oscilloscope

Огляд

Teledyne LeCroy T3DSO3104HD — високопродуктивний цифровий осцилоскоп із смугою пропускання 1 ГГц та частотою дискретизації 4 GS/s. Обладнаний 12-розрядними АЦП та максимальною довжиною запису 400 Мточок/канал, цей прилад демонструє виняткові можливості для складного захоплення та аналізу сигналів. Великий 10.1-дюймовий ємнісний сенсорний дисплей забезпечує до 200 000 хвиль/с у звичайному режимі та 890 000 хвиль/с у режимі послідовності.

Основні характеристики

• Смуга пропускання 1 ГГц, максимальна частота дискретизації 4 GS/s
• 12-розрядні АЦП з шумом <125 μVrms та точністю DC посилення 0.5%
• Довжина запису 400 Мточок/канал
• Захоплення хвиль до 890 000 хвиль/с у режимі послідовності
• Послідовна шинна спускова система та декодування: I²C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I²S, MILSTD-1553B, SENT, Manchester, ARINC429
• Опціональний 16-канальний цифровий логічний зонд для MSO
• 50+ автоматичних вимірювань зі статистикою та функціями гейтування
• 4 математичні трасування з FFT, фільтруванням та алгебраїчними операціями
• Опціональний генератор довільних сигналів 50 МГц
• 10.1-дюймовий мультидотиковий дисплей із 256-рівневим градієнтом інтенсивності
• З'єднання: 2x USB 3.0 Host, 1x USB 2.0 Host, USB 3.0 Device, 1000M LAN
• Дистанційне керування через вбудований веб-сервер та SCPI команди

Застосування

• Дослідження та розробка аналогових та змішано-сигнальних схем
• Верифікація високошвидкісних цифрових та комунікаційних сигналів
• Аналіз послідовного протоколу та відлагодження вбудованих систем
• Тестування цілісності сигналу та відповідності вимогам

Комплектація

• 4 пасивні зонди
• USB кабель
• Кабель живлення
• Бездротова миша
• Посібник швидкого запуску
• Сертифікат калібрування
