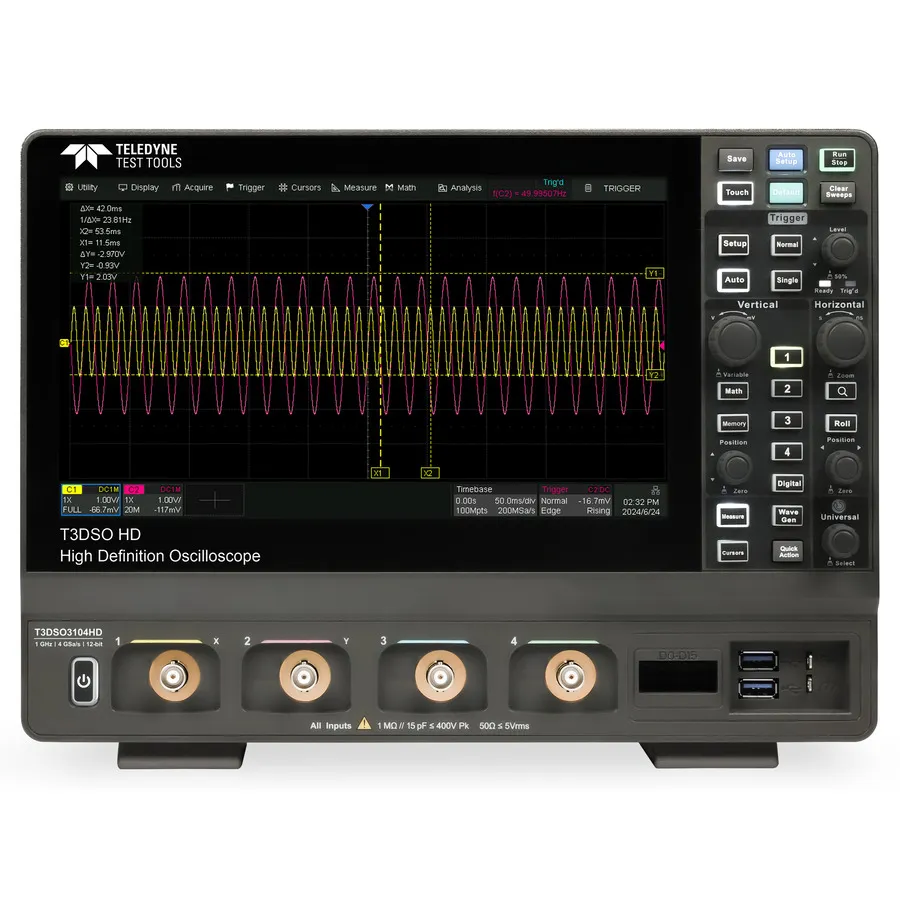

Teledyne LeCroy T3DSO3054HD Digital Oscilloscope
Teledyne LeCroy T3DSO3054HD цифровий осцилограф
4-channel 500 MHz digital oscilloscope with 4 GS/s sample rate, 400 Mpts memory, and optional 16 digital channels for advanced mixed-signal analysis.
Деталі продукту
| Модель | T3DSO3054HD |
| Виробник | Teledyne LeCroy |
| Категорія | Digital Oscilloscopes |
| Наявність | На замовлення |
Опис
Огляд
Teledyne LeCroy T3DSO3054HD — це преміум 4-канальний осцилограф з серії T3DSO3000HD, що забезпечує смугу 500 MHz та швидкість дискретизації 4 GS/s. З 12-бітним аналого-цифровим перетворенням, пам'яттю 400 Mpts та швидкістю захоплення форми сигналу до 200 000 кадрів/с, цей висока-продуктивний прилад оптимізований для швидкого аналізу та характеризації сигналу. Опціональна інтеграція 16-канального логічного пробника дозволяє передове налагодження змішаних сигналів, тоді як комплексні тригери, декодування протоколів та інструменти аналізу роблять його ідеальним для вимогливої розробки електроніки, перевірки та дослідницьких програм.
Основні характеристики
- 4 аналогові канали з смугою 500 MHz, дискретизація 4 GS/s, 12-бітний АЦП
- Опціональні 16 цифрових логічних каналів для аналізу змішаних сигналів
- Довжина запису до 400 Mpts на канал
- Захоплення форми сигналу до 200 000 wfm/s (звичайний режим) або 890 000 wfm/s (режим послідовності)
- Підтримка послідовних протоколів: I²C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I²S, MIL-STD-1553B, SENT, Manchester, ARINC429
- 256-рівневе градаціонування інтенсивності та режими відображення з кольоровою температурою
- Запис історії форми сигналу (до 80 000 кадрів)
- 50+ автоматичних вимірювань зі статистикою та воротами
- 4 математичні сліди з FFT, фільтрами та редактором формул
- Опціональний 50 MHz генератор довільної форми сигналу
- Інтерфейси: 2× USB 3.0 Host, 1× USB 2.0 Host, USB 3.0 Device (USBTMC), 1000M LAN (VXI-11/Telnet/Socket/LXI), зовнішній тригер
- 10.1" ємнісний сенсорний екран з мультисенсорною підтримкою
- Дистанційне керування через вбудований веб-сервер
Застосування
- Аналіз сигналу надвисокої частоти
- Налагодження послідовних протоколів та аналіз стеку протоколів
- Передовий аналіз та вимірювання живлення
- Цілісність сигналу та часова кореляція
- Тестування висока-швидкісної автомобільної та аерокосмічної електроніки
- Дослідницькі та передові програми розробки
Комплектація
- 4× пасивний пробник
- USB кабель
- Силовий кабель
- Бездротова миша
- Керівництво швидкого запуску
- Сертифікат калібрування
Характеристики
| Bandwidth | 500 MHz |
| Analog Channels | 4 |
| Digital Channels | Upgrade Required |
| Sampling Rate | 4 GS/s |
| Memory | 400 Mpts |
| Type | MSO |
| Vertical Resolution | 12 bit |
| Display Type | 10.1 TFT LCD Capacitive Color Touch |
| Series | T3DSO3000HD Series |
| Height | 9.3" |
| Length | 12.5" |
| Width | 5.9" |
