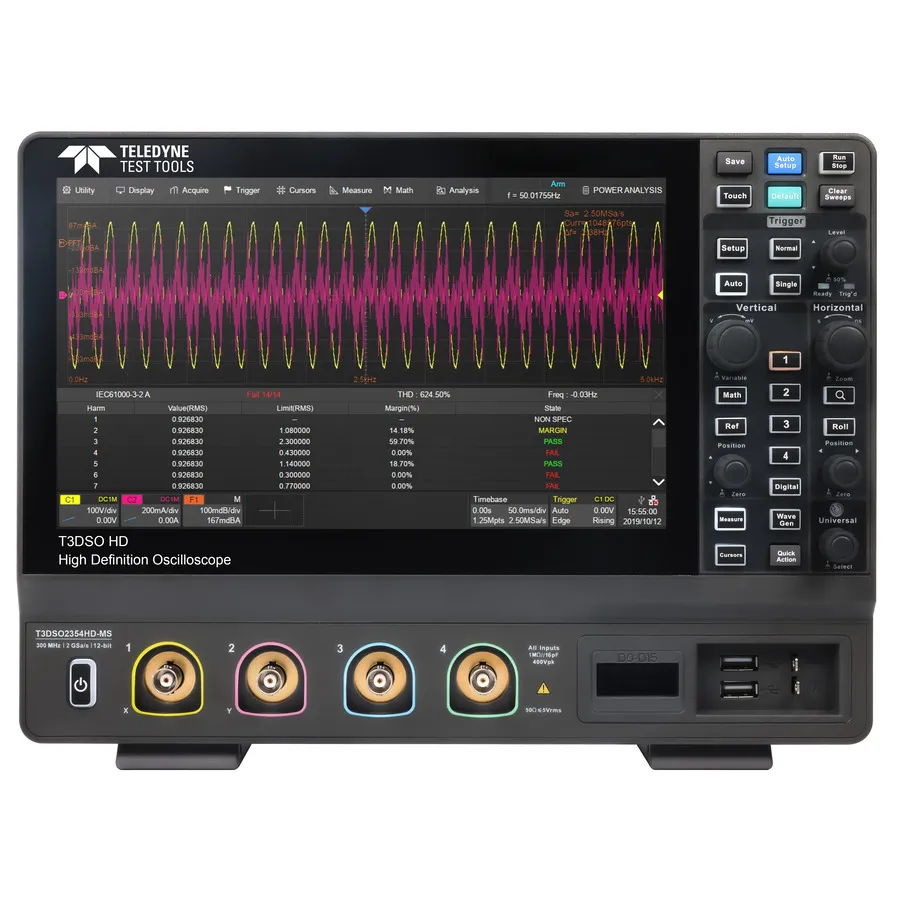

Teledyne LeCroy T3DSO2354HD-MS Digital Oscilloscope

Огляд

Teledyne LeCroy T3DSO2354HD-MS — це 4-канальний змішаний осцилограф з аналоговою смугою 350 MHz та швидкістю дискретизації 2 GS/s. Цей настільний осцилограф поєднує 12-бітне аналого-цифрове перетворення з 16 цифровими каналами, забезпечуючи комплексні можливості аналізу. З пам'яттю до 200 Mpts на канал та швидкістю захоплення форми сигналу до 100 000 кадрів/с, він ідеально підходить для тестування електроніки, характеризації сигналів та налагодження послідовних протоколів в автомобільних, промислових та телекомунікаційних застосуваннях.

Основні характеристики

• 4 аналогові канали з смугою 350 MHz, дискретизація 2 GS/s, 12-бітний АЦП
• 16 цифрових логічних каналів для аналізу змішаних сигналів
• Довжина запису до 200 Mpts на канал
• Захоплення форми сигналу до 100 000 wfm/s (звичайний режим) або 500 000 wfm/s (режим послідовності)
• Підтримка послідовних протоколів: I²C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I²S, MIL-STD-1553B, SENT, Manchester
• 256-рівневе градаціонування інтенсивності та режими відображення з кольоровою температурою
• Запис історії форми сигналу (до 80 000 кадрів)
• 50+ автоматичних вимірювань зі статистикою, гістограмою та воротами
• 2 математичні сліди з FFT, фільтрами та редактором формул
• 25 MHz генератор довільної форми сигналу
• Інтерфейси: USB Host, USB Device (USBTMC), 1000M LAN (VXI-11/Telnet/Socket), зовнішній тригер
• 10.1" ємнісний сенсорний екран з мультисенсорною підтримкою
• Дистанційне керування через вбудований веб-сервер

Застосування

• Перевірка конструкції електроніки та пошук несправностей
• Аналіз цілісності сигналу та синхронізації
• Аналіз та налагодження послідовних протоколів
• Вимірювання цілісності живлення та живлення
• Тестування автомобільної електроніки
• Діагностика систем промислового управління

Комплектація

• 4× пасивний пробник
• USB кабель
• Силовий кабель
• Бездротова миша
• Керівництво швидкого запуску
• Сертифікат калібрування
