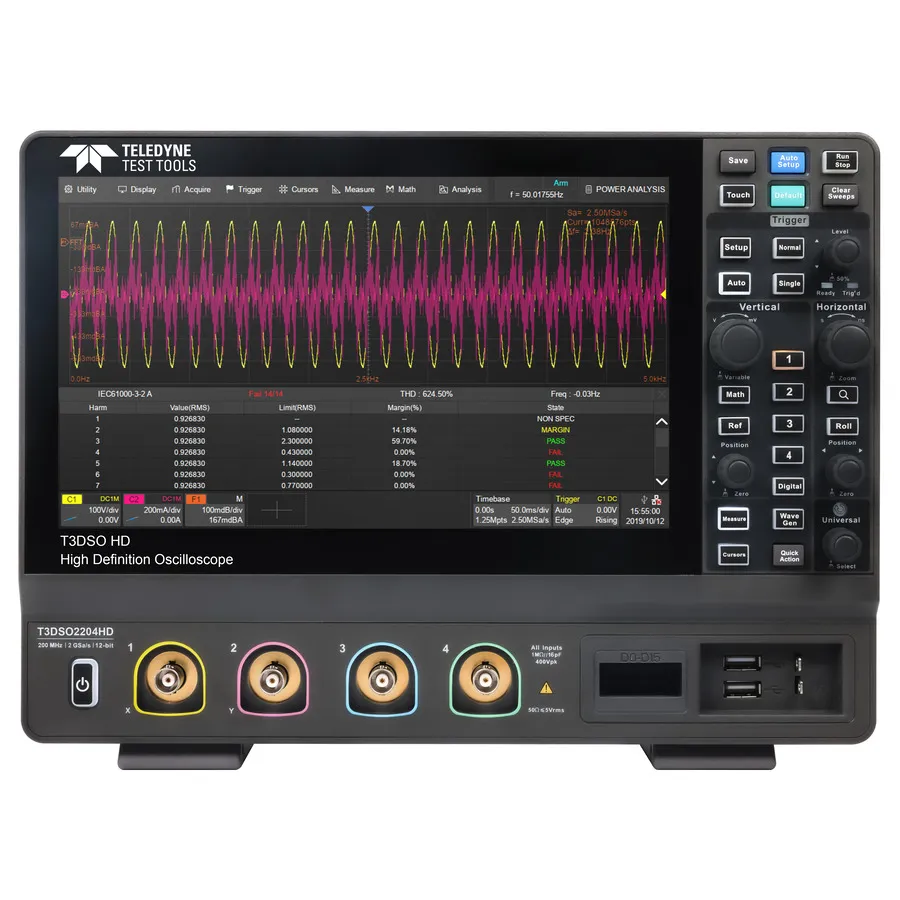

Teledyne LeCroy T3DSO2204HD Digital Oscilloscope

Огляд

Teledyne LeCroy T3DSO2204HD — 4-канальний цифровий осцилограф, розроблений для загального вимірювання та аналізу сигналів. Зі смугою пропускання 200 MHz, частотою дискретизації 2 GS/s та глибиною запису до 200 Mpts на канал, він забезпечує достатню роздільну здатність для більшості аналогових вимірювань. 12-бітний АЦП та низькошумовий вхід забезпечують точний захист сигналів у широкому діапазоні частот та рівнів сигналу.

Основні характеристики

• 4 аналогові канали зі смугою пропускання 200 MHz
• 12-бітні АЦП з частотою дискретизації до 2 GS/s
• Глибина запису до 200 Mpts/канал
• Низькошумовий вхід: шум 70 μVrms, точність DC посилення 0,5%
• Частота захоплення хвильової форми до 100 000 wfm/s (звичайний) або 500 000 wfm/s (режим послідовності)
• Запуск та декодування послідовних шин (I²C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I²S, MIL-STD-1553B, SENT, Manchester)
• 50+ автоматичних вимірювань з гістограмою та статистикою
• Запис історії хвильової форми з можливістю до 80 000 кадрів
• Вбудований генератор довільної хвильової форми 25 MHz
• Апаратна маска-тест та вимірювання pass/fail
• Сенсорний екран ємнісного типу 10,1" з підтримкою мультидотику
• Дистанційне керування через USB, LAN (VXI-11) та веб-браузер

Застосування

• Тестування та валідація аналогових схем
• Захоплення сигналів та аналіз хвильових форм
• Аналіз та декодування послідовних протоколів
• Автоматизовані вимірювання pass/fail
• Дослідження та розробка в електроніці
