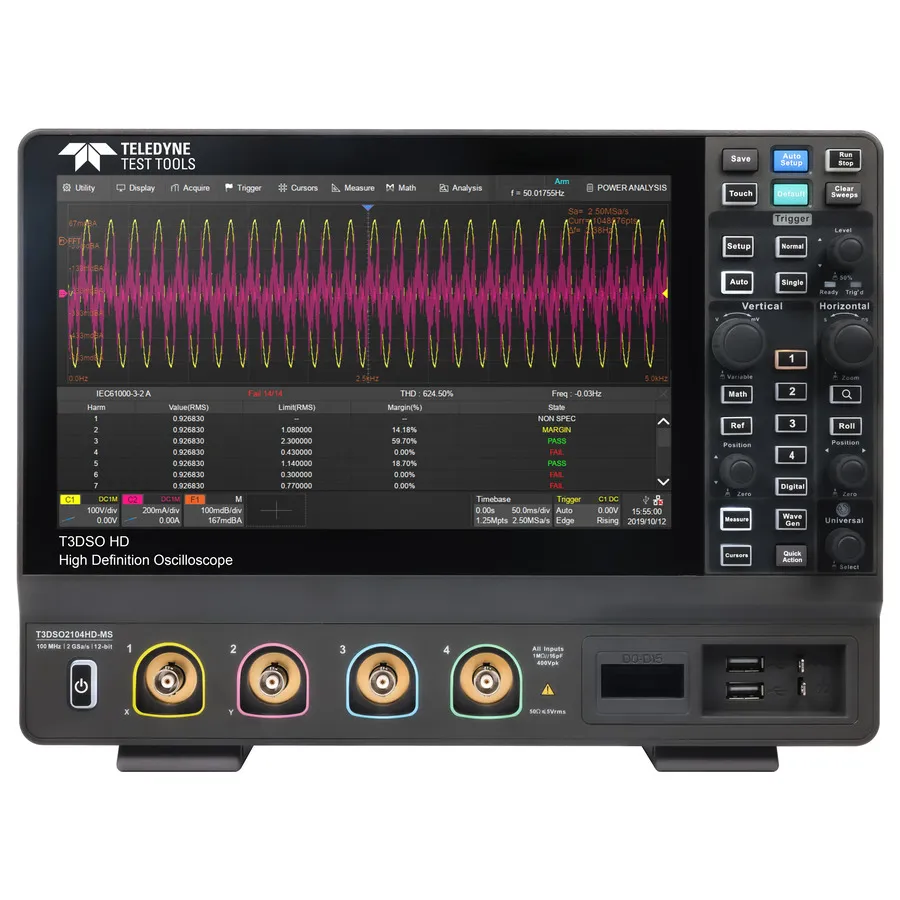

Teledyne LeCroy T3DSO2104HD-MS Mixed Signal Oscilloscope

Огляд

Teledyne LeCroy T3DSO2104HD-MS — 4-канальний змішаний сигнальний осцилограф, що поєднує можливості вимірювання аналогових та цифрових сигналів. Конфігурація MSO включає 4 аналогові канали зі смугою пропускання 100 MHz та 16 цифрових логічних каналів, ідеальних для тестування як аналогових, так і цифрових сигнальних шляхів у складних схемах. З 12-бітним АЦП, частотою дискретизації 2 GS/s та глибиною запису до 200 Mpts на канал, він забезпечує роздільну здатність та обсяг пам'яті, необхідні для детального аналізу сигналів.

Основні характеристики

• 4 аналогові канали зі смугою пропускання 100 MHz
• 16 цифрових каналів (конфігурація MSO)
• 12-бітні АЦП з частотою дискретизації до 2 GS/s
• Глибина запису до 200 Mpts/канал
• Низькошумовий вхід: шум 70 μVrms, точність DC посилення 0,5%
• Запуск та декодування послідовних шин (I²C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I²S, MIL-STD-1553B, SENT, Manchester)
• Частота захоплення хвильової форми до 100 000 wfm/s (звичайний) або 500 000 wfm/s (режим послідовності)
• 50+ автоматичних вимірювань з гістограмою та статистичним аналізом
• Запис історії хвильової форми з можливістю до 80 000 кадрів
• Вбудований генератор довільної хвильової форми 25 MHz
• Апаратна маска-тест та вимірювання pass/fail
• Сенсорний екран ємнісного типу 10,1" з підтримкою мультидотику
• Дистанційне керування через USB, LAN (VXI-11) та веб-браузер

Застосування

• Проектування та налагодження змішаних сигнальних схем
• Аналіз та декодування послідовних протоколів
• Аналіз цілісності сигналів та часових характеристик
• Автоматизовані вимірювання та pass/fail тестування
• Розробка та верифікація вбудованих систем
