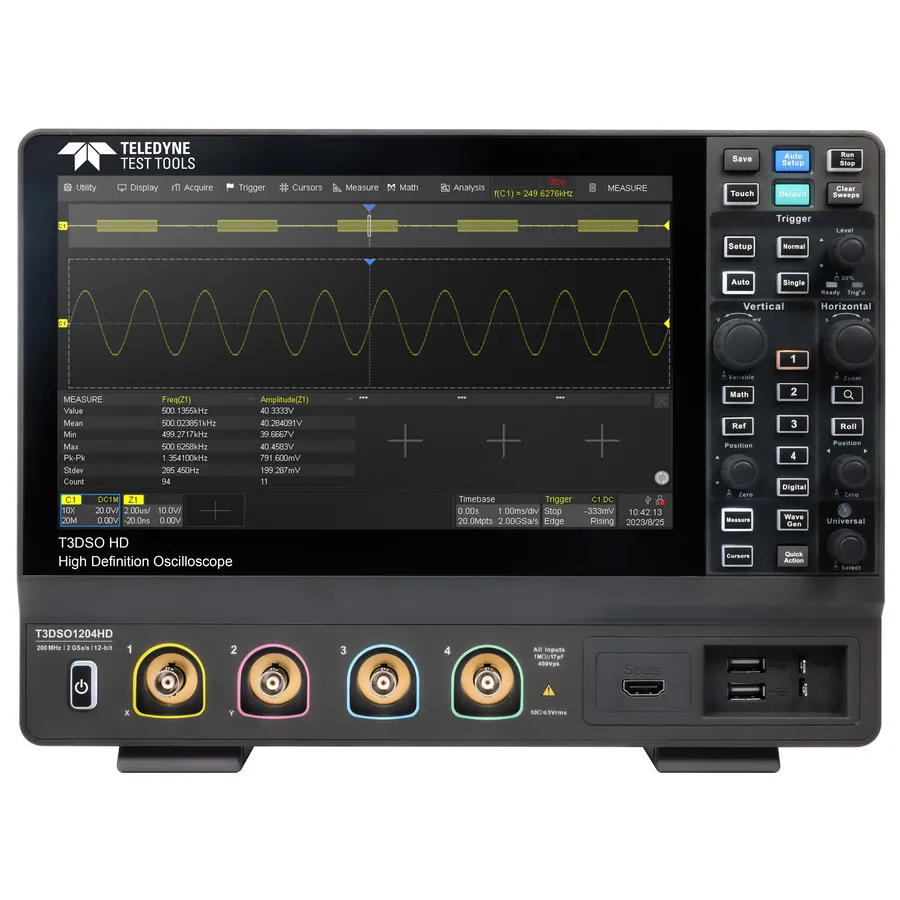

Teledyne LeCroy T3DSO1104HD Digital Oscilloscope

Огляд

Teledyne LeCroy T3DSO1104HD — 4-канальний цифровий осцилограф зі смугою пропускання 100 МГц та 12-бітними аналого-цифровими перетворювачами з максимальною частотою дискретизації 2 GSa/s. З максимальною глибиною запису 200 Mpts та великим сенсорним дисплеєм 10.1", цей осцилограф розроблений для комплексного захоплення хвилеформ, детального аналізу та гнучкого дистанційного керування через LAN.

Основні характеристики

• 12-бітні аналого-цифрові перетворювачі з частотою дискретизації до 2 GSa/s
• Рівень шуму 70 μVrms @ 200 МГц смугу пропускання з точністю посилення 0.5%
• 4 аналогові канали зі смугою пропускання до 100 МГц
• Частота захоплення хвилеформи до 120,000 wfm/s (звичайний режим), 500,000 wfm/s (режим послідовності)
• Масштабування інтенсивності на 256 рівнів та режими кольорової температури
• Глибина запису до 100 Mpts/ch
• Розумне спускання: Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video (HDTV), Qualified, Nth edge, Delay, Setup/Hold time
• Послідовне шинне спускання та декодер із підтримкою I²C, SPI, UART, CAN, LIN, CAN-FD (декодування) та FlexRay (декодування)
• 16 цифрових каналів (опціонально)
• Запис історії хвилеформи з максимум 80,000 кадрів
• Автоматичні вимірювання 50+ параметрів з гістограмою, відстеженням, трендом та затворенням
• 4 математичні траси з 2 Mpts FFT та редактором формул
• Апаратне усереднення, ERES та Mask Test з Mask Editor
• Генератор хвиль 25 МГц (опціонально)
• Сенсорний дисплей 10.1" з підтримкою мультисенсорних жестів
• Інтерфейси: USB Host, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out
• Вбудований веб-сервер з дистанційним керуванням SCPI та підтримкою зовнішної миші/клавіатури

Застосування

• Налагодження вбудованих систем та цифрових схем
• Аналіз цілісності сигналу та часу
• Аналіз та декодування послідовних протоколів
• Характеризація джерел живлення та підсилювачів
• Дослідницька та лабораторна робота

Комплектація

• Стандартний пасивний щуп (відповідний смузі пропускання) x 4
• USB кабель
• Кабель живлення
• Швидкий старт
• Сертифікат калібрування
