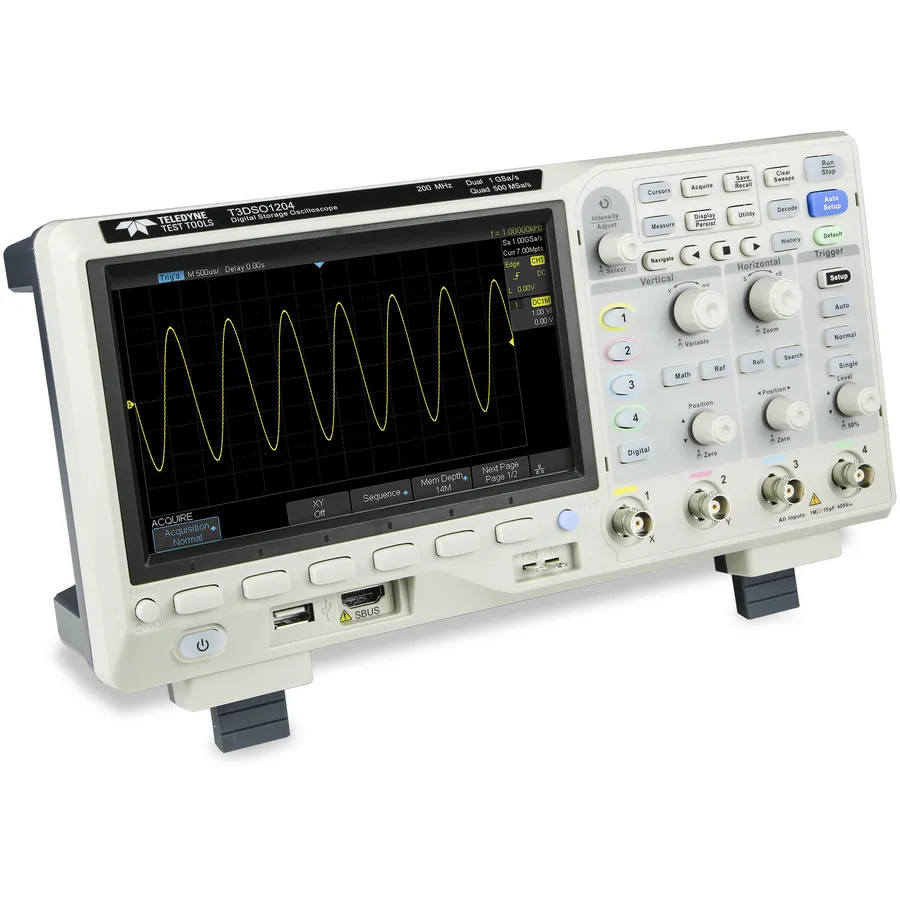

Teledyne LeCroy T3DSO1104 Digital Oscilloscope

Огляд

Teledyne LeCroy T3DSO1104 — це 4-канальний цифровий осцилограф серії T3DSO1000 з пропускною спроможністю 100 MHz, двома 1 GSa/s АЦП та двома 14 Мpts модулями пам'яті. Коли активовані всі канали, кожен канал працює на частоті 500 MSa/s з довжиною запису 7 Мpts; робота на одному каналі забезпечує вибірку до 1 GSa/s з пам'яттю 14 Мpts. Він включає вбудоване запускання та декодування шин серійної передачі для протоколів I2C, SPI, UART, RS232, CAN та LIN, а також опціональні функції, такі як 16 цифрових каналів, зовнішній USB-живлений модуль AWG 25 MHz та USB WIFI адаптер.

Основні характеристики

• 4-канальний аналоговий вхід з пропускною спроможністю 100 MHz
• Двох 1 GSa/s АЦП з гнучкою конфігурацією канальних/пам'яті
• Вбудоване запускання та декодування шин серійної передачі (I2C, SPI, UART, RS232, CAN, LIN)
• Розширені математичні функції: FFT, додавання, віднімання, множення, ділення, інтеграція, диференціювання, квадратний корінь
• 256-рівневе градацією інтенсивності та дисплей температури кольорів
• Історія хвиль та сегментована підготовка (до 80,000 сегментів пам'яті)
• Можливості вимірювання затворення та масштабування
• Аналіз графіка Боде на екрані
• Опціональний 16-канальний цифровий логіка аналізатор
• Опціональний 25 MHz USB-живлений генератор довільних хвильових форм (AWG)
• Опціональний USB WIFI адаптер
• 7-дюймовий колірний дисплей з інтуїтивним керуванням передньої панелі

Застосування

• Багатоканальний аналіз сигналів та налагодження
• Тестування цифрових та змішаних сигнальних схем
• Розробка протоколів серійної передачі та усунення несправностей
• Виробниче тестування та контроль якості
• Аналіз частотної характеристики через графіки Боде
