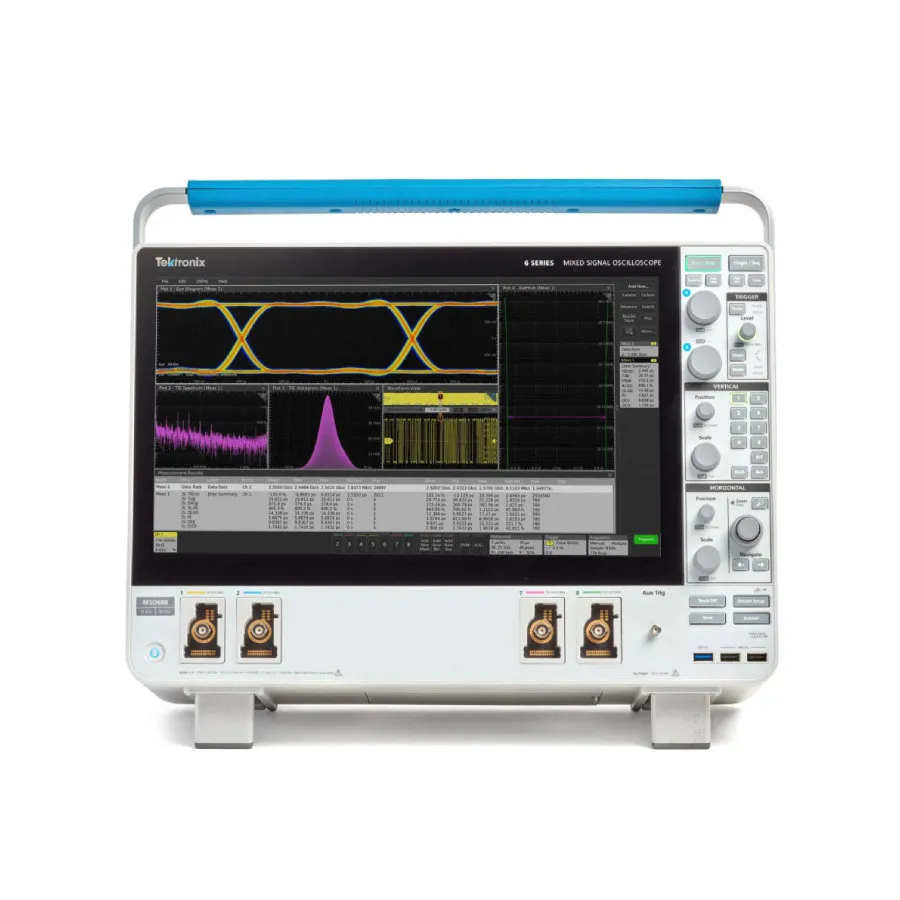

Tektronix TKR MSO64B 6-BW-1000 Mixed Signal Oscilloscope
Tektronix TKR MSO64B 6-BW-1000 змішаний сигнальний осцилограф
Tektronix TKR MSO64B 6-BW-1000 mixed signal oscilloscope with 4 analog and up to 32 digital channels, 1 GHz bandwidth, and up to 50 GS/s sample rate.
Деталі продукту
| Модель | TKR MSO64B 6-BW-1000 |
| Виробник | Tektronix |
| Категорія | Digital Oscilloscopes |
| Наявність | На замовлення |
Опис
Огляд
Tektronix TKR MSO64B 6-BW-1000 — це змішаний сигнальний осцилограф для аналізу сигналів у системах на мікроконтролерах та в електроніці потужності. З 4 FlexChannel входами, розширюваними до 32 цифрових каналів, аналоговою пропускною здатністю 1 ГГц та частотою дискретизації до 50 ГС/с, 6 Series B забезпечує гнучкість вимірювання для різних типів сигналів. Прилад оснащений великим дисплеєм 15,6 дюймів з високою роздільною здатністю та сенсорним інтерфейсом, а також розширеними варіантами підключення.
Основні характеристики
- 4 FlexChannel входи з одночасним переглядом аналогового та спектрального сигналу
- До 32 додатково доступних входів цифрової логіки з логічним зондом TLP058
- Аналогова пропускна здатність 1 ГГц з частотою дискретизації до 50 ГС/с у реальному часі (інтерпольована 2,5 ТС/с)
- 12-бітний ADC з роздільною здатністю до 16 бітів у режимі High Res
- Стандартна довжина запису 62,5 Mpoints (розширюється до 1 Gpoint)
- Частота захоплення хвилі понад 500 000 хвиль/с
- 15,6-дюймовий дисплей TFT з високою роздільною здатністю та сенсорним керуванням (масштабування, переміщення)
- Розширені типи тригера: Edge, Pulse Width, Runt, Timeout, Window, Logic, Setup & Hold, Rise/Fall Time, Parallel Bus, Sequence, Visual Trigger, Video
- FastFrame сегментована пам'ять із максимальною частотою тригера >5 000 000 хвиль/с
- 36 автоматичних вимірювань з курсорами та пошуком
- Spectrum View для аналізу у частотній області
- Режим Stacked Display для одночасного перегляду кількох хвиль
- Підключення: USB Host (7 портів), USB 3.0 Device, Ethernet, DisplayPort, DVI-I, VGA
- Дистанційне керування e*Scope через веб-браузер
Застосування
- Розроблення та налагодження систем на мікроконтролерах
- Аналіз електроніки потужності та трифазних енергосистем
- Характеризація автомобільної електроніки
- Проектування джерел живлення та перетворювачів
- Аналіз цілісності живлення
- Тестування сигнальної цілісності та відповідності протоколу
Комплектація
- Один зонд TPP1000 1 ГГц на кожен FlexChannel
- Передня кришка з інтегрованою кишенькою для аксесуарів
- Кабель живлення
- Сертифікат калібрування
Характеристики
| Bandwidth | 1 GHz |
| Analog Channels | 4 |
| Digital Channels | 32 |
| Sampling Rate | 25 GS/s |
| Memory | 62.5 Mpts |
| Type | MSO |
| Vertical Resolution | 12 bit |
| Display Type | 15.6 TFT Capacitive Color Touch |
| Series | 6 Series B MSO |
| Depth | 11.7" |
| Display | LCD TFT |
| Interface | LAN / Ethernet, LXI, USB Host, USB, VGA or SVGA Out |
| Operating Temperature Range | 32-122°F |
| Risetime | 0.4 ns |
| Warranty | 1 Year |
