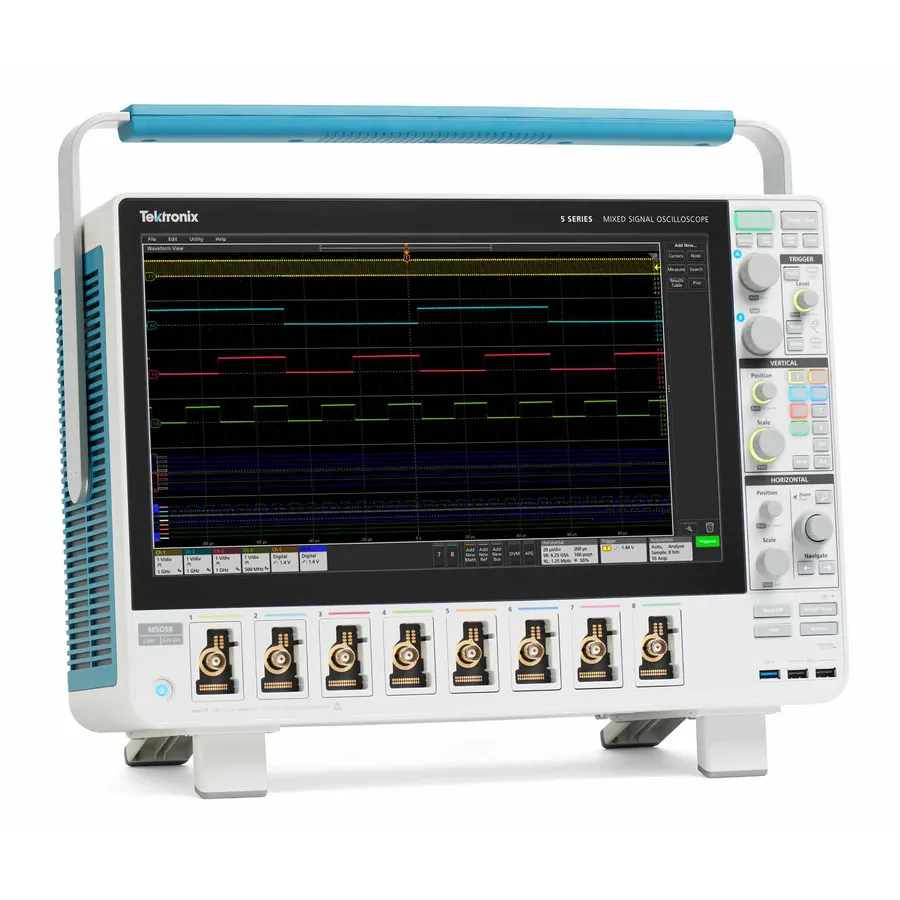

Tektronix TKR MSO58/5-BW-2000 Mixed Signal Oscilloscope

Огляд

Tektronix TKR MSO58/5-BW-2000 — це змішаний сигнальний осцилограф з сенсорним інтерфейсом та гнучкою архітектурою каналів. З 8 FlexChannel входами, кожен з яких підтримує як захоплення аналогового сигналу, так і до восьми входів цифрової логіки, цей прилад розроблений для аналізу систем на кристалічних схемах та електроніки потужності. Прилад пропонує частоту захоплення сигналів понад 500 000 хвиль/с та всебічні можливості тригера.

Основні характеристики

• 8 FlexChannel входи з одночасним переглядом аналогового та спектрального сигналу
• Пропускна здатність 2 ГГц з реальною частотою дискретизації 6,25 ГС/с (інтерпольована 500 ГС/с)
• 12-бітний ADC з роздільною здатністю до 16 бітів у режимі High Res
• Стандартна довжина запису 62,5 Mpoints (розширюється до 125, 250, 500 Mpoints)
• Розширені типи тригера: Edge, Pulse Width, Runt, Timeout, Window, Logic, Setup & Hold, Rise/Fall Time, Parallel Bus, Sequence, Visual Trigger, Video, RF vs. Time
• FastFrame сегментована пам'ять із максимальною частотою тригера >5 000 000 хвиль/с
• 36 автоматичних вимірювань з курсорами та можливостями пошуку
• Spectrum View для аналізу у частотній області з незалежним керуванням
• Графіки Time Trend, Histogram та Phase Noise
• Математичні операції включаючи FFT та розширений редактор рівнянь

Застосування

• Налагодження та характеризація змішаних сигнальних схем
• Розроблення та перевірка систем на мікроконтролерах
• Проектування електроніки потужності та імпульсних джерел живлення
• Аналіз радіочастотних та високошвидкісних цифрових сигналів
• Тригерування та декодування протокольних сигналів
