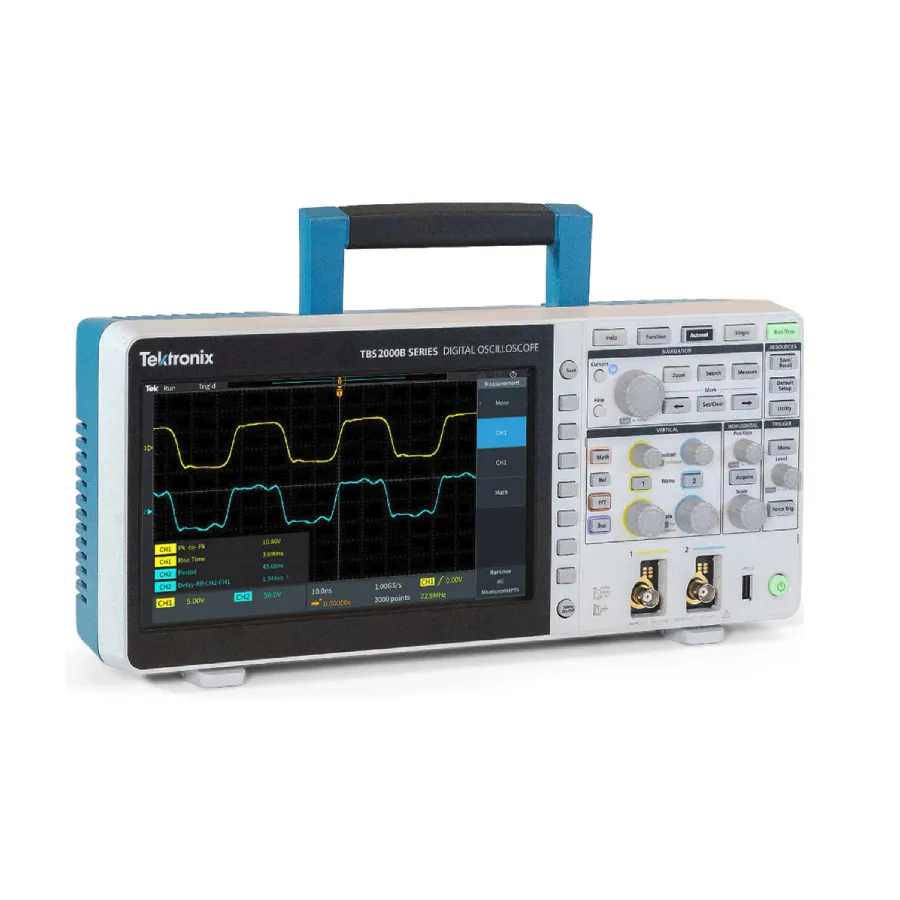

Tektronix TBS2204B Digital Oscilloscope

Огляд

Tektronix TBS2204B — це чотирьохканальний осцилограф із смугою пропускання 200 МГц із серії TBS2000B, розроблений для освітніх та професійних програм вимірювання. Він оснащений великим 9-дюймовим кольоровим дисплеєм WVGA з 15 горизонтальними розділами, записом довжиною 5 млн точок та частотою дискретизації до 2 ГС/с, що дозволяє детально фіксувати та аналізувати сигнали. Інтуїтивний інтерфейс, поєднаний з потужними можливостями вимірювання та аналізу, робить цей осцилограф придатним для перевірки схем, налагодження та аналізу сигналів.

Основні характеристики

• 4 аналогові канали з пропускною здатністю 200 МГц
• Частота дискретизації в реальному часі до 2 ГС/с
• Запис довжиною 5 млн точок на всіх каналах
• 9-дюймовий кольоровий дисплей WVGA з 15 горизонтальними сіткою (на 50% більше видимості сигналу)
• Інтерфейс зонда TekVPI, який підтримує активні напружні, диференціальні та струмові зонди з автоматичним масштабуванням
• 32 автоматизовані вимірювання з показаннями курсору на хвилі
• Функція FFT для аналізу в частотній області
• Функції пошуку та маркування для ідентифікації подій у записаних хвилях
• Підказки HelpEverywhere на екрані для швидкого навчання
• Вбудований довідник Scope Intro із основами та інструкціями з експлуатації
• Порти USB 2.0 (хост та пристрій), Ethernet 10/100BASE-T, опційний Wi-Fi через адаптер TEK-USB-WIFI
• Функція масштабування для дослідження деталей сигналу
• 5-річна гарантія виробника

Застосування

• Перевірка та налагодження конструкції схеми
• Освітні демонстрації та навчання студентів
• Тестування виробництва та контролю якості
• Ремонт електронного обладнання та усунення неполадок
• Аналіз сигналів у дослідженнях та розробленнях

Комплектація

• Пасивний зонд TPP0200 200 МГц (один на аналоговий канал)
• Кабель живлення
• Сертифікат калібрування із прослідковуванням до Національного інституту метрології
• Інструкції з техніки безпеки та дотримання нормативних вимог
