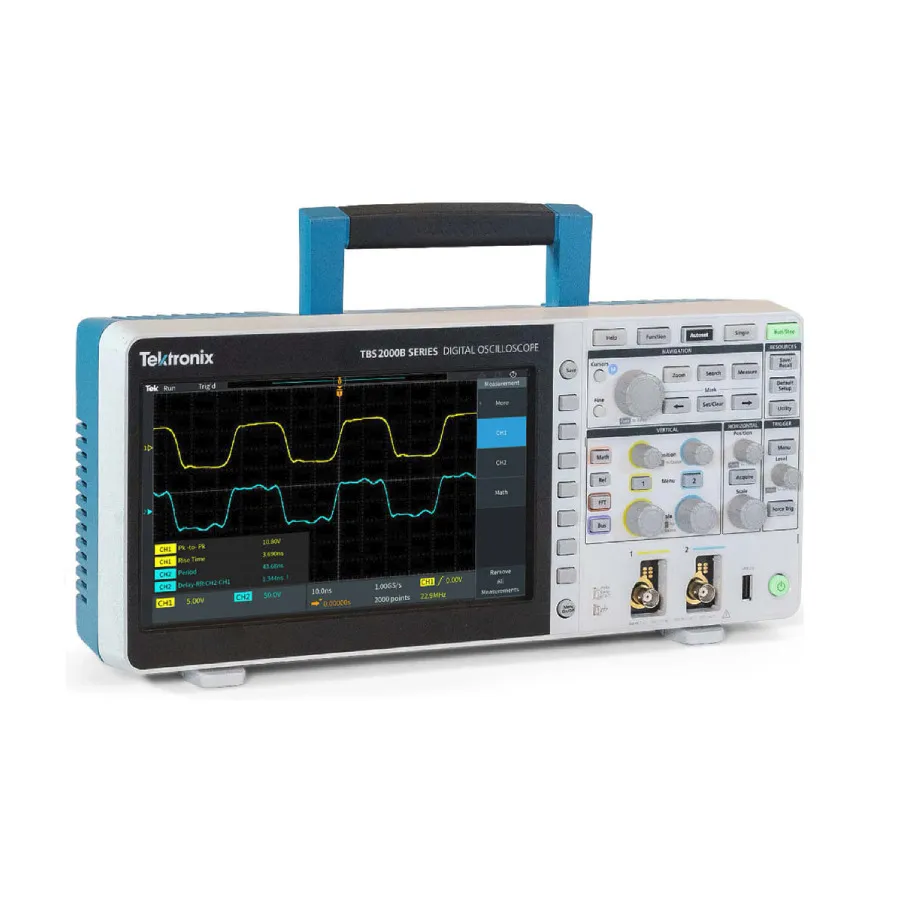

Tektronix TBS2104B Digital Oscilloscope

Огляд

Tektronix TBS2104B — це 4-канальний цифровий осцилограф з пропускною здатністю 100 МГц та частотою дискретизації 2 ГГц/с, розроблений для інженерів та техніків, які потребують швидкого налагодження та перевірки конструкцій. З довжиною запису 5 млн точок та 9-дюймовим кольоровим дисплеєм WVGA з 15 горизонтальними сітками, він захоплює та відображає значно більше деталей сигналу, ніж стандартні прилади, забезпечуючи впевнений аналіз сигналу з 32 автоматичними вимірюваннями та функцією FFT.

Основні характеристики

• 4 канали з пропускною здатністю 100 МГц та частотою дискретизації 2 ГГц/с
• Довжина запису 5 млн точок на всіх каналах
• 9-дюймовий кольоровий дисплей WVGA з 15 горизонтальними сітками для 50% більшої видимості сигналу
• Інтерфейс TekVPI підтримує активні, диференціальні та струмові щупи з автоматичним масштабуванням та одиницями
• 32 автоматичні вимірювання та функція FFT для швидкого аналізу хвилеформи
• Функції пошуку та позначення для легкої ідентифікації подій хвилеформи
• USB 2.0 (порти хосту та пристрою) та Ethernet 10/100BASE-T для зберігання даних та дистанційного керування
• Опціональний Wi-Fi зв'язок з адаптером TEK-USB-WIFI
• Порадниче меню HelpEverywhere та вбудований довідник Scope Intro для навчання
• 5-річна гарантія

Застосування

• Перевірка конструкції та налагодження в розробці електроніки
• Аналіз сигналу в тестуванні автомобільної та споживчої електроніки
• Використання в навчальних лабораторіях з інтегрованою функцією Courseware та понад 100 зразками лабораторних вправ
• Дистанційний моніторинг та керування через LAN або Wi-Fi

Комплектація

• Щуп TPP0100 100 МГц, 10x (по одному на кожен аналоговий канал)
• Кабель живлення та сертифікат калібрування
