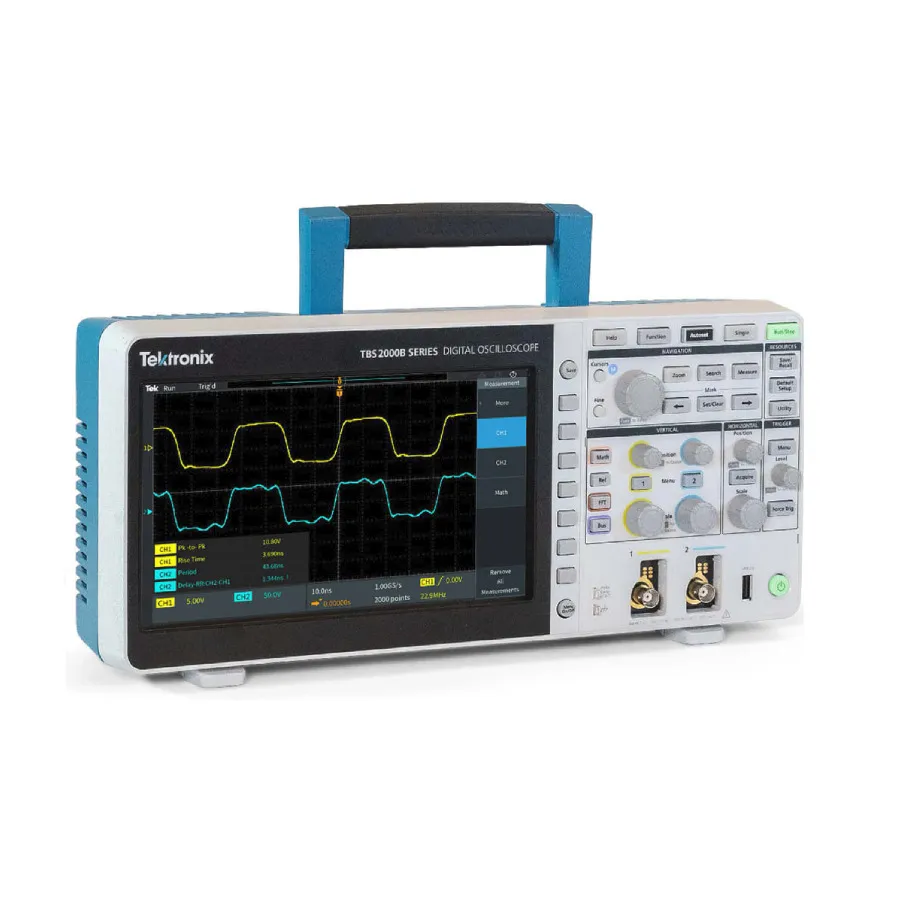

Tektronix TBS2074B 4-Channel Digital Oscilloscope

Огляд

Tektronix TBS2074B — це чотирьохканальний цифровий осцилограф із смугою пропускання 70 МГц та частотою дискретизації 2GS/s, розроблений для інженерів і техніків, які потребують точного захоплення та аналізу сигналів. Серія TBS2000B поєднує великий 9-дюймовий дисплей WVGA з 5-мільйонною довжиною запису для захоплення та відображення більше деталей сигналу, що дозволяє швидше виконувати налагодження та перевірку конструкцій. Завдяки інтуїтивному інтерфейсу та комплексним можливостям вимірювання TBS2074B ідеально підходить для освітньої та професійної лабораторної роботи.

Основні характеристики

• Смуга пропускання 70 МГц на 4 аналогових каналах
• Максимальна частота дискретизації 2GS/s на всіх каналах
• 5 мільйонів точок довжини запису для детального захоплення хвилі
• 9-дюймовий кольоровий дисплей WVGA з 15 горизонтальними поділками показує на 50% більше деталей сигналу
• Інтерфейс TekVPI з автоматичним масштабуванням та одиницями для активних, диференціальних та струмових зондів
• 32 автоматизовані вимірювання та функція FFT для комплексного аналізу сигналу
• Функції пошуку та маркування для легкого виявлення подій у хвилях
• HelpEverywhere забезпечує інформаційні підказки та керівництво для нових користувачів
• Порти USB 2.0 для зберігання даних та підключення ПК
• Порт 10/100BASE-T Ethernet для дистанційного керування та додатковий Wi-Fi через адаптер TEK-USB-WIFI
• Вбудований довідник Scope Intro та підтримка Courseware для освітньої роботи
• 5-річна гарантія виробника

Застосування

• Налагодження та перевірка електронних конструкцій
• Аналіз та вимірювання цілісності сигналу
• Тестування цифрових та змішаних сигналів схем
• Освітня лабораторна робота та студентські експерименти
• Загальне усунення несправностей в електроніці

Комплектація

• Зонд TPP0100 100 МГц 10x (один на канал)
• Силовий кабель
• Інструкції щодо відповідності та безпеки
• Сертифікат калібрування з документацією про прослідковуваність
