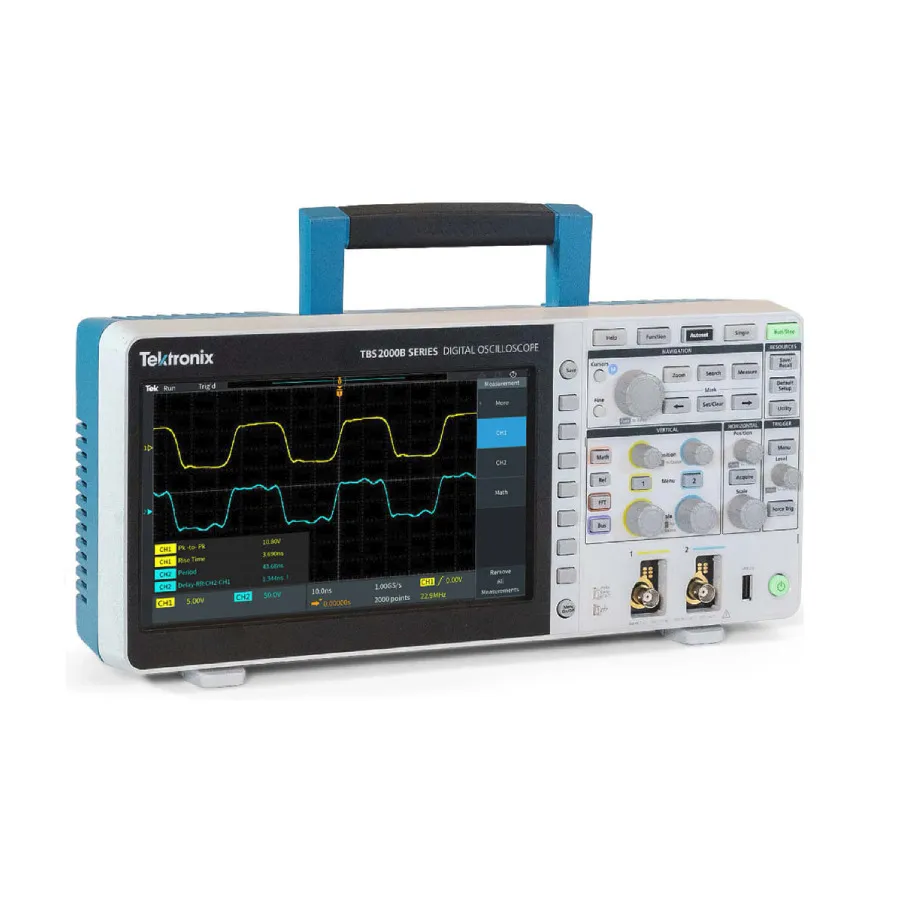

Tektronix TBS2072B Digital Oscilloscope
Tektronix TBS2072B цифровий осцилоскоп
Tektronix TBS2072B is a 70 MHz digital oscilloscope with 9-inch WVGA display, 2 GS/s sampling, 5M record length, TekVPI probe interface, and integrated courseware for education.
Деталі продукту
| Модель | TBS2072B |
| Виробник | Tektronix |
| Категорія | Digital Oscilloscopes |
| Наявність | На замовлення |
Опис
Огляд
Tektronix TBS2072B — це 70 МГц цифровий осцилоскоп серії TBS2000B, розроблений для освітніх установ, інженерів, які працюють з вбудованими системами, та передової аналізу сигналів. Він оснащений 9-дюймовим дисплеєм WVGA з 15 горизонтальними поділками для покращеної видимості сигналу, частотою дискретизації до 2 GS/s та довжиною запису 5 млн точок. Інтерфейс TekVPI забезпечує підтримку активних датчиків напруги, диференціальних датчиків та датчиків струму з автоматичним масштабуванням, а опціональний бездротовий зв'язок дає змогу дистанційної роботи.
Основні характеристики
- 9-дюймовий дисплей WVGA з 15 горизонтальними поділками (на 50% більше сигналу, ніж стандартний)
- 70 МГц смуга пропускання з частотою дискретизації 2 GS/s на всіх каналах
- Довжина запису 5 млн точок для розширеного захоплення хвильової форми
- Інтерфейс TekVPI з автоматичним масштабуванням та одиницями для активних, диференціальних та струмових датчиків
- 32 автоматичних вимірювання з показанням результатів курсора на хвильовій формі
- Двовіконне FFT для одночасного аналізу часової та частотної областей
- Функції пошуку та позначення для ідентифікації подій у хвильових формах
- Інтегрована функція Zoom для детального дослідження сигналу
- Порти USB 2.0 (хост та пристрій); 10/100BASE-T Ethernet; опціональне Wi-Fi з'єднання
- Передній каскад з покращеними характеристиками шуму та вищою ефективною роздільною здатністю
- Система HelpEverywhere з підказками на екрані та інтегрований посібник Scope Intro
Застосування
- Освітні установи та навчання в класі з інтегрованим навчальним матеріалом
- Розробка вбудованих систем з різноманітною підтримкою датчиків
- Діагностика електроніки та аналіз сигналів
- Лабораторні експерименти з автоматичними вимірюваннями та логуванням даних
Комплектація
- Пасивний датчик TPP0100 100 МГц, 10x (один на кожний аналоговий канал)
- Сертифікат калібрування з простежуваністю до Національного інституту метрології
- Кабель живлення та інструкції щодо відповідності та безпеки
Характеристики
| Bandwidth | 70 MHz |
| Analog Channels | 2 |
| Digital Channels | None |
| Sampling Rate | 1 GS/s |
| Memory | 5 Mpts |
| Type | DSO |
| Vertical Resolution | 8 bit |
| Display Type | 9 TFT LCD WVGA Color |
| Series | TBS2000B Series |
| Accessories | P5200A, P5202A, P5205A, P5210A, TDP0500, THDP0100, THDP0200 |
| Attenuation | 1X |
| Certificate of Calibration | Yes |
| Depth | 4.07" |
| Display | TFT |
| Interface | USB Host, USB |
| Operating Temperature Range | 32-122°F |
| Warranty | 5 Years |
