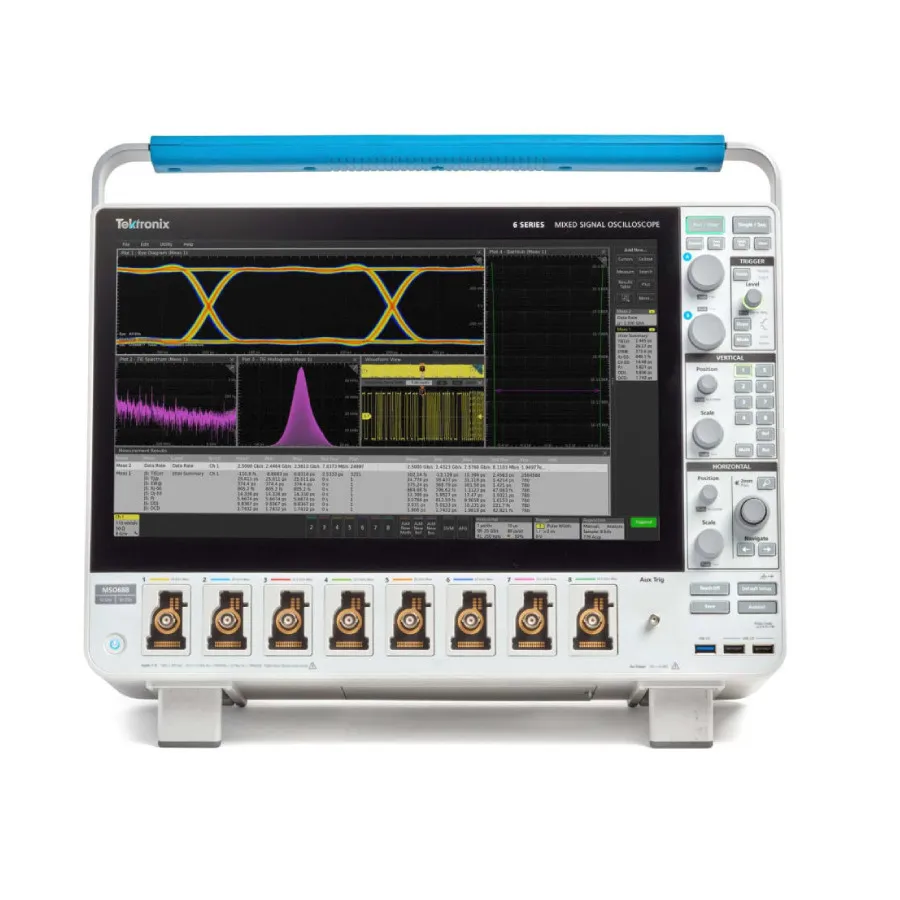

Tektronix MSO68B/6-BW-2500 Mixed Signal Oscilloscope
Tektronix MSO68B/6-BW-2500 мікс-сигнальний осцилограф
Tektronix MSO68B/6-BW-2500 is an 8-channel mixed signal oscilloscope with 2.5 GHz bandwidth, 12.5 GS/s sample rate, and up to 64 optional digital channels.
Деталі продукту
| Модель | MSO68B/6-BW-2500 |
| Виробник | Tektronix |
| Категорія | Digital Oscilloscopes |
| Наявність | На замовлення |
Опис
Огляд
Tektronix MSO68B/6-BW-2500 — це 8-канальний мікс-сигнальний осцилограф, розроблений для аналізу та налагодження вбудованих систем із сигналами на швидкості GHz. Зі смугою пропускання 2.5 GHz та швидкістю вибірки 12.5 GS/s у режимі реального часу забезпечує виняткову якість сигналу для складних завдань вимірювання. Кожен з 8 FlexChannels можна незалежно налаштувати як окремий аналоговий вхід, вісім цифрових логічних входів з опціональним зондом TLP058 або одночасні аналогові та спектральні представлення.
Великий сенсорний екран 15.6 дюймів із роздільною здатністю HD 1,920×1,080 забезпечує інтуїтивну навігацію. Завдяки 12-бітному ADC (розширюваним до 16-біт у режимі High Res) та передовому апаратному фільтруванню FIR, осцилограф захоплює малі сигнали з мінімальними шумами. Режим FastFrame segmented memory досягає швидкості захоплення понад 500,000 форм хвиль за секунду, а опціональні довжини запису до 1 Gpoint підтримують детальний аналіз довгих послідовностей.
Основні характеристики
- 8 FlexChannel аналогових входів із змішаною доменною можливістю
- До 64 опціональних цифрових каналів з еквівалентними швидкостями вибірки та довжинами запису
- Смуга пропускання 2.5 GHz, швидкість вибірки 12.5 GS/s у режимі реального часу (>4 каналів)
- 12-бітний ADC з роздільною здатністю до 16-біт у режимі High Res
- Довжина запису: 62.5 Mpoints стандартно, опціонально 125 Mpoints до 1 Gpoint
- Visual Trigger для автоматизованого виявлення сигналів
- Повний набір тригерів: Edge, Pulse Width, Runt, Timeout, Window, Logic, Setup & Hold, Rise/Fall Time, Parallel Bus, Sequence, Video
- 36 автоматизованих вимірювань зі статистичним аналізом
- Spectrum View з незалежним керуванням частотної області
- Розширена математика: арифметика форм хвиль, FFT, розширений редактор рівнянь
- Зв'язок: 7 USB Host, 1 USB 3.0 Device, Gigabit LAN, Display Port, DVI-I, VGA
- Дистанційне керування e*Scope через веб-браузер
Застосування
- Налагодження вбудованих систем із сигналами на швидкості GHz
- Розробка силової електроніки та джерел живлення
- Тестування автомобільної електроніки
- Аналіз Power Integrity
- Аналіз протоколів послідовної передачі (опціонально)
- Розширені вимірювання коливання та діаграми ока (опціонально)
Комплектація
- Пасивні зонди TPP1000 1 GHz (один на FlexChannel)
- Передня кришка з інтегрованою сумкою для аксесуарів
- Кабель живлення та сертифікат калібрування
Характеристики
| Bandwidth | 2.5 GHz |
| Analog Channels | 8 |
| Digital Channels | 64 |
| Sampling Rate | 12.5 GS/s |
| Memory | 62.5 Mpts |
| Type | MSO |
| Vertical Resolution | 12 bit |
| Display Type | 15.6 TFT Capacitive Color Touch |
| Series | 6 Series B MSO |
| Depth | 11.7" |
| Display | LCD TFT |
| Interface | LAN / Ethernet, LXI, USB Host, USB, VGA or SVGA Out |
| Operating Temperature Range | 32-122°F |
| Risetime | 0.16 ns |
| Warranty | 1 Year |
Запит ціни
