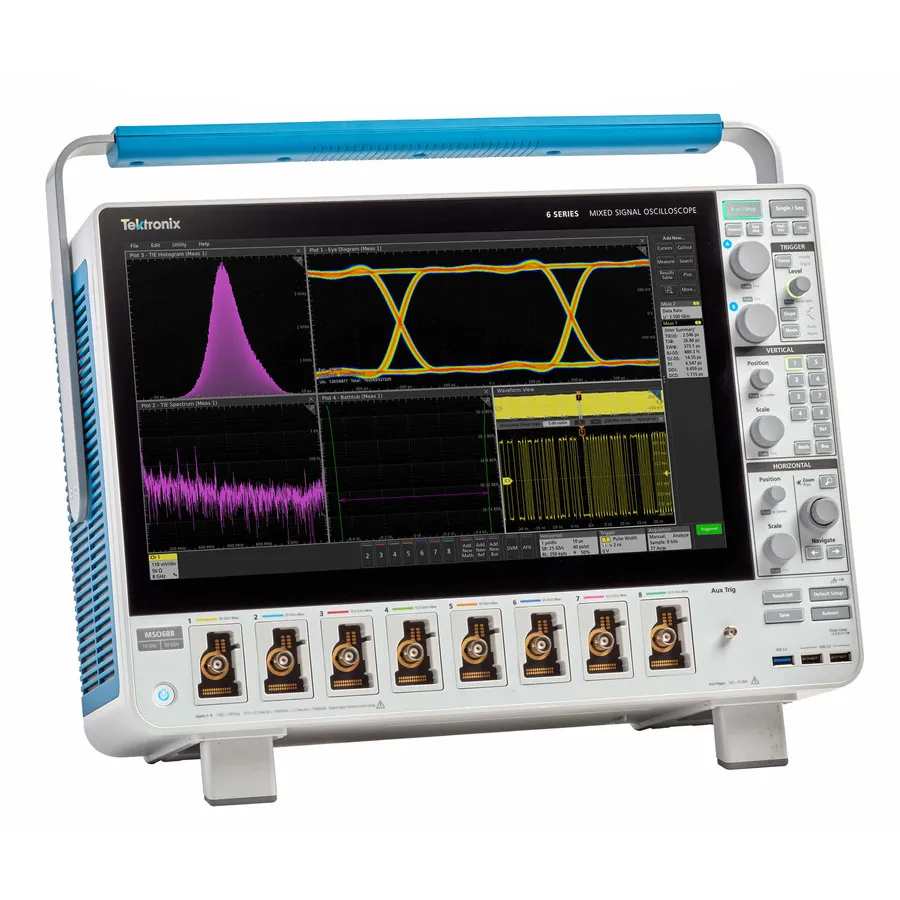

Tektronix MSO68B/6-BW-10000 Mixed Signal Oscilloscope

Огляд

Мішаний сигнальний осцилограф Tektronix MSO68B з пропускною здатністю 10 ГГц та 8 FlexChannel входами забезпечує найвищу якість сигналу для аналізу та відладки найшвидших високошвидкісних систем та RF застосувань. Технологія FlexChannel дозволяє кожному входу працювати як з одиничним аналоговим каналом, так і з восьма цифровими логічними входами (з опціональним зондом TLP058), надаючи безпрецедентну гнучкість для всебічного багатосигнального вимірювання та аналізу.

Основні характеристики

• Входи FlexChannel: 8 аналогових або до 64 цифрових каналів (з опціональними зондами)
• Пропускна здатність: 10 ГГц
• Дисплей: 15.6" високої роздільної здатності (1920 x 1080) з дотиковим сенсорним екраном
• Частота дискретизації: 50 GS/s (2 канали), 25 GS/s (4 канали), 12.5 GS/s (>4 канали)
• Вертикальна роздільна здатність: 12-бітний ADC; до 16-бітної у режимі High Res
• Довжина запису: 62.5 Мточок як стандарт; до 1 Гточки опціонально
• Частота захоплення форми хвилі: >500,000 форм хвилі/с
• Розширені типи тригера: Edge, Pulse Width, Runt, Timeout, Window, Logic, Setup & Hold, Rise/Fall Time, Visual Trigger, Video
• Інструменти аналізу: Курсори, 36 вимірювань, Spectrum View, FastFrame, FFT, аналіз тремтіння
• Підключення: USB 3.0, Gigabit Ethernet, Display Port; дистанційне управління e*Scope

Застосування

• Перевірка та відладка високошвидкісних цифрових проектів
• Аналіз RF та мікрохвильових сигналів
• Аналіз ультрависоких послідовних протоколів (PCIe, DisplayPort, USB 3.1)
• Тестування систем 5G та передових бездротових технологій
• Характеризація високошвидкісних приймачів-передавачів
• Аналіз цілісності живлення та сигналу
• Розширений аналіз тремтіння та діаграм очей

Комплектація

• Один пасивний зонд TPP1000 на FlexChannel
• Передня кришка з інтегрованим чохлом для аксесуарів
• Кабель живлення та миша
• Сертифікат калібрування
