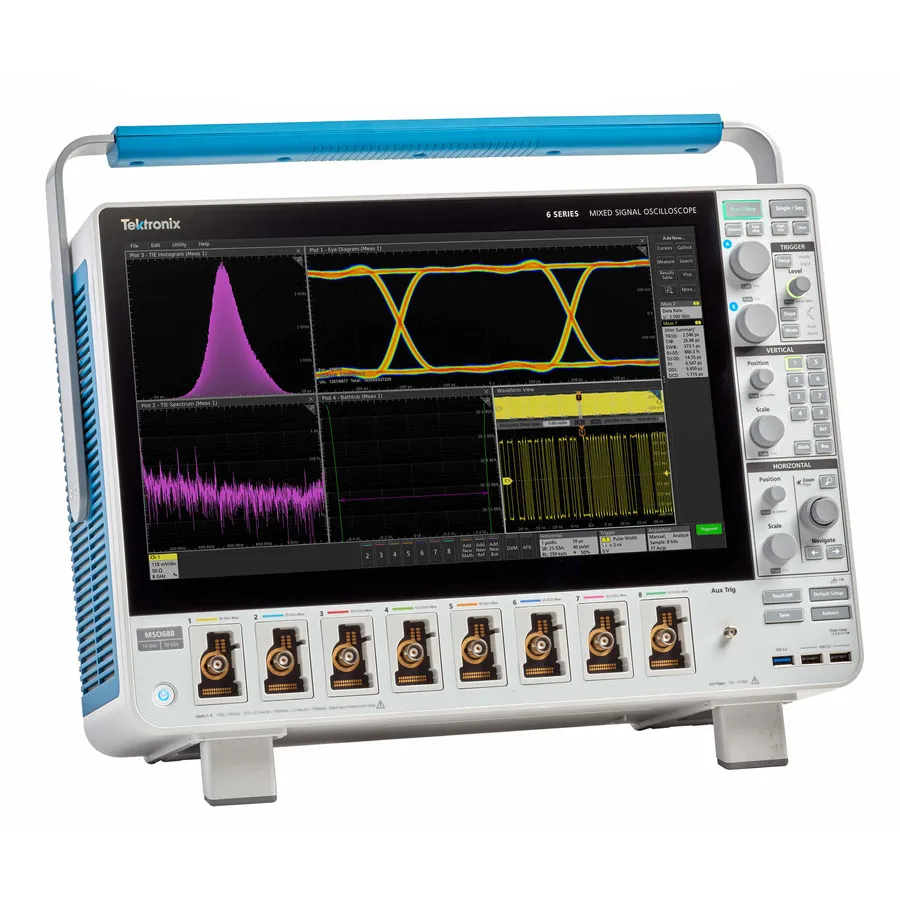

Tektronix MSO68B-TAA 6-BW-8000 Mixed Signal Oscilloscope

Огляд

Мішаний сигнальний осцилограф Tektronix MSO68B з пропускною здатністю 8 ГГц та 8 FlexChannel входами забезпечує найвищу якість сигналу для аналізу та відладки сучасних високошвидкісних вбудованих систем. Технологія FlexChannel дозволяє кожному входу працювати як з одиничним аналоговим каналом, так і з восьма цифровими логічними входами (з опціональним зондом TLP058), надаючи безпрецедентну гнучкість для багатосигнального вимірювання та аналізу.

Основні характеристики

• Входи FlexChannel: 8 аналогових або до 64 цифрових каналів (з опціональними зондами)
• Пропускна здатність: 8 ГГц
• Дисплей: 15.6" високої роздільної здатності (1920 x 1080) з дотиковим сенсорним екраном
• Частота дискретизації: 50 GS/s (2 канали), 25 GS/s (4 канали), 12.5 GS/s (>4 канали)
• Вертикальна роздільна здатність: 12-бітний ADC; до 16-бітної у режимі High Res
• Довжина запису: 62.5 Мточок як стандарт; до 1 Гточки опціонально
• Частота захоплення форми хвилі: >500,000 форм хвилі/с
• Розширені типи тригера: Edge, Pulse Width, Runt, Timeout, Window, Logic, Setup & Hold, Rise/Fall Time, Visual Trigger, Video
• Інструменти аналізу: Курсори, 36 вимірювань, Spectrum View, FastFrame, FFT, аналіз тремтіння
• Підключення: USB 3.0, Gigabit Ethernet, Display Port; дистанційне управління e*Scope

Застосування

• Відладка вбудованих систем з спостереженням багатьох сигналів
• Аналіз та відладка високошвидкісних цифрових інтерфейсів
• Характеризація силової електроніки та приводів двигунів
• Аналіз автомобільної електроніки та протоколів CAN/LIN
• Проектування джерел живлення та перевірка цілісності живлення
• Аналіз та вимірювання RF сигналів
• Визначення та усунення електромагнітних перешкод (EMI)

Комплектація

• Один пасивний зонд TPP1000 на FlexChannel
• Передня кришка з інтегрованим чохлом для аксесуарів
• Кабель живлення та миша
• Сертифікат калібрування
