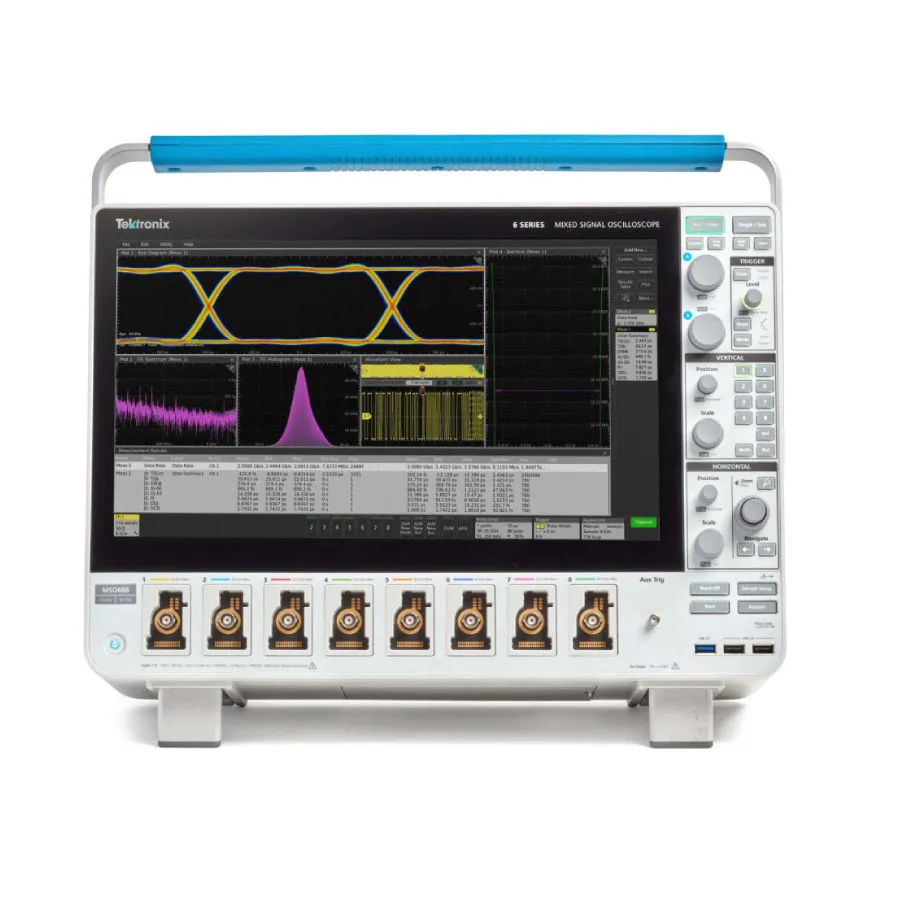

Tektronix MSO68B-TAA 6-BW-1000 Mixed Signal Oscilloscope

Огляд

Tektronix 6 Series B MSO — це осцилограф, сертифікований за TAA, розроблений для урядових та нормативних закупівельників, які потребують відповідності Закону про угоди про торгівлю. Він забезпечує високу смугу пропускання, низький рівень шуму при отриманні сигналу та гнучкий багатоканальний аналіз для налагодження сучасних швидкісних вбудованих систем. Прилад має 8 входів FlexChannel, кожен з яких може відображати один аналоговий сигнал або вісім цифрових логічних входів із опціональним логічним щупом TLP058, що дозволяє здійснювати комплексний аналіз системи з мінімальними компромісами.

Основні характеристики

• 8 аналогових входів FlexChannel з гнучкою маршрутизацією сигналу
• Аналогова смуга 1 GHz з 12-бітним АЦП (16-біт у режимі High Res)
• Частота дискретизації в реальному часі: 50 GS/s (2 каналі), 25 GS/s (4 каналі), 12.5 GS/s (8 каналів)
• Довжина запису: 62,5 Мточок стандартно, розширюється до 1 Гточки
• HD-екран 15,6 дюйма з ємнісною сенсорною панеллю (1920 x 1080)
• Швидкість захоплення форми хвилі понад 500 000 форм хвилі на секунду
• 36 автоматичних функцій вимірювання
• Spectrum View для незалежного аналізу частотної та часової областей
• FastFrame сегментована пам'ять з до 5 000 000 спусків на секунду
• Кілька типів спуску: Edge, Pulse Width, Runt, Timeout, Window, Logic, Setup & Hold, Rise/Fall Time, Parallel Bus, Sequence та Visual Trigger

Застосування

• Налагодження вбудованих систем з аналізом годинників GHz та шин
• Аналіз джиттеру та характеризація годинника
• Тестування відповідності високошвидкісних послідовних стандартів (Ethernet, MIPI D-PHY, Automotive Ethernet)
• Аналіз силової електроніки та приводів тримовних двигунів
• Усунення електромагнітних завад (EMI)
• Вимірювання цілісності сигналу та цілісності живлення

Комплектація

• Пасивні щупи TPP1000 6 GHz (по одному на канал)
• Передня кришка з сумкою для аксесуарів
• Миша та кабель живлення
• Сертифікат відповідності
• Гарантія на 1 рік на прилад та щупи
