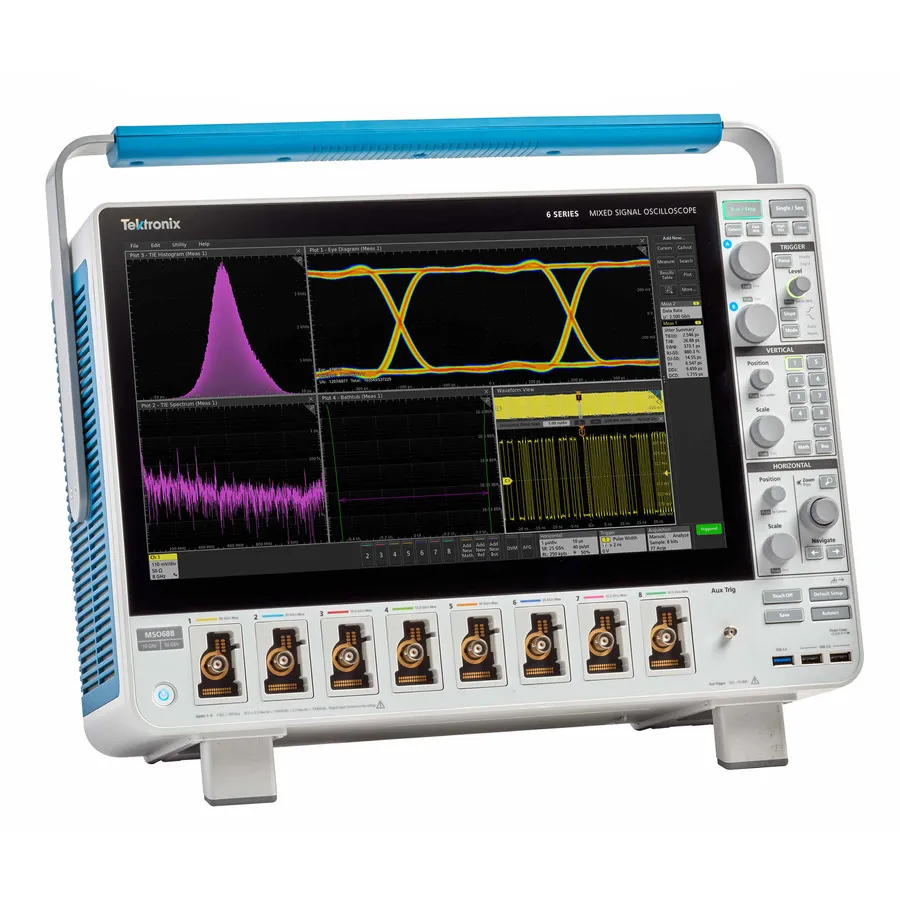

Tektronix MSO66B/6-BW-8000 Mixed Signal Oscilloscope

Огляд

Tektronix MSO66B — це 6-канальний змішаний сигнальний осцилограф, що поєднує аналогові та цифрові можливості вимірювання в одній інтегрованій платформі. З 8 GHz аналоговою пропускною здатністю та гнучкими FlexChannel входами, він підтримує одночасний захист аналогових сигналів, цифрової логіки (до 48 каналів опціонально) та спектрального аналізу. 15.6-дюймовий високорозрізний сенсорний дисплей та найменш шумне на тлі аналогів виконання роблять його ідеальним для усунення несправностей у вбудованих системах, силовій електроніці та складних багатосигнальних конструкціях.

MSO66B забезпечує виключну вірність сигналу завдяки передньопанельному підсилювачу ASIC TEK061 та 12-бітному АЦП (до 16-бітного в режимі High Res). З частотою дискретизації до 50 GS/s на 2 каналах та довжиною запису до 1 Gpoint, він надійно захоплює швидкі перехідні процеси та розширені події.

Основні характеристики

• 8 GHz аналогова пропускна здатність із 6 FlexChannel входами
• До 48 додаткових цифрових логічних каналів з тією ж частотою дискретизації та довжиною запису, що й аналогові
• 50 GS/s частота дискретизації у реальному часі (2 канали), 25 GS/s (4 канали), 12.5 GS/s (>4 каналів)
• Довжина запису від 62.5 Mpoints стандартна до 1 Gpoint опціонально
• Найменш шумне виконання з передньопанельним підсилювачем TEK061
• 12-бітний АЦП із режимом High Res до 16 біт
• 15.6-дюймовий HD сенсорний дисплей з сенсорним керуванням (прищипування, масштабування, гортання, перетягування)
• 36 автоматичних вимірювань зі статистичним аналізом
• Розширені типи спусковування: Edge, Pulse Width, Runt, Timeout, Window, Logic, Setup & Hold, Rise/Fall Time, Parallel Bus, Sequence, Visual Trigger, Video
• Spectrum View для аналізу у частотній області
• FastFrame сегментована пам'ять з частотою спусковування >5 000 000 форм хвиль на секунду
• Математичні функції: базова арифметика, FFT, розширений редактор рівнянь
• Режим Stacked Display для перегляду багатоканальних форм хвиль
• Навігація Wave Inspector зі зворотнім зв'язком при гортанні запису
• Віддалене керування e*Scope через веб-браузер
• Підключення: 7 USB Host, USB 3.0 Device, Gigabit Ethernet, DisplayPort, DVI-I, VGA

Застосування

• Відлагодження та перевірка вбудованих систем
• Характеризація трифазної силової електроніки
• Тестування та усунення несправностей у автомобільній електроніці
• Аналіз блоків живлення та цілісності потужності
• Аналіз та декодування послідовного протоколу
• Аналіз дрижання та діаграми ока
• Відлагодження сигналів LVDS

Комплектація

• Один 1 GHz щуп TPP1000 на FlexChannel (6 щупів всього)
• Передня кришка з вбудованою сумкою для аксесуарів
• Кабель живлення
• Сертифікат калібрування
