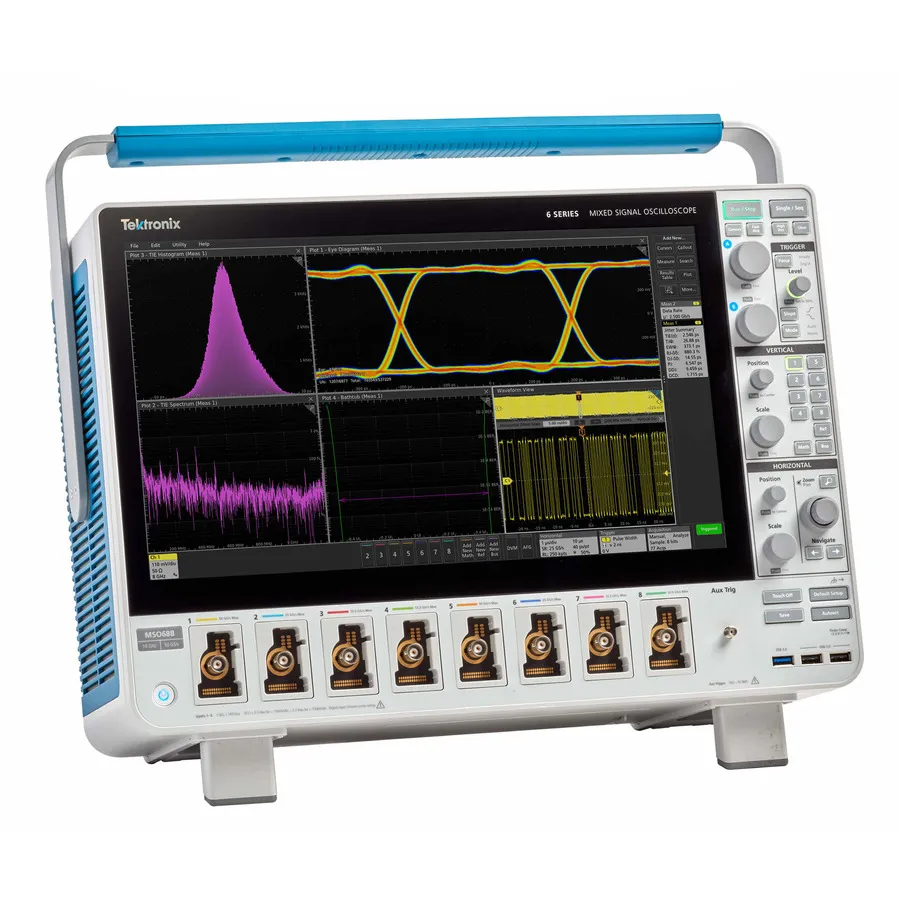

Tektronix MSO66B/6-BW-10000 Mixed Signal Oscilloscope

Огляд

Tektronix MSO66B/6-BW-10000 — високошвидкісний осцилограф змішаних сигналів з 10 ГГц смугою пропускання та низькошумовим приймачем для аналізу та налагодження вбудованих систем з ГГц тактовою частотою та швидкісними шинами. Архітектура з 6 каналів FlexChannel дозволяє кожному входу функціонувати як аналоговий канал, вісім цифрових входів логіки або одночасне аналогове та спектральне подання з незалежним керуванням для кожної області.

Основні характеристики

• 6 аналогових входів FlexChannel з 12-бітним АЦП (до 16-бітного у режимі High Res)
• До 48 опціональних цифрових каналів з підтримкою логічного зонда TLP058
• 10 ГГц аналогова смуга пропускання з максимальною частотою дискретизації 50 GS/s
• 15,6-дюймовий HD дисплей (1,920 x 1,080) із сенсорним екраном
• 62,5 Мточки стандартної довжини запису (до 1 Гточки опціонально)
• 36 автоматичних вимірювань та комплексні інструменти аналізу
• Розширені тригери: Edge, Pulse Width, Runt, Timeout, Window, Logic, Setup & Hold, Rise/Fall Time, Parallel Bus, Sequence, Visual Trigger, Video
• Spectrum View для аналізу у частотній області з незалежним керуванням
• FastFrame сегментована пам'ять з >5 млн тригерних хвиль на секунду
• e*Scope віддалене перегляди та керування через стандартний веб-браузер
• Підключення: USB Host (7 портів), USB 3.0 Device, LAN, Display Port, DVI-I, VGA

Застосування

• Розробка та налагодження високошвидкісних вбудованих систем
• Характеризація трифазної силової електроніки
• Тестування автомобільної та високочастотної електроніки
• Проектування та перевірка блоків живлення
• Аналіз цілісності живлення та сигналів
• Усунення несправностей складних багатоканальних систем

Комплектація

• Один зонд TPP1000 1 ГГц на канал FlexChannel
• Передня кришка з інтегрованою сумкою для аксесуарів
• Кабель живлення
• Сертифікат калібрування
• Однорічна гарантія на прилад та включені зонди
