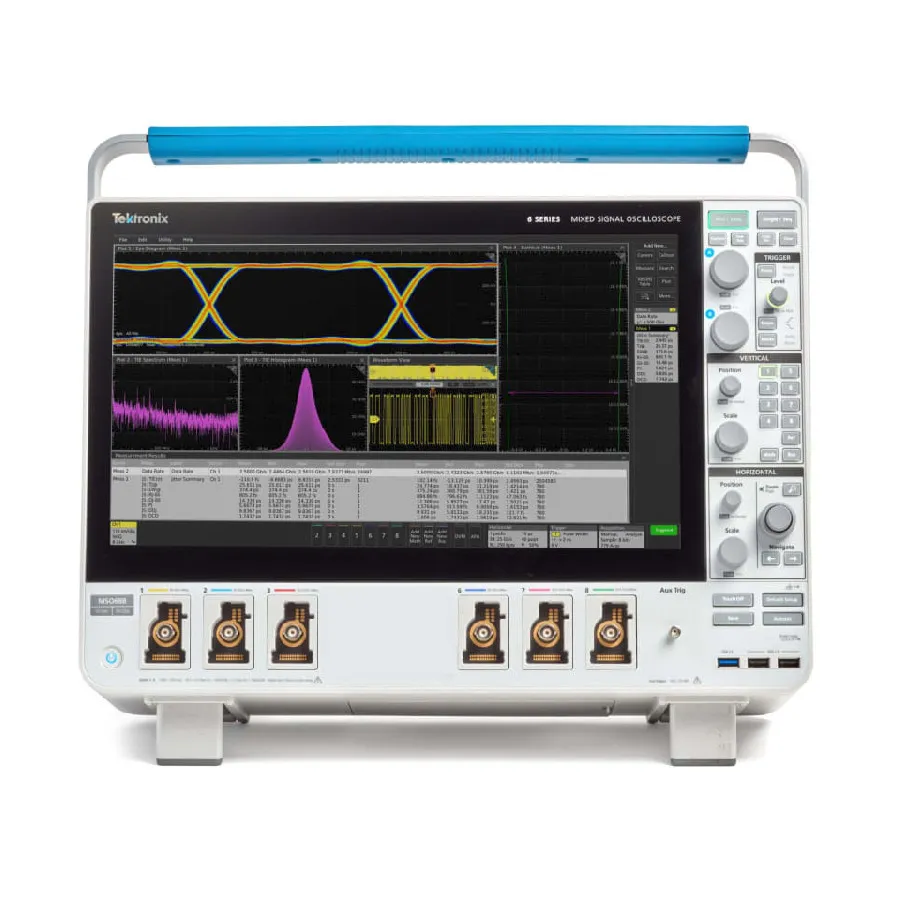

Tektronix MSO66B/6-BW-1000 Mixed Signal Oscilloscope
Tektronix MSO66B/6-BW-1000 осцилограф змішаних сигналів
Запитати ціну
Tektronix MSO66B mixed signal oscilloscope with 6 analog and up to 48 digital channels, 1 GHz bandwidth, 12.5 GS/s sample rate, advanced triggering.
Деталі продукту
| Модель | MSO66B/6-BW-1000 |
| Виробник | Tektronix |
| Категорія | Digital Oscilloscopes |
| Наявність | На замовлення |
Опис
Огляд
Tektronix MSO66B/6-BW-1000 — универсальний осцилограф змішаних сигналів з 1 ГГц смугою пропускання, низькошумовим приймачем та гнучким багатоканальним аналізом для налагодження вбудованих систем та загального вимірювання сигналів. Архітектура з 6 каналів FlexChannel дозволяє кожному входу функціонувати як аналоговий канал, вісім цифрових входів логіки або одночасне аналогове та спектральне подання з незалежним керуванням набором даних.
Основні характеристики
- 6 аналогових входів FlexChannel з 12-бітним АЦП (до 16-бітного у режимі High Res)
- До 48 опціональних цифрових каналів з підтримкою логічного зонда TLP058
- 1 ГГц аналогова смуга пропускання з максимальною частотою дискретизації 50 GS/s
- 15,6-дюймовий HD дисплей (1,920 x 1,080) із сенсорним екраном
- 62,5 Мточки стандартної довжини запису (до 1 Гточки опціонально)
- 36 автоматичних вимірювань та комплексні інструменти аналізу
- Розширені тригери: Edge, Pulse Width, Runt, Timeout, Window, Logic, Setup & Hold, Rise/Fall Time, Parallel Bus, Sequence, Visual Trigger, Video
- Spectrum View для аналізу у частотній області з незалежним керуванням
- FastFrame сегментована пам'ять з >5 млн тригерних хвиль на секунду
- e*Scope віддалене перегляди та керування через стандартний веб-браузер
- Підключення: USB Host (7 портів), USB 3.0 Device, LAN, Display Port, DVI-I, VGA
Застосування
- Розробка та налагодження вбудованих систем
- Характеризація трифазної силової електроніки
- Тестування та усунення несправностей автомобільної електроніки
- Проектування та перевірка блоків живлення
- Вимірювання та аналіз цілісності живлення
- Навчальний та загальний аналіз сигналів
Комплектація
- Один зонд TPP1000 1 ГГц на канал FlexChannel
- Передня кришка з інтегрованою сумкою для аксесуарів
- Кабель живлення
- Сертифікат калібрування
- Однорічна гарантія на прилад та включені зонди
Характеристики
| Bandwidth | 1 GHz |
| Analog Channels | 6 |
| Digital Channels | 48 |
| Sampling Rate | 12.5 GS/s |
| Memory | 62.5 Mpts |
| Type | MSO |
| Vertical Resolution | 12 bit |
| Display Type | 15.6 TFT Capacitive Color Touch |
| Series | 6 Series B MSO |
| Depth | 11.7" |
| Display | LCD TFT |
| Interface | LAN / Ethernet, LXI, USB Host, USB, VGA or SVGA Out |
| Operating Temperature Range | 32-122°F |
| Risetime | 0.4 ns |
| Warranty | 1 Year |
