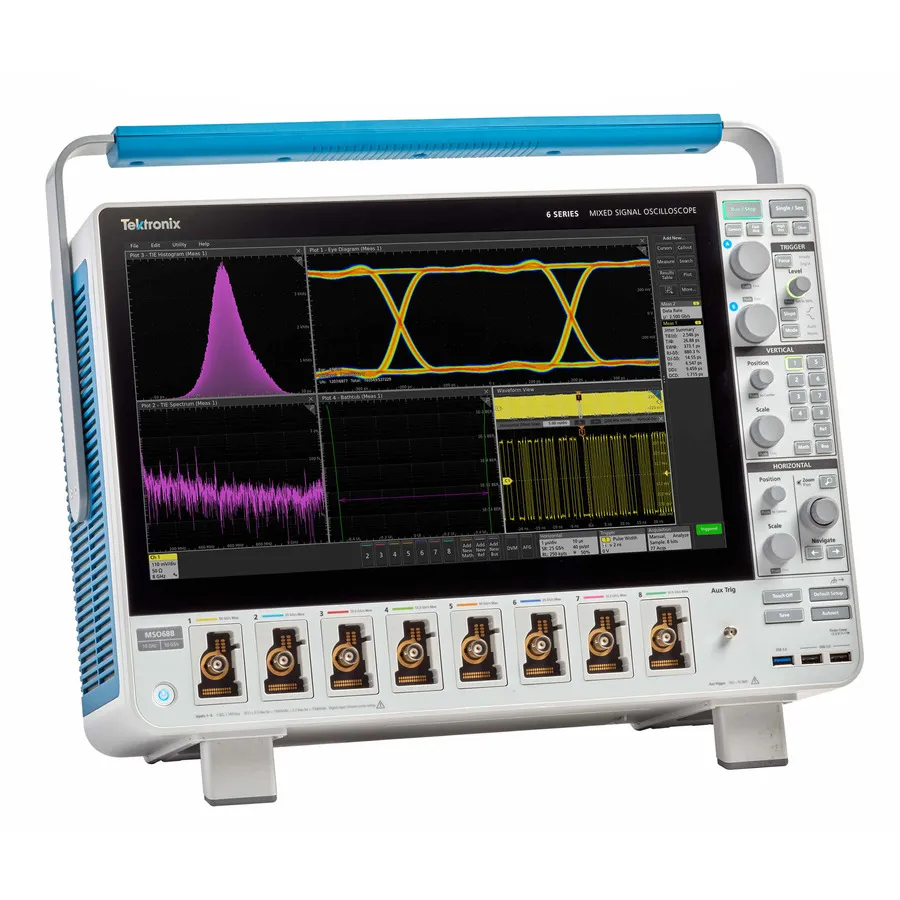

Tektronix MSO66B-TAA 6-BW-4000 Mixed Signal Oscilloscope

Огляд

Tektronix MSO66B-TAA 6-BW-4000 — це відповідний TAA 6-канальний змішаний сигнальний осцилограф для державних та регульованих покупців, що потребують відповідності закону про торговельні угоди. Він забезпечує високу пропускну здатність, низькошумовість та гнучкий багатоканальний аналіз для проектування та налагодження сучасних вбудованих систем.

Основні характеристики

• 6 FlexChannel аналогових входів з включеними зондами 1 GHz
• До 48 опціональних цифрових входів логіки через логічний зонд TLP058
• 4 GHz аналогова пропускна здатність з 12-бітним ADC (до 16-бітного в режимі High Res)
• Швидкість дискретизації в реальному часі: 50 GS/s (2 канали), 25 GS/s (4 канали), 12.5 GS/s (>4 канали)
• 62.5 Mpoints стандартна довжина запису, розширюється до 1 Gpoint
• 15.6-дюймовий високовиразний дотиковий екран (1,920 x 1,080) з ємнісним дотиком
• 36 автоматичних вимірювань та комплексні типи тригера, включаючи Visual Trigger
• Spectrum View аналіз у частотній області та можливості FFT
• FastFrame сегментована пам'ять з частотою тригера >5,000,000 хвильових форм/секунду
• Різноманітні опції сумісності: USB, LAN, DisplayPort, DVI-I, VGA
• Дистанційне керування через веб-інтерфейс e*Scope
• Виробництво США

Застосування

• Проектування та налагодження вбудованих систем
• Аналіз трифазної силової електроніки
• Тестування автомобільної електроніки
• Проектування та характеризація джерел живлення
• Перевірка цілісності потужності
• Аналіз високошвидкісних цифрових сигналів

Комплектація

• Шість пасивних зондів TPP1000 1 GHz (один для кожного FlexChannel)
• Передня кришка з інтегрованою кишенею аксесуарів
• Кабель живлення
• Сертифікат калібрування
• Однорічна гарантія на прилад та прилаганий зонд
