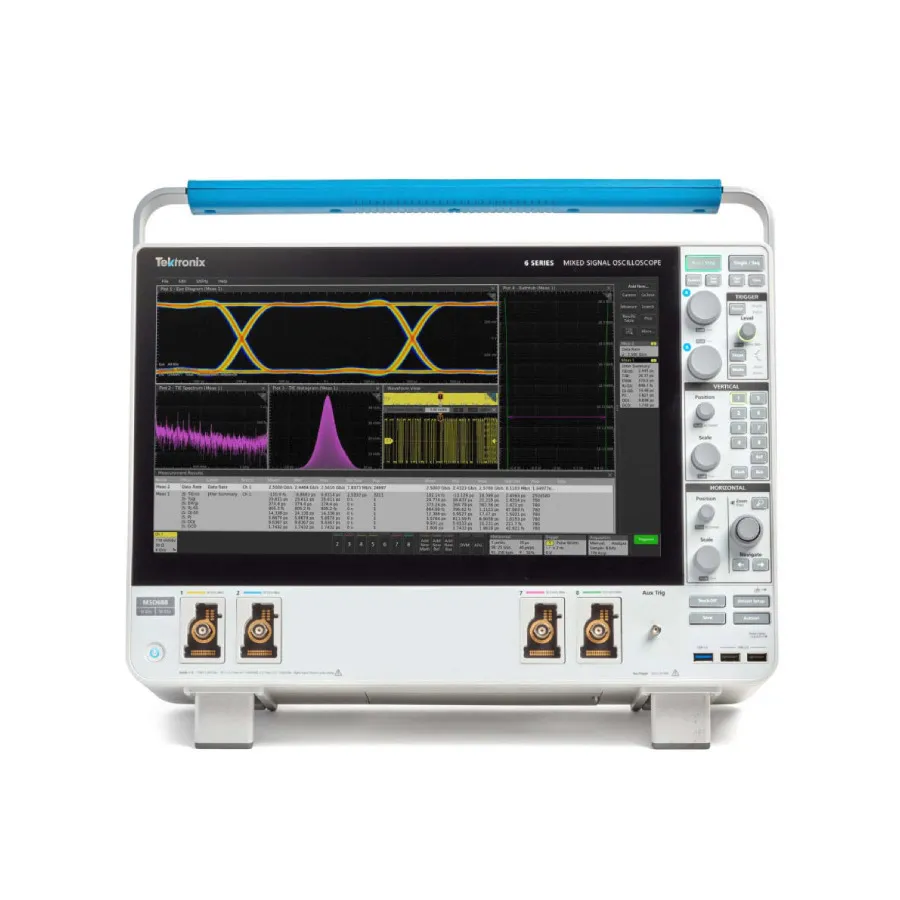

Tektronix MSO64B/6-BW-8000 Mixed Signal Oscilloscope
Tektronix MSO64B/6-BW-8000 осцилограф змішаних сигналів
Запитати ціну
Tektronix MSO64B/6-BW-8000 is a 6 Series B mixed signal oscilloscope with 8 GHz bandwidth, 4 FlexChannels, 50 GS/s real-time sampling, and 12-bit ADC resolution.
Деталі продукту
| Модель | MSO64B/6-BW-8000 |
| Виробник | Tektronix |
| Категорія | Digital Oscilloscopes |
| Наявність | На замовлення |
Опис
Огляд
Осцилограф змішаних сигналів Tektronix MSO64B/6-BW-8000 — професійний прилад для аналізу та відлагодження вбудованих систем з тактовими частотами та швидкостями шини у діапазоні ГГц. З пропускною здатністю 8 GHz та великим дисплеєм 15.6 дюймів з високою роздільною здатністю, він забезпечує найвищу вірність сигналу та видимість для складного аналізу сигналів та розв'язання проблем.
Основні характеристики
- Пропускна здатність 8 GHz із 4 каналами FlexChannel
- Дискретизація у реальному часі: 50 GS/s (2 канали), 25 GS/s (4 канали)
- 12-бітна роздільна здатність ADC, до 16-бітної у режимі High Res
- Довжина запису 62.5 Мточок, розширювана до 1 Gpoint
- 15.6-дюймовий ємнісний сенсорний екран з жестами pinch/zoom/swipe
- Технологія FlexChannel: кожен канал підтримує один аналоговий сигнал або вісім цифрових логічних входів
- Spectrum View для одночасного аналізу часової та частотної областей
- 36 автоматичних вимірювань та комплексні інструменти аналізу
- Множина типів тригерування, включаючи Edge, Pulse, Logic, Setup & Hold та Visual Trigger
- Сегментована пам'ять FastFrame з частотою захоплення >5,000,000 хвиль на секунду
Застосування
- Відлагодження вбудованих систем та аналіз сигналів
- Аналіз джитера та оцінка якості тактового сигналу
- Аналіз векторних сигналів та РЧ
- Тестування відповідності стандартам послідовних з'єднань (Ethernet, MIPI, Automotive Ethernet)
- Розв'язання проблем електромагнітних завад (EMI)
- Аналіз трифазних силових електроніки та приводів двигунів
Комплектація
- Пасивний зонд TPP1000 1 GHz для кожного каналу FlexChannel
- Передня панель з сумкою для аксесуарів
- Мишка
- Силовий кабель
- Сертифікат придатності
Характеристики
| Bandwidth | 8 GHz |
| Analog Channels | 4 |
| Digital Channels | 32 |
| Sampling Rate | 25 GS/s |
| Memory | 62.5 Mpts |
| Type | MSO |
| Vertical Resolution | 12 bit |
| Display Type | 15.6 TFT Capacitive Color Touch |
| Series | 6 Series B MSO |
| Depth | 11.7" |
| Display | LCD TFT |
| Interface | LAN / Ethernet, LXI, USB Host, USB, VGA or SVGA Out |
| Operating Temperature Range | 32-122°F |
| Risetime | 0.05 ns |
| Warranty | 1 Year |
