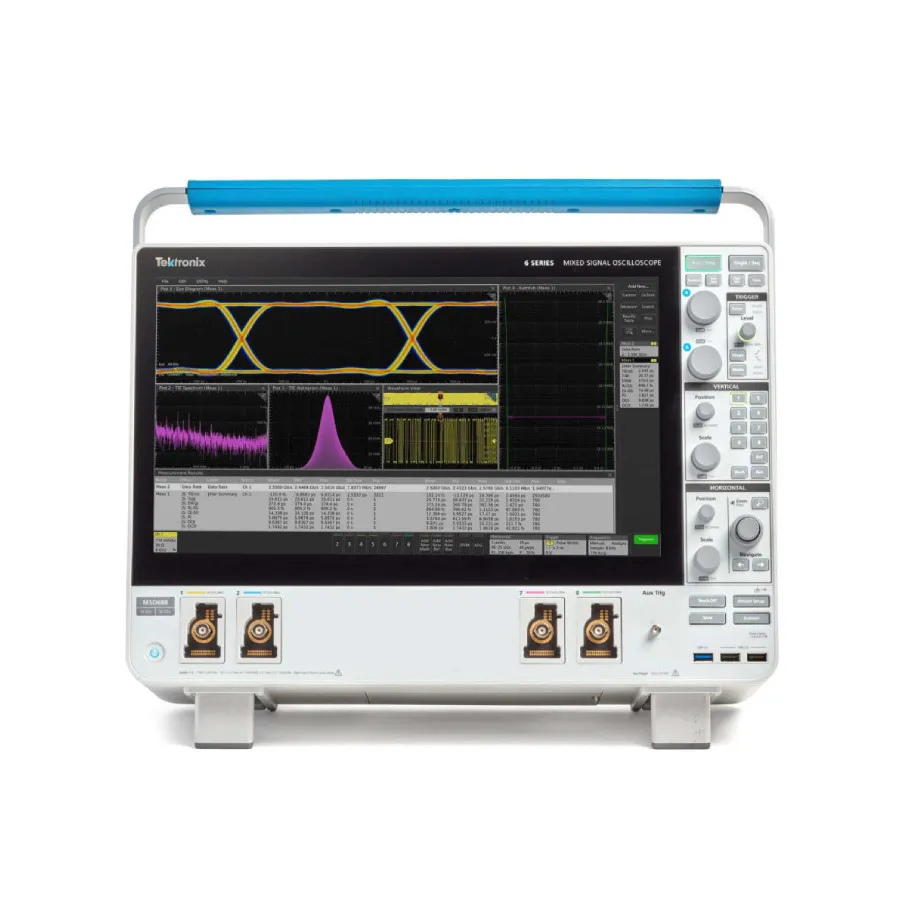

Tektronix MSO64B/6-BW-6000 Mixed Signal Oscilloscope

Огляд

Осцилограф змішаних сигналів Tektronix MSO64B/6-BW-6000 — професійний прилад для аналізу та відлагодження вбудованих систем з тактовими частотами та швидкостями шини у діапазоні ГГц. З пропускною здатністю 6 GHz та великим дисплеєм 15.6 дюймів з високою роздільною здатністю, він забезпечує найвищу вірність сигналу та видимість для складного аналізу сигналів та розв'язання проблем.

Основні характеристики

• Пропускна здатність 6 GHz із 4 каналами FlexChannel
• Дискретизація у реальному часі: 50 GS/s (2 канали), 25 GS/s (4 канали)
• 12-бітна роздільна здатність ADC, до 16-бітної у режимі High Res
• Довжина запису 62.5 Мточок, розширювана до 1 Gpoint
• 15.6-дюймовий ємнісний сенсорний екран з жестами pinch/zoom/swipe
• Технологія FlexChannel: кожен канал підтримує один аналоговий сигнал або вісім цифрових логічних входів
• Spectrum View для одночасного аналізу часової та частотної областей
• 36 автоматичних вимірювань та комплексні інструменти аналізу
• Множина типів тригерування, включаючи Edge, Pulse, Logic, Setup & Hold та Visual Trigger
• Сегментована пам'ять FastFrame з частотою захоплення >5,000,000 хвиль на секунду

Застосування

• Відлагодження вбудованих систем та аналіз сигналів
• Аналіз джитера та оцінка якості тактового сигналу
• Аналіз векторних сигналів та РЧ
• Тестування відповідності стандартам послідовних з'єднань (Ethernet, MIPI, Automotive Ethernet)
• Розв'язання проблем електромагнітних завад (EMI)
• Аналіз трифазних силових електроніки та приводів двигунів

Комплектація

• Пасивний зонд TPP1000 6 GHz для кожного каналу FlexChannel
• Передня панель з сумкою для аксесуарів
• Мишка
• Силовий кабель
• Сертифікат придатності
