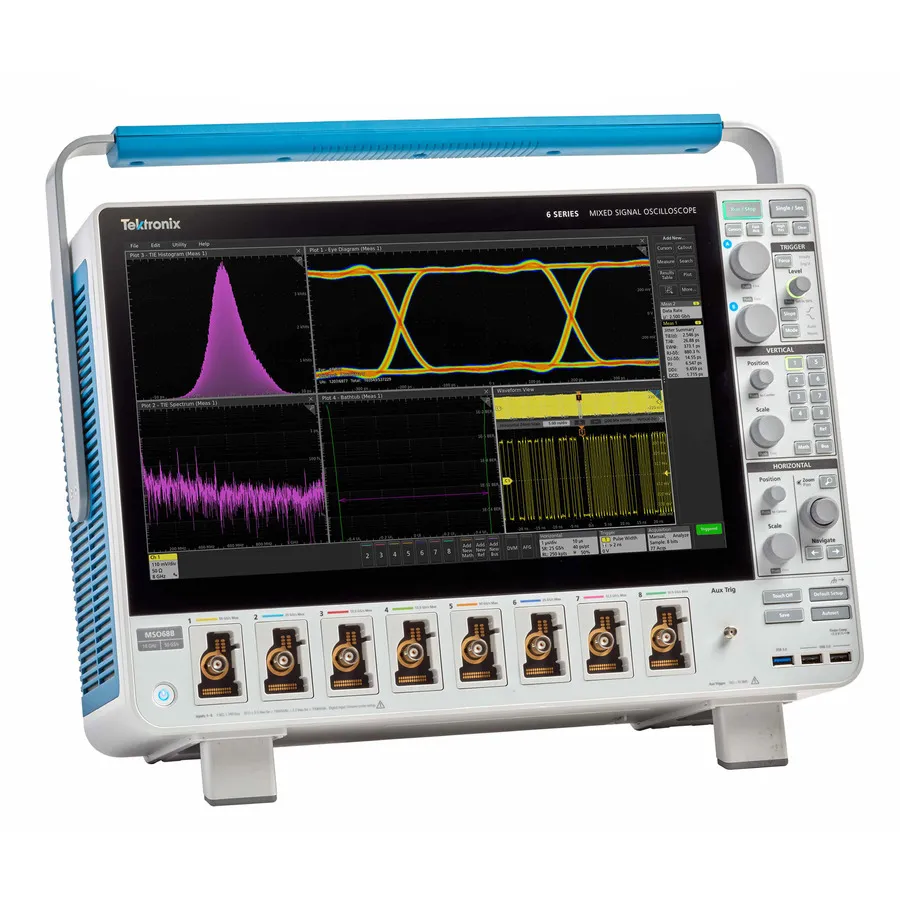

Tektronix MSO64B/6-BW-10000 Mixed Signal Oscilloscope

Огляд

Tektronix MSO64B/6-BW-10000 — це високо-смуговий мішаний осцилограф з аналоговою смугою пропускання 10 ГГц, що забезпечує винятково якість сигналу для верифікації та налагодження високошвидкісних проектів. З 12-розрядним ADC та превосходним низькошумовим захоплення, він захоплює тонкі деталі сигналу, мінімізуючи небажаний шум. 4 входи FlexChannel та 15,6-дюймовий Full HD сенсорний екран забезпечують комплексний аналіз складних вбудованих систем та високошвидкісних цифрових проектів.

Основні характеристики

• Аналогова смуга пропускання 10 ГГц з 4 входами FlexChannel
• Real-time дискретизація: 50 GS/s (2 канали), 25 GS/s (4 канали), 12.5 GS/s (>4 каналів)
• 12-розрядний ADC з вертикальною розширеністю до 16 розрядів у режимі High Res
• Довжина запису 62,5 Мпункту, розширювана до 1 Гпункту
• Частота захоплення хвилеформи перевищує 500 000 хвилеформ на секунду
• TEK061 front-end підсилювач для винятково низькошумового захоплення
• Технологія FlexChannel: один аналоговий сигнал або вісім цифрових логічних входів на канал з дополнительним логічним щупом TLP058
• 15,6-дюймовий (396 мм) Full HD сенсорний екран із жестами щипання/масштабування/прокручування/перетягування
• Режим Stacked Display для чіткої візуалізації множинних хвилеформ
• Spectrum View для одночасного аналізу частотної та часової області
• 36 автоматизованих вимірювань та розширені типи тригерів, включаючи Visual Trigger
• Wave Inspector керування для швидкої навігації через довгі довжини запису
• Підключення: USB 3.0 Host та Device, Gigabit Ethernet, DisplayPort, DVI-I, VGA та e*Scope дистанційне керування
• Дополнительний знімний SSD з операційною системою Windows 10
• Додатковий аналіз: Jitter розкладання, Eye Diagram, Mask/Limit Testing, декодування протоколу та тестування відповідності серійних стандартів

Застосування

• Налагодження високошвидкісних вбудованих систем з годинниками ГГц
• Розширений аналіз jitter годинника та характеризація часу
• Тестування відповідності високошвидкісних серійних стандартів
• Усунення електромагнітних завад (EMI) та ідентифікація джерел
• Характеризація 3-фазної силової електроніки та приводів двигунів
• Проектування джерела живлення та аналіз цілісності живлення
• RF аналіз сигналу та аналіз векторного сигналу з дополнительним програмним забезпеченням
• Запис хвилеформи та аналіз глибокої пам'яті

Комплектація

• Щуп TPP1000 1 ГГц для кожного каналу FlexChannel
• Передня кришка з інтегрованим мішком для аксесуарів
• Шнур живлення
• Сертифікат калібрування
• 1-річна гарантія на прилад та щупи
