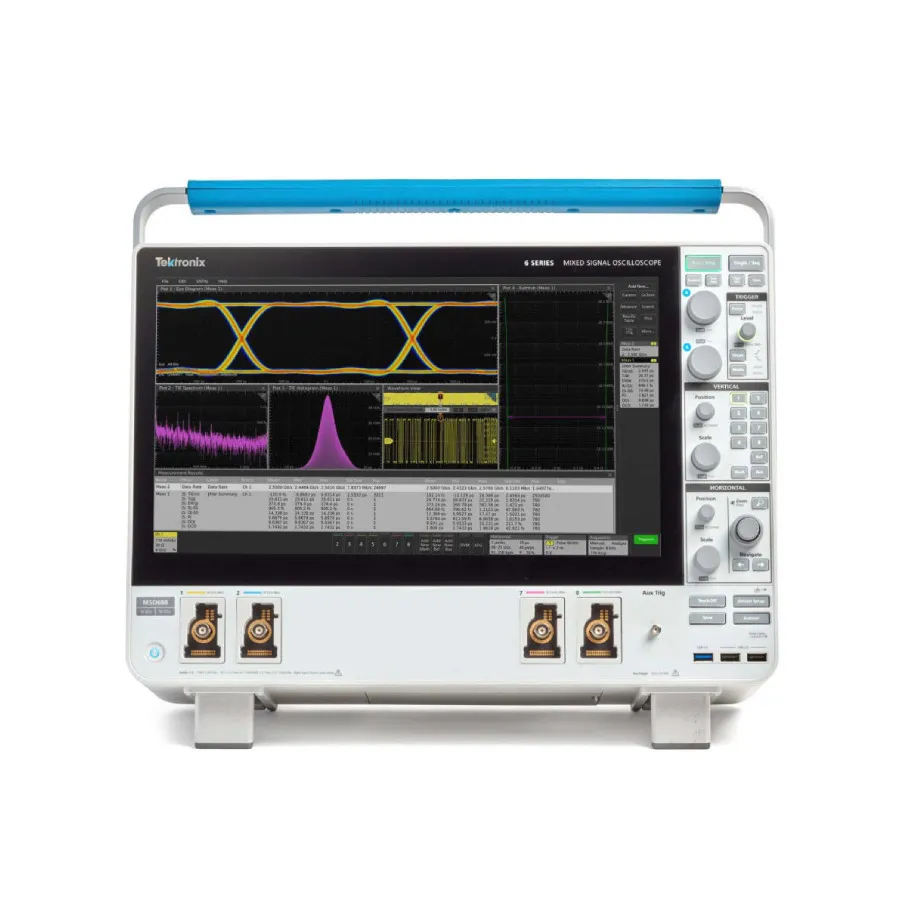

Tektronix MSO64B/6-BW-1000 Mixed Signal Oscilloscope
Tektronix MSO64B/6-BW-1000 мішаний осцилограф
Запитати ціну
Tektronix MSO64B/6-BW-1000 is a 1 GHz mixed signal oscilloscope with 4 FlexChannels, 50 GS/s peak sampling, and 15.6" touchscreen for embedded system analysis.
Деталі продукту
| Модель | MSO64B/6-BW-1000 |
| Виробник | Tektronix |
| Категорія | Digital Oscilloscopes |
| Наявність | На замовлення |
Опис
Огляд
Tektronix MSO64B/6-BW-1000 — це мішаний осцилограф з аналоговою смугою пропускання 1 ГГц, що забезпечує превосходну якість сигналу з 12-розрядним ADC та низькошумовим захоплення. Він забезпечує продуктивність, необхідну для аналізу та налагодження вбудованих систем та низькошвидкісних цифрових проектів. 4 входи FlexChannel та великий 15,6-дюймовий сенсорний екран надають комплексну візуалізацію сигналу з інтуїтивним сенсорним керуванням.
Основні характеристики
- Аналогова смуга пропускання 1 ГГц з 4 входами FlexChannel
- Real-time дискретизація: 50 GS/s (2 канали), 25 GS/s (4 канали), 12.5 GS/s (>4 каналів)
- 12-розрядний ADC з вертикальною розширеністю до 16 розрядів у режимі High Res
- Довжина запису 62,5 Мпункту, розширювана до 1 Гпункту
- Частота захоплення хвилеформи перевищує 500 000 хвилеформ на секунду
- Технологія FlexChannel: один аналоговий сигнал або вісім цифрових логічних входів на канал
- 15,6-дюймовий (396 мм) Full HD сенсорний екран із жестами щипання/масштабування/прокручування/перетягування
- Spectrum View для одночасного аналізу частотної та часової області
- 36 автоматизованих вимірювань та розширені типи тригерів, включаючи Visual Trigger та Sequence тригери
- Підключення: USB 3.0 Host та Device, Gigabit Ethernet, DisplayPort, DVI, VGA та e*Scope дистанційне керування
- Додатковий аналіз: Jitter аналіз, Eye Diagram, Mask/Limit Testing, декодування протоколу та тестування відповідності
Застосування
- Налагодження та характеризація вбудованих систем
- Аналіз годинника та часу
- Тестування відповідності серійних стандартів
- Проектування та перевірка джерела живлення
- Вимірювання цілісності живлення
- Аналіз трифазних інвертерів та приводів двигунів
- Усунення електромагнітних завад (EMI)
Комплектація
- Щуп TPP1000 1 ГГц з низьким конденсатором для кожного каналу
- Передня кришка з інтегрованим мішком для аксесуарів
- USB миша
- Шнур живлення
- Посібник з встановлення та комплексна довідка
- Сертифікат відстежуваності
- 1-річна гарантія на прилад та щупи
Характеристики
| Bandwidth | 1 GHz |
| Analog Channels | 4 |
| Digital Channels | 32 |
| Sampling Rate | 25 GS/s |
| Memory | 62.5 Mpts |
| Type | MSO |
| Vertical Resolution | 12 bit |
| Display Type | 15.6 TFT Capacitive Color Touch |
| Series | 6 Series B MSO |
| Depth | 11.7" |
| Display | LCD TFT |
| Interface | LAN / Ethernet, LXI, USB Host, USB, VGA or SVGA Out |
| Operating Temperature Range | 32-122°F |
| Risetime | 0.4 ns |
| Warranty | 1 Year |
