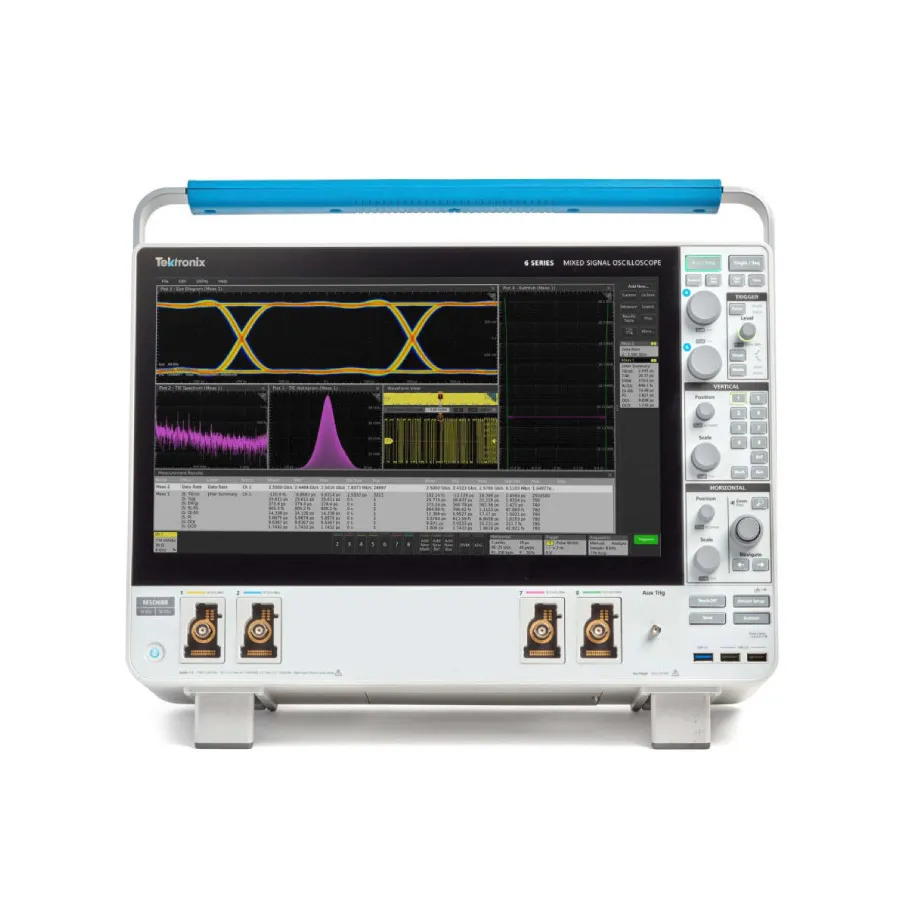

Tektronix MSO64B-TAA 6-BW-8000 Mixed Signal Oscilloscope
Tektronix MSO64B-TAA 6-BW-8000 мішаний осцилограф
Tektronix MSO64B-TAA 6-BW-8000 is a TAA-compliant 8 GHz mixed signal oscilloscope with 4 FlexChannels, 50 GS/s peak sampling, and 15.6" touchscreen.
Деталі продукту
| Модель | MSO64B-TAA 6-BW-8000 |
| Виробник | Tektronix |
| Категорія | Digital Oscilloscopes |
| Наявність | На замовлення |
Опис
Огляд
Tektronix MSO64B-TAA 6-BW-8000 — це мішаний осцилограф, який відповідає Trade Agreements Act (TAA) та виготовлений у США для державних та нормативно-регульованих закупівель. Він забезпечує аналогову смугу пропускання 8 ГГц, превосходну якість сигналу з 12-розрядним ADC та низькошумовим захоплення, а також гнучкий багатоканальний аналіз для високошвидкісних цифрових проектів. 4 входи FlexChannel та 15,6-дюймовий Full HD сенсорний екран забезпечують інтуїтивний аналіз складних вбудованих систем.
Основні характеристики
- Аналогова смуга пропускання 8 ГГц з 4 входами FlexChannel
- Real-time дискретизація: 50 GS/s (2 канали), 25 GS/s (4 канали), 12.5 GS/s (>4 каналів)
- 12-розрядний ADC з вертикальною розширеністю до 16 розрядів у режимі High Res
- Довжина запису 62,5 Мпункту, розширювана до 1 Гпункту
- Частота захоплення хвилеформи перевищує 500 000 хвилеформ на секунду
- Технологія FlexChannel: один аналоговий сигнал або вісім цифрових логічних входів на канал з дополнительним логічним щупом TLP058
- 15,6-дюймовий (396 мм) Full HD сенсорний екран із жестами щипання/масштабування/прокручування/перетягування
- Режим Stacked Display для чіткої візуалізації множинних хвилеформ
- Spectrum View для одночасного аналізу частотної та часової області
- 36 автоматизованих вимірювань та розширені типи тригерів, включаючи Visual Trigger
- Підключення: USB 3.0 Host та Device, Gigabit Ethernet, DisplayPort, DVI-I, VGA та e*Scope дистанційне керування
- Дополнительний знімний SSD з операційною системою Windows 10
- Додатковий аналіз: Jitter, Eye Diagram, Mask/Limit Testing, декодування протоколу та тестування відповідності серійних стандартів
Застосування
- Налагодження вбудованих систем з годинниками ГГц
- Аналіз jitter годинника та характеризація часу
- Тестування відповідності високошвидкісних серійних стандартів
- Усунення електромагнітних завад (EMI)
- Аналіз 3-фазної силової електроніки та приводів двигунів
- Проектування джерела живлення та перевірка цілісності
- RF аналіз сигналу та аналіз векторного сигналу
Комплектація
- Щуп TPP1000 1 ГГц для кожного каналу FlexChannel
- Передня кришка з інтегрованим мішком для аксесуарів
- Шнур живлення
- Сертифікат калібрування
- 1-річна гарантія на прилад та щупи
Характеристики
| Bandwidth | 8 GHz |
| Analog Channels | 4 |
| Digital Channels | 32 |
| Sampling Rate | 25 GS/s |
| Memory | 62.5 Mpts |
| Type | MSO |
| Vertical Resolution | 12 bit |
| Display Type | 15.6 TFT Capacitive Color Touch |
| Series | 6 Series B MSO |
| Depth | 11.7" |
| Display | LCD TFT |
| Interface | LAN / Ethernet, LXI, USB Host, USB, VGA or SVGA Out |
| Operating Temperature Range | 32-122°F |
| Risetime | 0.05 ns |
| Warranty | 1 Year |
Запит ціни
