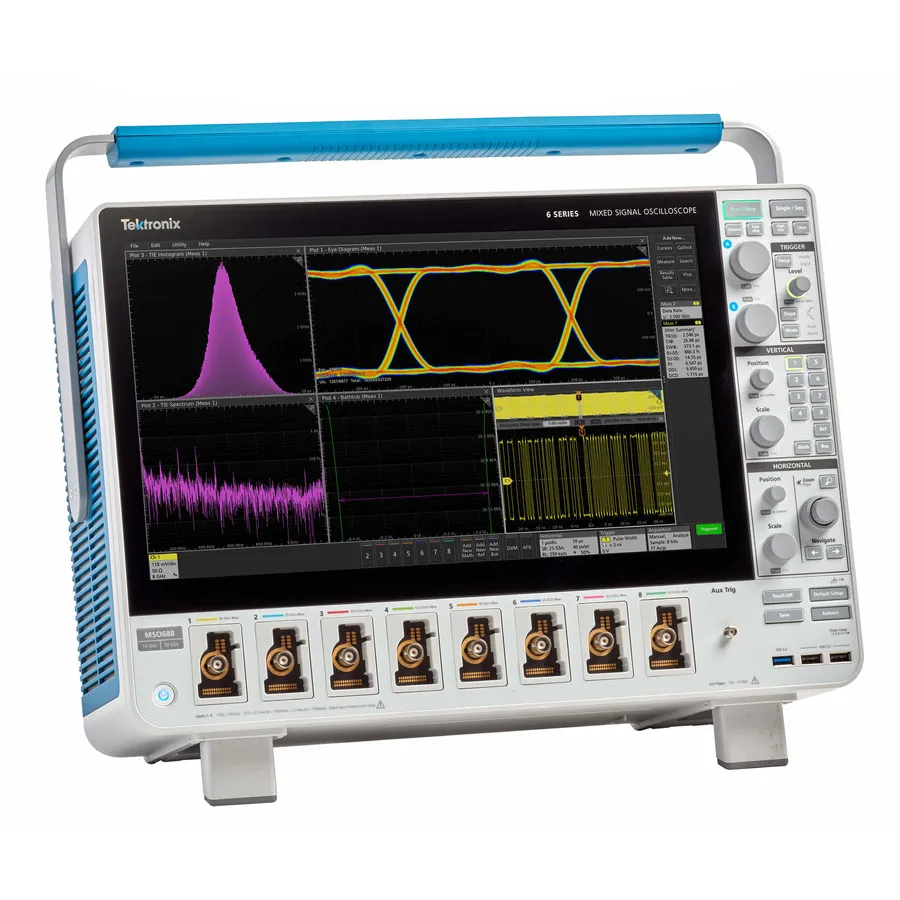

Tektronix MSO64B-TAA 6-BW-10000 Mixed Signal Oscilloscope

Огляд

Tektronix 6 Series B MSO — це цифровий осцилограф змішаних сигналів, сертифікований за TAA, розроблений для державних та регульованих покупців, які потребують відповідності Trade Agreements Act. З максимальною смугою пропускання 10 GHz він забезпечує найкращу точність сигналу для аналізу високошвидкісних вбудованих систем з годинниками та шинами GHz.

Основні характеристики

• Смуга пропускання 10 GHz
• 4 входи FlexChannel (кожен може бути аналоговим або 8 цифровими логічними входами з опціональним зондом TLP058)
• Частота дискретизації в реальному часі: 50 GS/s (2 канали), 25 GS/s (4 канали)
• Довжина запису: 62.5 Mpoints стандартна (розширювана до 1 Gpoints)
• 12-бітний ADC з режимом High Res до 16 біт
• 15.6-дюймовий HD сенсорний екран ємнісного типу (1920 × 1080)
• Частота захоплення форми хвилі: понад 500,000 форм хвилі/сек
• Розширена тригеризація: Edge, Pulse Width, Runt, Timeout, Window, Logic, Setup & Hold, Rise/Fall Time, Visual Trigger
• 36 автоматичних вимірювань та Spectrum View для аналізу в частотній області
• Сегментована пам'ять FastFrame (понад 5 мільйонів форм хвилі/сек)
• Дистанційне перегляд та контроль e*Scope через веб-браузер
• Підключення: USB Host (7 портів), USB 3.0 Device, LAN, DisplayPort, DVI-I, VGA

Застосування

• Аналіз jitter та характеристика годинника
• Аналіз векторного сигналу з RF вимірюваннями та модуляційним аналізом
• Тестування відповідності серійних стандартів (Ethernet, Automotive Ethernet, MIPI D-PHY)
• Усунення неполадок електромагнітних перешкод (EMI)
• Аналіз потужності трифазних систем для інверторів, двигунів та приводів
• Налагодження високошвидкісних вбудованих систем

Комплектація

• Пасивний зонд TPP1000 1 GHz для кожного FlexChannel
• Передня кришка з інтегрованою сумкою для аксесуарів
• Миша
• Кабель живлення
• Друкована інструкція з встановлення
• Сертифікат простежуваності
• Гарантія на 1 рік на прилад та зонди
