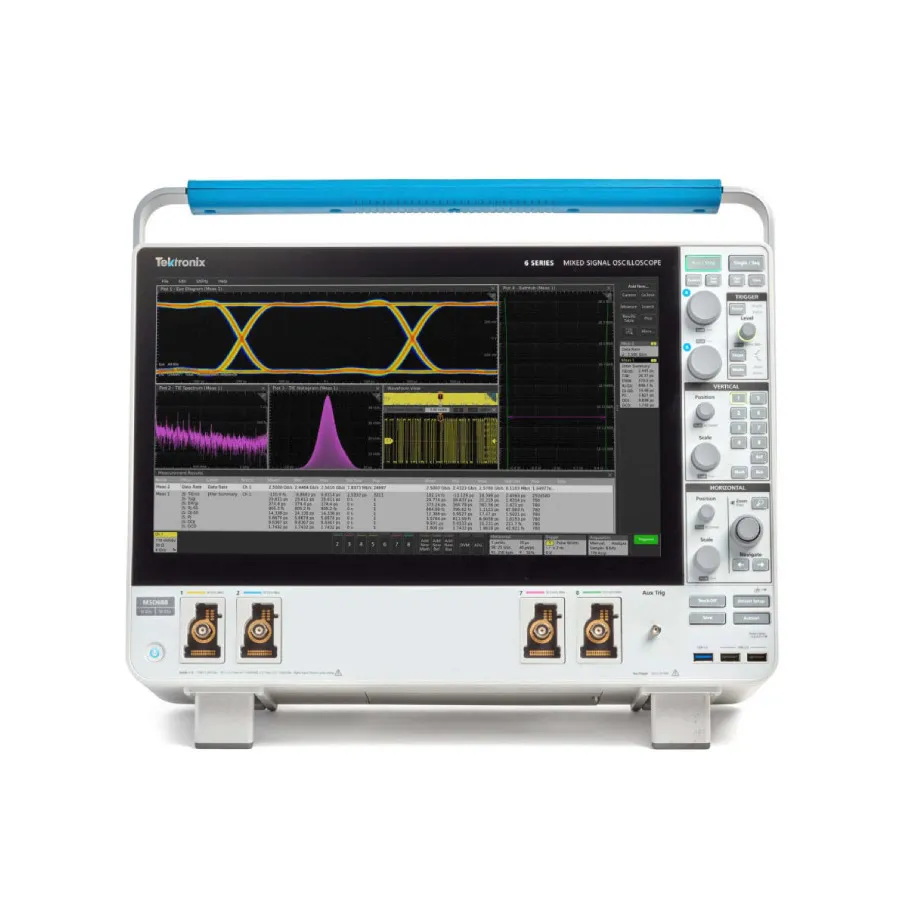

Tektronix MSO64B-TAA 6-BW-1000 Mixed Signal Oscilloscope

Огляд

Tektronix 6 Series B MSO — це цифровий осцилограф змішаних сигналів, сертифікований за TAA, розроблений для державних та регульованих покупців, які потребують відповідності Trade Agreements Act. Він поєднує високу смугу пропускання, низькошумовий сигнал та гнучкий багатоканальний аналіз для сучасних високошвидкісних конструкцій.

Основні характеристики

• Смуга пропускання 1 GHz
• 4 входи FlexChannel (кожен може бути аналоговим або 8 цифровими логічними входами з опціональним зондом TLP058)
• Частота дискретизації в реальному часі: 50 GS/s (2 канали), 25 GS/s (4 канали)
• Довжина запису: 62.5 Mpoints стандартна (розширювана до 1 Gpoints)
• 12-бітний ADC з режимом High Res до 16 біт
• 15.6-дюймовий HD сенсорний екран ємнісного типу (1920 × 1080)
• Частота захоплення форми хвилі: понад 500,000 форм хвилі/сек
• Розширена тригеризація: Edge, Pulse Width, Runt, Timeout, Window, Logic, Setup & Hold, Rise/Fall Time, Visual Trigger
• 36 автоматичних вимірювань та Spectrum View для аналізу в частотній області
• Сегментована пам'ять FastFrame (понад 5 мільйонів форм хвилі/сек)
• Дистанційне перегляд та контроль e*Scope через веб-браузер
• Підключення: USB Host (7 портів), USB 3.0 Device, LAN, DisplayPort, DVI-I, VGA

Застосування

• Аналіз jitter та характеристика годинника
• Аналіз векторного сигналу з RF вимірюваннями та модуляційним аналізом
• Тестування відповідності серійних стандартів (Ethernet, Automotive Ethernet, MIPI D-PHY)
• Усунення неполадок електромагнітних перешкод (EMI)
• Аналіз потужності трифазних систем для інверторів, двигунів та приводів
• Налагодження високошвидкісних вбудованих систем

Комплектація

• Пасивний зонд TPP1000 1 GHz для кожного FlexChannel
• Передня кришка з інтегрованою сумкою для аксесуарів
• Миша
• Кабель живлення
• Друкована інструкція з встановлення
• Сертифікат простежуваності
• Гарантія на 1 рік на прилад та зонди
