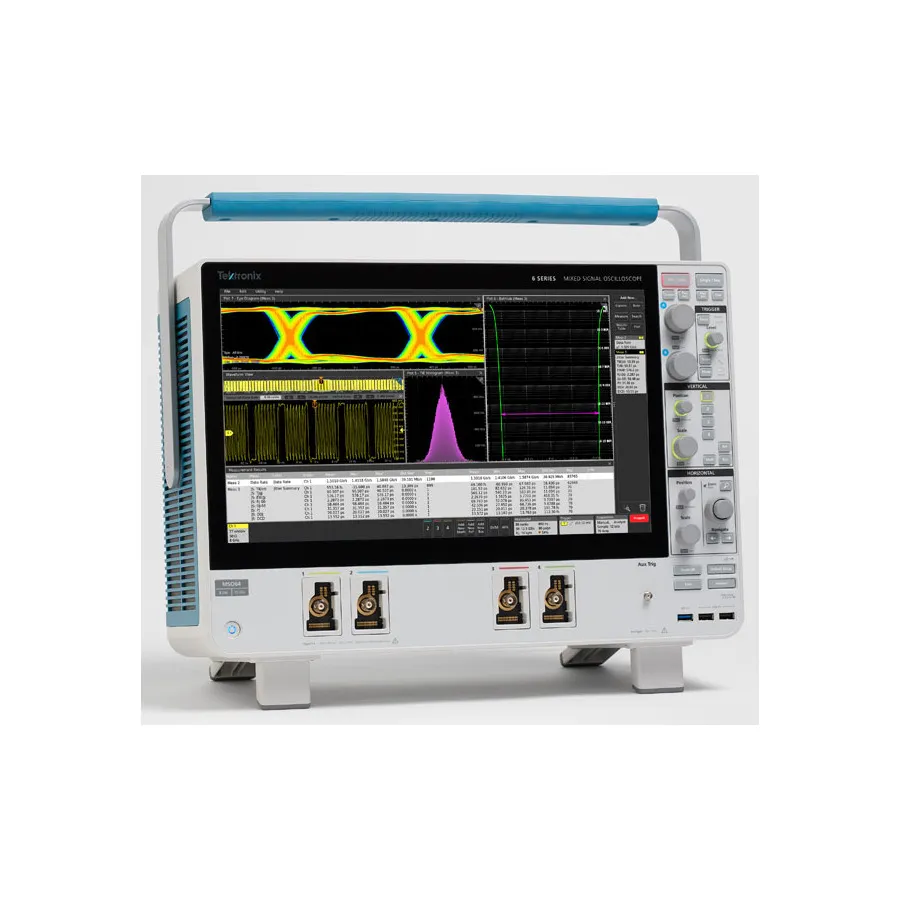

Tektronix MSO64B 6-BW-10000 Mixed Signal Oscilloscope

Огляд

Tektronix MSO64B 6-BW-10000 — высокопродуктивний змішаний сигнальний осцилограф із пропускною здатністю до 10 GHz, забезпечуючи найменший вхідний шум і найкращу точність сигналу для аналізу складних вбудованих систем із GHz-частотою годинника та швидкістю шини. 6 Series B пропонує гнучкі конфігурації каналів, великий високоякісний дисплей та інтуїтивний сенсорний інтерфейс для ефективного налагодження та аналізу сигналу.

Основні характеристики

• 4 входи FlexChannel із гнучкою конфігурацією: одиничний аналоговий канал, восьмома цифровими логічними входами або одночасними аналоговими та спектральними поглядами на канал
• Пропускна здатність до 10 GHz із 50 GS/s частотою дискретизації в реальному часі (2 канали) або 25 GS/s (4 канали)
• 12-бітний ADC з до 16 біт у режимі High Res
• Стандартна довжина запису 62,5 Mpoints, розширена до 1 Gpoint
• 15,6-дюймовий високоякісний (1920 x 1080) ємнісний сенсорний дисплей із жестами pinch-zoom, drag та swipe
• Понад 500 000 форм сигналу на секунду з технологією Digital Phosphor
• Розширене запускання: Edge, Pulse Width, Runt, Timeout, Window, Logic, Setup & Hold, Rise/Fall Time, Visual Trigger та запуски серійних пакетів
• Spectrum View із незалежними керуваннями придбання в частотній та часовій областях
• 36 автоматичних вимірювань з аналізом статистики в реальному часі
• Підтримка серійних протоколів: I2C, SPI, I3C, RS-232/422/485, CAN, CAN FD, LIN, FlexRay, MIPI D-PHY, USB 2.0, Ethernet та інші
• Режим укладеного дисплея для поліпшеної візуалізації багатьох форм сигналу
• Опціональний інтегрований генератор AFG та цифровий вольтметр (DVM)
• Інтерфейс зонду TekVPI з інтегрованим розподілом живлення
• e*Scope для дистанційного керування через веб-браузер
• Змінний SSD на вибір вбудованої ОС або Windows 10

Застосування

• Налагодження вбудованих систем та мікроконтролерів
• Аналіз високошвидкісного цифрового сигналу
• Енергоелектроніка та аналіз приводу мотора з трьома фазами
• Розробка автомобільної електроніки
• Розробка та верифікація електропостачання
• Аналіз протоколу серійної комунікації та тестування відповідності
• Вимірювання цілісності потужності та сигналу

Комплектація

• Один зонд TPP1000 1 GHz на канал FlexChannel
• Передній кожух з інтегрованою кишенею аксесуарів
• Кабель живлення
• Сертифікат калібрування
