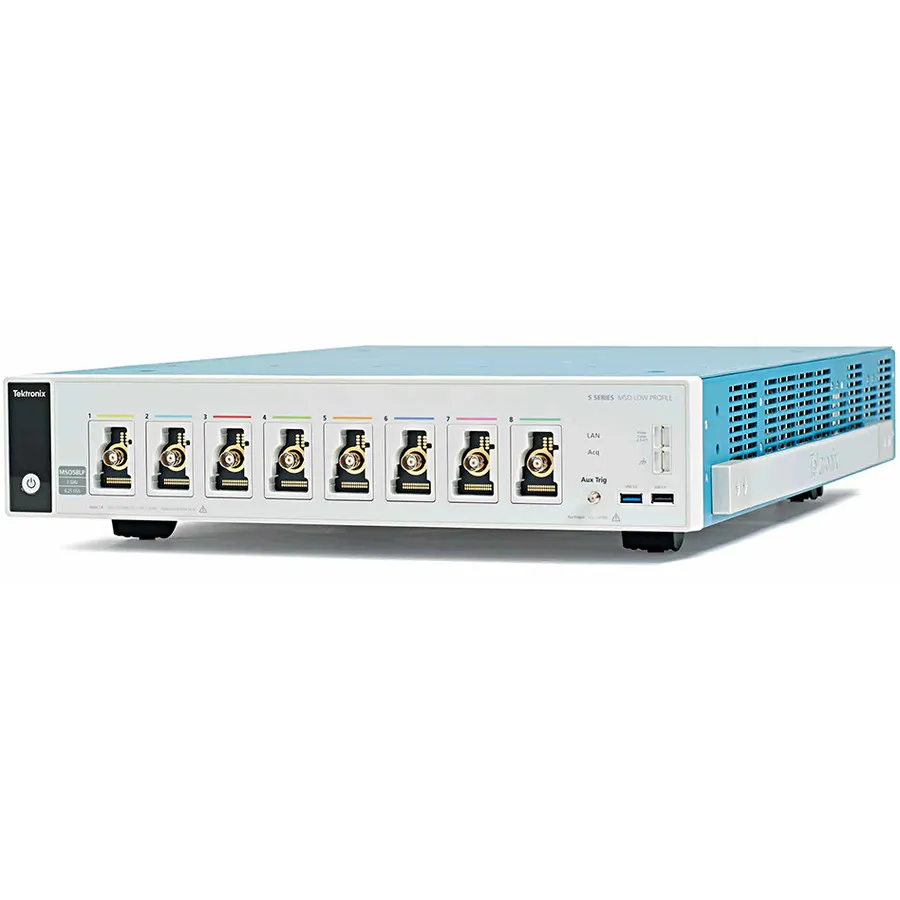

Tektronix MSO58LP/BW-1000RL Mixed Signal Oscilloscope
Tektronix MSO58LP/BW-1000RL змішаний сигнальний осцилограф
8-channel low profile oscilloscope with 1 GHz bandwidth, 6.25 GS/s sample rate, rack-mount design supporting analog and spectrum views with optional digital channels.
Деталі продукту
| Модель | MSO58LP/BW-1000RL |
| Виробник | Tektronix |
| Категорія | Digital Oscilloscopes |
| Наявність | На замовлення |
Опис
Огляд
Tektronix MSO58LP/BW-1000RL — низькопрофільний змішаний сигнальний осцилограф, розроблений для монтажу в стійку та середовищ з обмеженим простором. Він забезпечує 8 FlexChannel входів з пропускною здатністю 1 GHz у пакеті висотою 2U, надаючи продуктивність настільної версії 5 Series MSO в компактній формі. Прилад пропонує одночасний аналіз аналога та спектру з опціональними цифровими логічними входами, що робить його ідеальним для систем вимірювання з високою щільністю каналів.
Основні характеристики
- 8 FlexChannel входів з пропускною здатністю 1 GHz, налаштовуються як аналога, цифра або спектральне представлення
- Частота дискретизації 6.25 GS/s в реальному часі з опцією інтерполяції 500 GS/s
- 12-бітний ADC з розширенням до 16 біт у режимі High Res
- Довжина запису від 125 М до 500 М точок (опціонально)
- Дизайн висотою 2U для монтажу в стійку з бічними повітряними отворами для прямого складування
- Крім того встановлені кронштейни для монтажу в стійку, готові до розгортання
- Одночасний аналіз часової та частотної областей через технологію Spectrum View
- 36 стандартних вимірювань та захоплення хвилеформ >500,000 хвилеформ на секунду
- Режим FastFrame сегментованої пам'яті з >5,000,000 хвилеформ на секунду частотою спусків
- Інтегрований аналіз дрижання та вимірювання часового інтервалу помилок (TIE)
- Опціональна підтримка зовнішнього сенсорного монітора для інтерфейсу, подібного до настільного комп'ютера
- Вбудований цифровий вольтметр та лічильник частоти спусків
Застосування
- Системи вимірювання з високою щільністю каналів
- Проектування та налагодження вбудованих систем у середовищах стійок
- Аналіз та характеризація потужності в системах вимірювання
- Аналіз та налагодження високошвидкісних послідовних протоколів
Комплектація
- Кронштейни для монтажу в стійку встановлені
- Кабель живлення
- Інструкція з установки та безпеки
- Сертифікат калібрування з простежуваністю до Національного метрологічного інституту
- Трирічна гарантія на прилад
Характеристики
| Bandwidth | 1 GHz |
| Analog Channels | 8 |
| Digital Channels | 64 |
| Sampling Rate | 6.25 GS/s |
| Memory | 125 Mpts |
| Type | MSO |
| Vertical Resolution | 12 bit |
| Display Type | 15.6 TFT Capacitive Color Touch |
| Series | 5 Series MSO |
| Attenuation | 2X |
| Certificate of Calibration | Yes |
| Depth | 23.85" |
| Display | External Monitor |
| Operating Temperature Range | 32-122°F |
| Risetime | 5 ns |
| Warranty | 3 Years |
