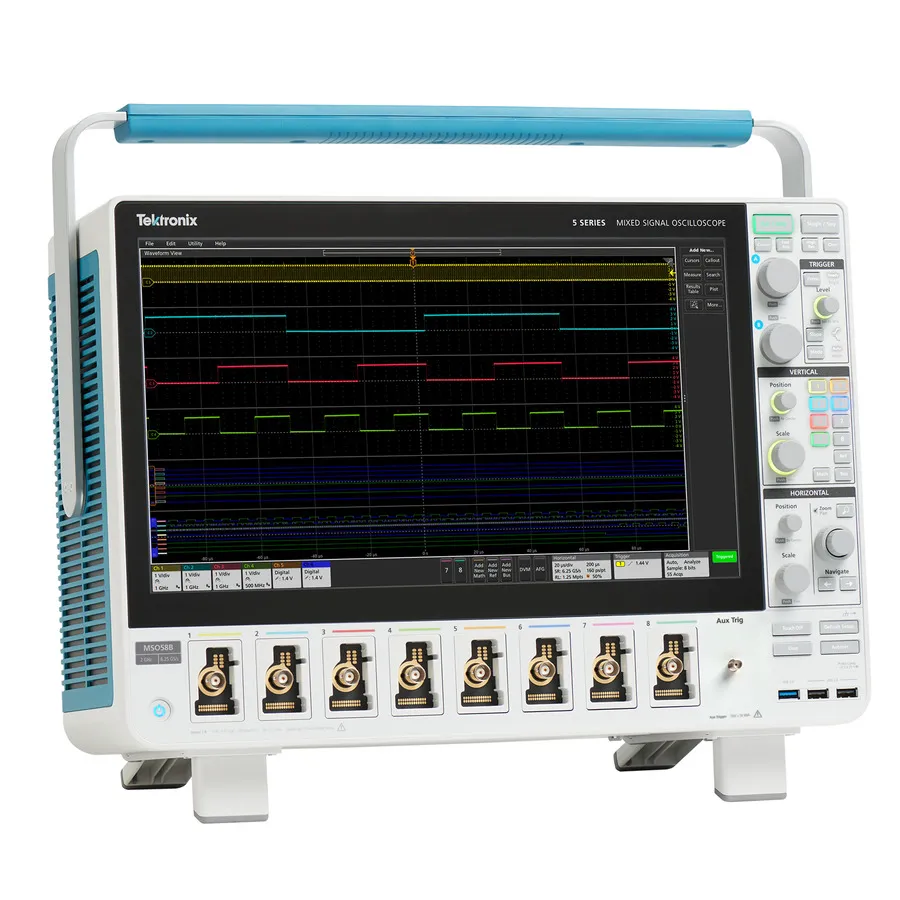

Tektronix MSO58B/5-BW-350 Mixed Signal Oscilloscope
Tektronix MSO58B/5-BW-350 змішаний сигнальний осцилограф
8-channel mixed signal oscilloscope with 350 MHz bandwidth, 6.25 GS/s real-time sample rate, and FlexChannel inputs enabling simultaneous analog and spectrum analysis.
Деталі продукту
| Модель | MSO58B/5-BW-350 |
| Виробник | Tektronix |
| Категорія | Digital Oscilloscopes |
| Наявність | На замовлення |
Опис
Огляд
Tektronix MSO58B/5-BW-350 — змішаний сигнальний осцилограф, розроблений для інженерів та дослідників, які працюють зі складними системами. Він поєднує 8 FlexChannel аналогових входів з опціональними цифровими логічними каналами, забезпечуючи висококвалітні хвилеформи та передовий спектральний аналіз. 15.6-дюймовий HD сенсорний екран, масштабована архітектура та потужні інструменти налагодження роблять його ідеальним для проектування вбудованих систем, аналізу потужності та тестування високошвидкісних послідовних протоколів.
Основні характеристики
- 8 FlexChannel входів з пропускною здатністю 350 MHz, налаштовуються як аналога, цифра або спектральне представлення
- Частота дискретизації 6.25 GS/s в реальному часі з опцією інтерполяції 500 GS/s
- 12-бітний ADC з розширенням до 16 біт у режимі High Res
- Довжина запису від 62.5 М до 500 М точок (стандартно)
- Одночасний аналіз часової та частотної областей через технологію Spectrum View
- Інтегрований DPOJET Essentials аналіз дрижання та характеру ока
- Вбудований генератор довільних/функціональних сигналів з можливістю 100 MHz синусу
- 15.6-дюймовий HD TFT сенсорний екран з інтерфейсом pinch-swipe-zoom
- Комплексне підключення: USB Host, USB 3.0 Device, LAN, DisplayPort, DVI-D, VGA
- Опціональне сховище 250 GB з знімним SSD
- Програмне забезпечення TekScope для дистанційного аналізу та обробки хвилеформ з декількох приладів
- Робоча область TekDrive для спільного доступу та аналізу файлів
Застосування
- Проектування та налагодження вбудованих систем
- Аналіз та характеризація потужності
- Тестування високошвидкісних послідовних протоколів
- Аналіз дрижання та тайм-інг для характеризації системи
Комплектація
- Один пасивний аналоговий зонд на FlexChannel (TPP0500B 500 MHz)
- Кабель живлення
- Інструкція з установки та безпеки
- Сертифікат калібрування з простежуваністю до Національного метрологічного інституту
- Однорічна гарантія на прилад і зонди
Характеристики
| Bandwidth | 350 MHz |
| Analog Channels | 8 |
| Digital Channels | 64 |
| Sampling Rate | 6.25 GS/s |
| Memory | 62.5 Mpts |
| Type | MSO |
| Vertical Resolution | 12 bit |
| Display Type | 15.6 TFT Capacitive Color Touch |
| Series | 5 Series B MSO |
| Accessories | TDP0500, TDP1000, TDP1500, TDP3500, TDP4000, THDP0100, THDP0200, TIVP02, TIVP02L, TIVP05, TIVP05L, TIVP1, TIVP1L, TMDP0200 |
| Attenuation | 2X |
| Certificate of Calibration | Yes |
| Depth | 11.7" |
| Display | LCD TFT |
| Interface | LAN / Ethernet, LXI, USB Host, USB, VGA or SVGA Out |
| Operating Temperature Range | 32-122°F |
| Risetime | 1.15 ns |
| Warranty | 1 Year |
