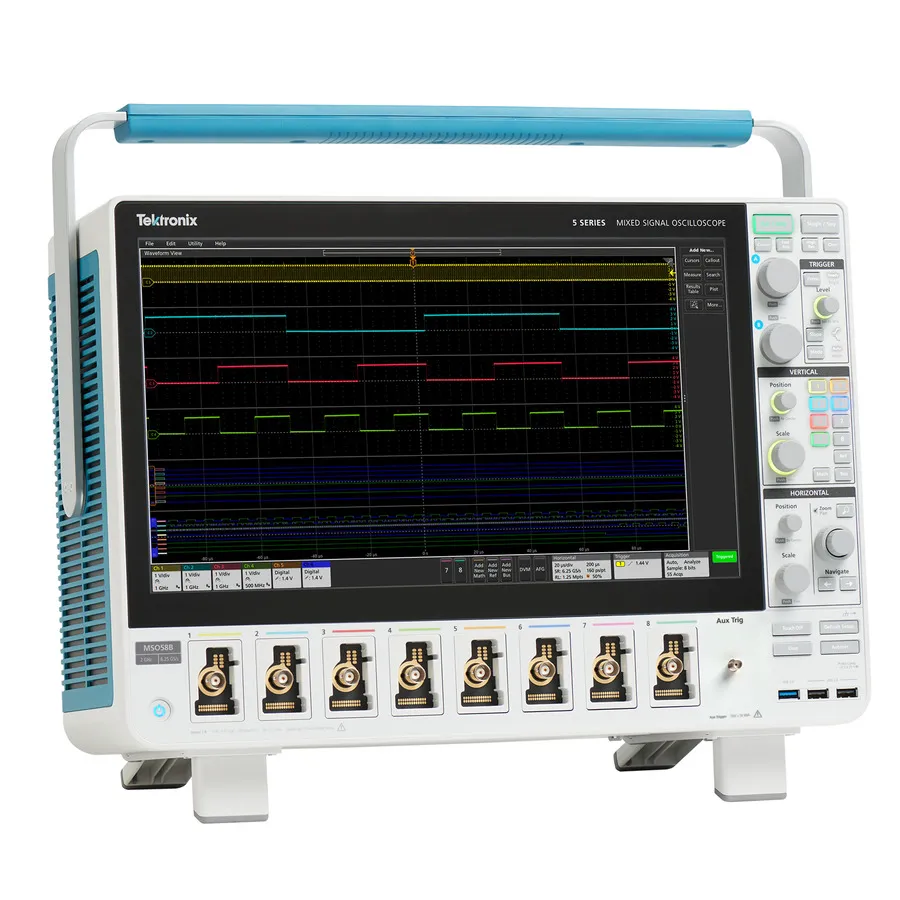

Tektronix MSO58B/5-BW-2000 Mixed Signal Oscilloscope
Tektronix MSO58B/5-BW-2000 змішаний осцилограф
Запитати ціну
Tektronix MSO58B/5-BW-2000 is an 8-channel mixed signal oscilloscope with 2 GHz bandwidth, 6.25 GS/s sampling, 12-bit ADC, and FlexChannel technology for high-speed design.
Деталі продукту
| Модель | MSO58B/5-BW-2000 |
| Виробник | Tektronix |
| Категорія | Digital Oscilloscopes |
| Наявність | На замовлення |
Опис
Огляд
Tektronix MSO58B/5-BW-2000 — це 8-канальний змішаний осцилограф, розроблений для інженерів та дослідників, які працюють зі складними вбудованими системами. Оснащений 12-бітним АЦП високої розрізняльної здатності, великим HD сенсорним екраном та гнучкими входами FlexChannel, забезпечує високовірні хвильові форми та просунутий спектральний аналіз для комплексного спостереження сигналів та ефективного усунення несправностей.
Основні характеристики
- 8 входів FlexChannel, кожен налаштовуються як аналоговий, цифровий (з датчиком TLP058) або одночасно аналоговий/спектр
- Смуга пропускання 2 ГГц з дискретизацією в реальному часі 6,25 GS/s та інтерпольованою 500 GS/s
- 12-бітний АЦП з можливістю розрізняльної здатності до 16 біт у режимі High Res
- 15,6-дюймовий HD сенсорний екран (1920 × 1080) з ємнісною сенсорною технологією
- Довжина запису від 62,5M до 500M точок
- Допоміжний вхід тригера для синхронізації без використання каналів введення
- Інтегрований DPOJET Essentials для аналізу джитера та діаграм очей
- Вбудований генератор довільної/функціональної форми хвилі з 13 типами форм хвилі та 128k довільних форм хвилі
- Режим History для захоплення та перегляду множинних подій тригера
- Опціональне знімне SSD на 250 ГБ для безпечного зберігання даних
Застосування
- Розроблення та перевірка вбудованих систем
- Аналіз подачі та аналіз живлення
- Тестування швидкісної послідовної шини (I2C, SPI, RS-232)
- Змішаний сигнальний дебаг та усунення несправностей
- Аналіз джитера та часових характеристик
- Частотна та спектральна аналітика
Комплектація
- Один пасивний аналоговий датчик TPP1000 1 ГГц на FlexChannel
- Кабель живлення
- Посібник з встановлення та безпеки
- Сертифікат калібрування з документацією прослідковуваності
- Передня панель з інтегрованою сумкою для аксесуарів
- Однорічна гарантія, що охоплює деталі та робочу силу
Характеристики
| Bandwidth | 2 GHz |
| Analog Channels | 8 |
| Digital Channels | 64 |
| Sampling Rate | 6.25 GS/s |
| Memory | 62.5 Mpts |
| Type | MSO |
| Vertical Resolution | 12 bit |
| Display Type | 15.6 TFT Capacitive Color Touch |
| Series | 5 Series B MSO |
| Accessories | TDP0500, TDP1000, TDP1500, TDP3500, TDP4000, THDP0100, THDP0200, TIVP02, TIVP02L, TIVP05, TIVP05L, TIVP1, TIVP1L, TMDP0200 |
| Attenuation | 2X |
| Certificate of Calibration | Yes |
| Depth | 11.7" |
| Display | LCD TFT |
| Interface | LAN / Ethernet, LXI, USB Host, USB, VGA or SVGA Out |
| Operating Temperature Range | 32-122°F |
| Risetime | 0.225 ns |
| Warranty | 1 Year |
