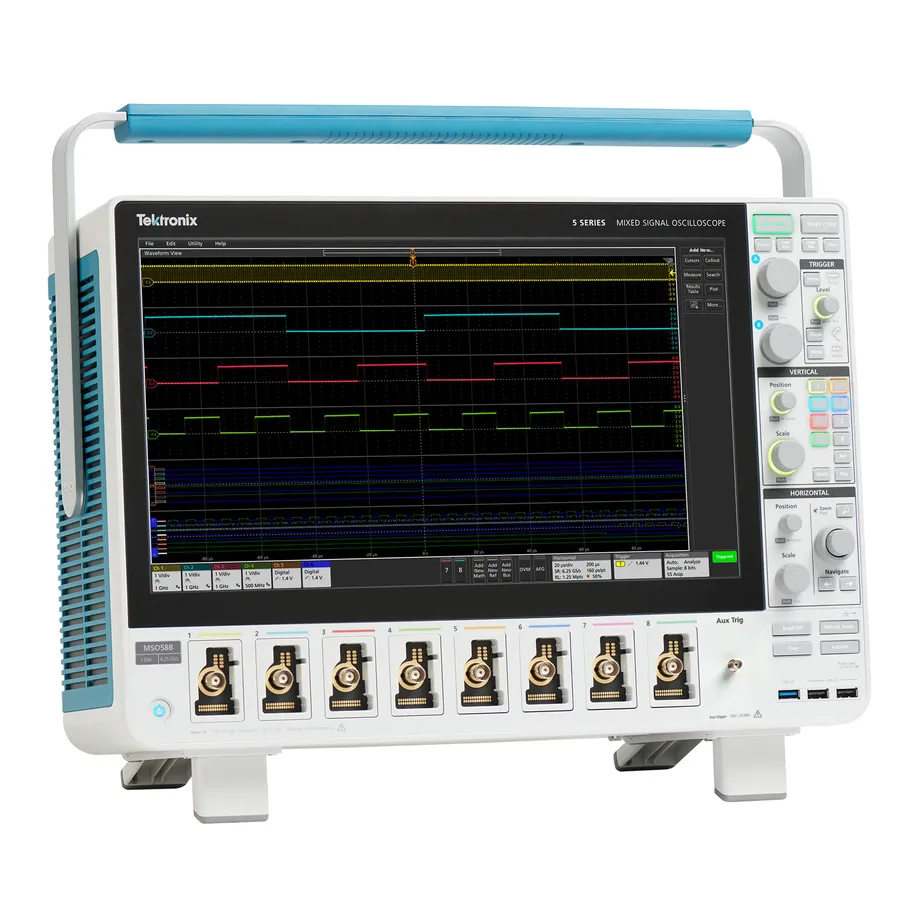

Tektronix MSO58B 5 Series B Mixed Signal Oscilloscope
Tektronix MSO58B осцилограф серії 5B змішаного сигналу
Tektronix MSO58B 5 Series B mixed-signal oscilloscope with 2 GHz bandwidth, 12-bit ADC, 8 FlexChannel inputs, and TAA compliance.
Деталі продукту
| Модель | MSO58B-TAA 5-BW-2000 |
| Виробник | Tektronix |
| Категорія | Digital Oscilloscopes |
| Наявність | На замовлення |
Опис
Огляд
Tektronix MSO58B — це осцилограф серії 5B змішаного сигналу, призначений для вирішення найскладніших завдань вимірювань. Ця версія, сумісна з TAA, дозволяє урядовим та регульованим покупцям відповідати вимогам Trade Agreements Act, одночасно використовуючи переваги платформи: 12-бітний АЦП з високою розрізняючістю, великий HD сенсорний екран та гнучкі входи FlexChannel для комплексного змішаносигнального аналізу. Розроблений для інженерів, які працюють зі складними системами, він забезпечує неперевершену видимість сигналу.
Основні характеристики
- 8 входів FlexChannel для до 8 аналогових або 64 цифрових сигналів плюс зовнішній тригер
- Пропускна здатність 2 ГГц з реальною частотою дискретизації 6,25 ГС/с та інтерпольованою 500 ГС/с
- 12-бітний АЦП на 1,25 ГГц; 16-бітна розрізняючість на 50 МГц для високовірного захоплення
- Спектральний аналіз з вбудованими DDC та незалежним керуванням часовою/частотною областю на канал
- Підтримка понад 25 серійних протоколів для загальних інтерфейсів
- Передовий аналіз дрижання та візуалізація очей за допомогою DPOJET Essentials
- Пакети аналізу потужності для однофазних та трифазних систем
- Інструменти вимірювання цілісності сигналу та потужності
- 15,6-дюймовий HD сенсорний екран (1920 × 1080) з чутливим процесором
- Допоміжний вхід тригера для синхронізації без споживання повного каналу
- Режим історії з розширеною пам'яттю для захоплення та перегляду багатьох подій
- Дополнітельна операційна система Windows та знімний SSD для аналізу на борту
- Дистанційне керування веб-браузером та відповідність LXI для мережевої інтеграції
- ПО TekScope для аналізу в автономному режимі; хмарна спільна робота TekDrive
Застосування
- Проектування та усунення несправностей вбудованих систем
- Тестування джерела живлення та ефективності
- Налагодження та валідація високошвидкісного серійного протоколу
- Аналіз цілісності сигналу та синхронізації
- Вимірювання дрижання та частотної характеристики
- Урядові та оборонні середовища з нормативними вимогами до закупівель
Комплектація
- Щуп TPP1000 1 ГГц на кожний FlexChannel
- Інструкція з установки та безпеки з вбудованою довідкою
- Передня панель з вбудованою сумкою для аксесуарів
- Миша та силовий кабель
- Сертифікат калібрування з простежуванням до національних стандартів метрології
- 1-річна гарантія на всі деталі та роботи
Характеристики
| Bandwidth | 2 GHz |
| Analog Channels | 8 |
| Digital Channels | 64 |
| Sampling Rate | 6.25 GS/s |
| Memory | 62.5 Mpts |
| Type | MSO |
| Vertical Resolution | 12 bit |
| Display Type | 15.6 TFT Capacitive Color Touch |
| Series | 5 Series B MSO |
| Accessories | TDP0500, TDP1000, TDP1500, TDP3500, TDP4000, THDP0100, THDP0200, TIVP02, TIVP02L, TIVP05, TIVP05L, TIVP1, TIVP1L, TMDP0200 |
| Attenuation | 2X |
| Certificate of Calibration | Yes |
| Depth | 11.7" |
| Display | LCD TFT |
| Interface | LAN / Ethernet, LXI, USB Host, USB, VGA or SVGA Out |
| Operating Temperature Range | 32-122°F |
| Risetime | 0.225 ns |
| Warranty | 1 Year |
