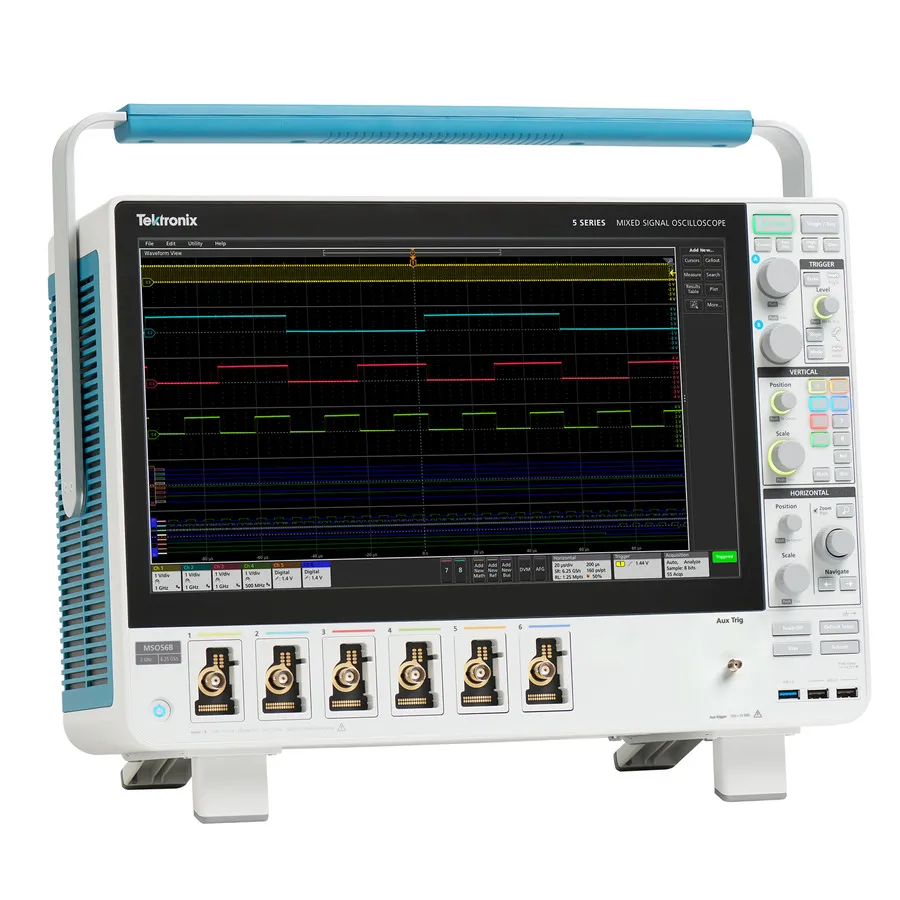

Tektronix MSO56B/5-BW-500 Mixed Signal Oscilloscope
Tektronix MSO56B/5-BW-500 змішаний сигнальний осцилограф
Запитати ціну
Tektronix MSO56B/5-BW-500 is a 6-channel mixed signal oscilloscope with 500 MHz bandwidth, 6.25 GS/s sample rate, 12-bit ADC, and up to 48 optional digital channels.
Деталі продукту
| Модель | MSO56B/5-BW-500 |
| Виробник | Tektronix |
| Категорія | Digital Oscilloscopes |
| Наявність | На замовлення |
Опис
Огляд
Tektronix MSO56B/5-BW-500 — це 6-канальний змішаний сигнальний осцилограф з серії 5 Series B, призначений для інженерів і дослідників, які працюють зі складними системами. Розроблений для вирішення вимогливих задач вимірювань, він поєднує високовірну реєстрацію сигналів, розширені можливості спектрального аналізу та універсальне зондування для забезпечення комплексного спостереження за поведінкою сигналів.
Основні характеристики
- 6 FlexChannel аналогових входів, кожен конфігурується як один аналоговий, вісім цифрових логічних входів із логічним зондом TLP058 або комбіновані аналогові та спектральні вид
- До 48 опціональних цифрових каналів через логічні зонди
- Полоса пропускання 500 МГц з часом наростання 225 пс
- Реальна частота дискретизації 6.25 GS/s із інтерпольованою частотою до 500 GS/s
- 12-бітна роздільність АЦП, розширення до 16 біт у режимі High Resolution
- Довжина запису до 500 млн точок
- 15.6-дюймовий HD TFT сенсорний екран із ємнісною мультисенсорною технологією (1920 × 1080)
- Інтегрований спектральний аналізатор із незалежним керуванням часовою та частотною областями
- Програмне забезпечення DPOJET Essentials для аналізу дрижання та діаграми очей
- Вбудований генератор довільних/функцій з 13 стандартними хвильовими формами
- Підтримка декодування послідовних протоколів I2C, SPI, RS-232 та інших
- Опціональний знімний SSD на 250 ГБ для зберігання даних
- Допоміжний вхід тригера для синхронізації без спожитку каналу
- Режим History для перегляду кількох захоплених подій тригера
Застосування
- Проектування та відлагодження вбудованих систем
- Вимірювання та аналіз джерел живлення
- Тестування та аналіз послідовних шин високої швидкості
- Аналіз цілісності сигналу та дрижання
- Характеризація змішаних сигнальних схем
- Аналіз РЧ та частотної області
Комплектація
- По одному пасивному аналоговому зонду TPP0500B 500 МГц на FlexChannel
- Посібник з установки та безпеки
- Передня кришка з інтегрованою сумкою для аксесуарів
- Силовий кабель
- Сертифікат калібрування з відстежуванням ISO9001/ISO17025
- Однорічна гарантія на прилад і зонди
Характеристики
| Bandwidth | 500 MHz |
| Analog Channels | 6 |
| Digital Channels | 48 |
| Sampling Rate | 6.25 GS/s |
| Memory | 62.5 Mpts |
| Type | MSO |
| Vertical Resolution | 12 bit |
| Display Type | 15.6 TFT Capacitive Color Touch |
| Series | 5 Series B MSO |
| Accessories | TDP0500, TDP1000, TDP1500, TDP3500, TDP4000, THDP0100, THDP0200, TIVP02, TIVP02L, TIVP05, TIVP05L, TIVP1, TIVP1L, TMDP0200 |
| Attenuation | 2X |
| Certificate of Calibration | Yes |
| Depth | 11.7" |
| Display | LCD TFT |
| Interface | LAN / Ethernet, LXI, USB Host, USB, VGA or SVGA Out |
| Operating Temperature Range | 32-122°F |
| Risetime | 0.8 ns |
| Warranty | 1 Year |
