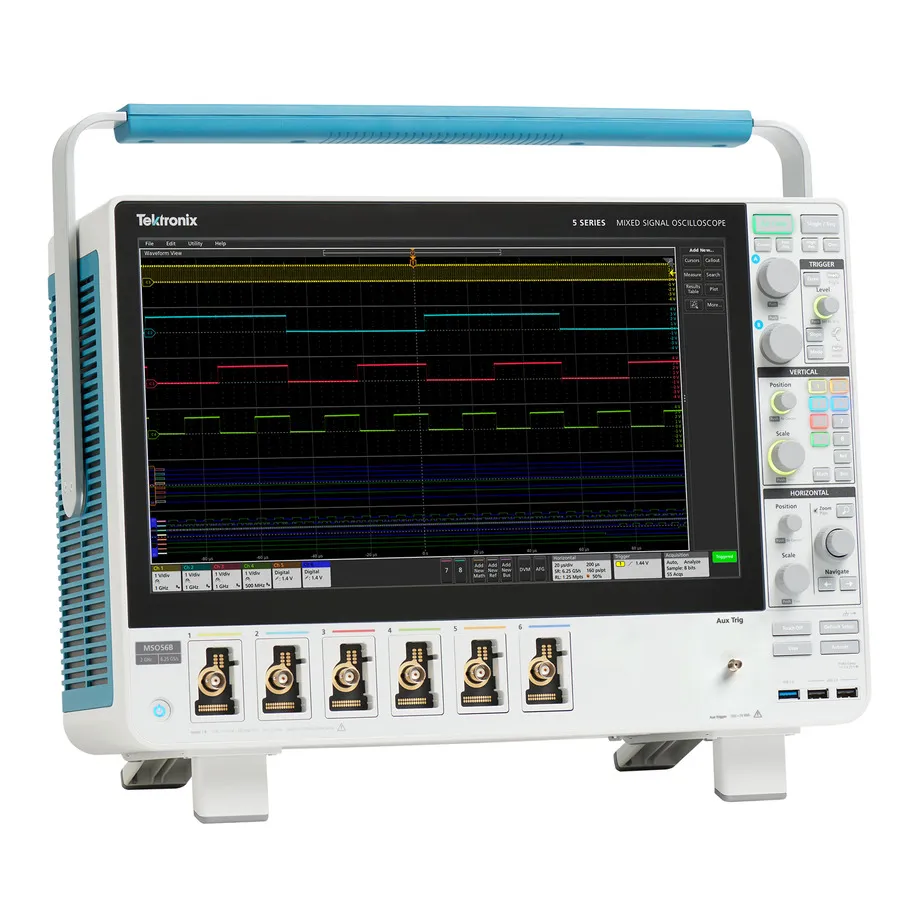

Tektronix MSO56B/5-BW-1000 Mixed Signal Oscilloscope
Tektronix MSO56B/5-BW-1000 змішаний сигнальний осцилограф
Tektronix MSO56B/5-BW-1000 — 6-channel mixed-signal oscilloscope with 1 GHz bandwidth, 6.25 GS/s real-time sampling, and 12-bit ADC for embedded system analysis.
Деталі продукту
| Модель | MSO56B/5-BW-1000 |
| Виробник | Tektronix |
| Категорія | Digital Oscilloscopes |
| Наявність | На замовлення |
Опис
Огляд
Tektronix MSO56B/5-BW-1000 — це 6-канальний змішаний сигнальний осцилограф, призначений для інженерів та дослідників, які працюють зі складними вбудованими системами. Він поєднує високорозрізнювальний 12-bit ADC, 15.6-дюймовий HD сенсорний дисплей та технологію FlexChannel для гнучкого аналізу змішаних сигналів. Bandwidth 1 GHz та real-time Sample Rate 6.25 GS/s забезпечують високовірне захоплення сигналу для валідації вбудованих систем, аналізу потужності та тестування високошвидкісних послідовних протоколів.
Основні характеристики
- 6 FlexChannel аналогових входів, конфігурувальних до 48 цифрових логічних каналів з додатковими зондами TLP058
- Bandwidth 1 GHz з real-time Sample Rate 6.25 GS/s та інтерпольованою дискретизацією до 500 GS/s
- 12-bit вертикальна розрізнювальна здатність, підвищувальна до 16-bit в режимі High Resolution
- 15.6-дюймовий ємнісний сенсорний дисплей (1920 × 1080 HD)
- Аналіз спектра з незалежними представленнями часової та частотної областей на FlexChannel
- Інтегрований DPOJET Essentials для аналізу джитеру та діаграми ока
- Вбудований генератор довільних/функціональних сигналів з 13 стандартними хвильовими формами та довільними хвильовими формами до 128k-точок на 250 MS/s
- Опціональний знімний 250 GB SSD для безпечного зберігання даних
- Допоміжний вхід спусника для синхронізації без використання повного каналу можливостей
- Режим History для захоплення та перегляду декількох подій спусника
- TekScope програмне забезпечення для ПК для аналізу сигналів у віддаленому режимі та обробки багатоскопів
- TekDrive хмарна робоча область для спільного використання та аналізу файлів
- Підключення: USB (7 хостів + 1 пристрій), LAN (сумісна з LXI), Display Port, DVI-D, VGA
Застосування
- Проектування та валідація вбудованих систем
- Аналіз цілісності потужності та живлення
- Тестування високошвидкісних послідовних протоколів (I2C, SPI, RS-232 з додатковим декодуванням)
- Характеризація частотної реакції та сигналу
- Аналіз джитеру та часового розкладу
- Вимірювання радіочастотних та високочастотних сигналів
Комплектація
- Один пасивний аналоговий зонд на FlexChannel (TPP1000 1 GHz)
- Інструкція з установки та безпеки
- Вбудована довідка
- Передня кришка з інтегрованою кишенею аксесуарів
- Силовий кабель
- Сертифікат калібрування зі стислістю до національних метрологічних інститутів
- Однорічна гарантія, що охоплює деталі та роботу на приладі та зондах
Характеристики
| Bandwidth | 1 GHz |
| Analog Channels | 6 |
| Digital Channels | 48 |
| Sampling Rate | 6.25 GS/s |
| Memory | 62.5 Mpts |
| Type | MSO |
| Vertical Resolution | 12 bit |
| Display Type | 15.6 TFT Capacitive Color Touch |
| Series | 5 Series B MSO |
| Accessories | TDP0500, TDP1000, TDP1500, TDP3500, TDP4000, THDP0100, THDP0200, TIVP02, TIVP02L, TIVP05, TIVP05L, TIVP1, TIVP1L, TMDP0200 |
| Attenuation | 2X |
| Certificate of Calibration | Yes |
| Depth | 11.7" |
| Display | LCD TFT |
| Interface | LAN / Ethernet, LXI, USB Host, USB, VGA or SVGA Out |
| Operating Temperature Range | 32-122°F |
| Risetime | 0.4 ns |
| Warranty | 1 Year |
