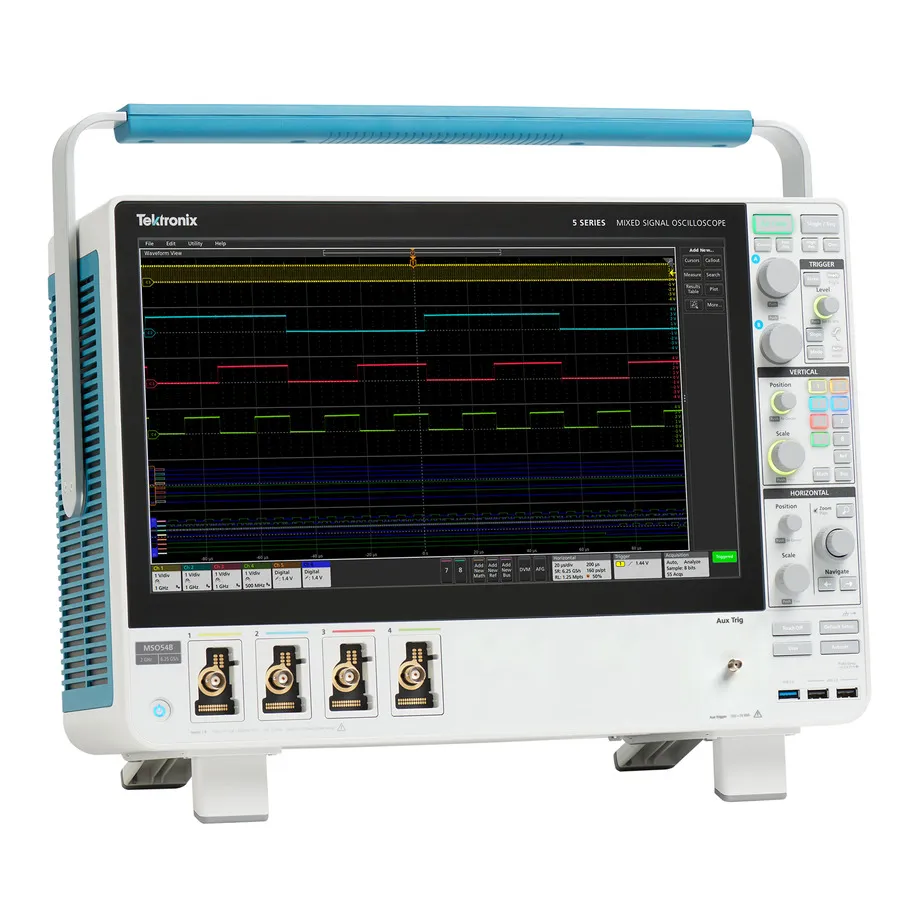

Tektronix MSO54B/5-BW-500 Mixed Signal Oscilloscope
Tektronix MSO54B/5-BW-500 цифровий змішаний сигнальний осцилограф
Tektronix MSO54B is a 4-channel mixed signal oscilloscope with 500 MHz bandwidth, 6.25 GS/s sampling, optional digital channels, and FlexChannel technology.
Деталі продукту
| Модель | MSO54B/5-BW-500 |
| Виробник | Tektronix |
| Категорія | Digital Oscilloscopes |
| Наявність | На замовлення |
Опис
Огляд
Tektronix MSO54B/5-BW-500 — 4-канальний змішаний сигнальний осцилограф серії 5 Series B, розроблений для інженерів та дослідників, які працюють зі складними вбудованими системами, аналізом потужності та тестуванням високошвидкісних послідовних протоколів. З пропускною спроможністю 500 MHz, частотою дискретизації 6,25 GS/s в реальному часі, опціональними 32 цифровими каналами завдяки технології FlexChannel та 15,6-дюймовим HD дотиковим екраном забезпечує детальний огляд аналогових і цифрових сигналів одночасно.
Основні характеристики
- 4 аналогові входи FlexChannel з гнучкою конфігурацією цифрових каналів (до 32 цифрових каналів з опціональними логічними щупами)
- Пропускна спроможність 500 MHz з частотою дискретизації 6,25 GS/s в реальному часі та до 500 GS/s з інтерполяцією
- Роздільна здатність АЦП 12-біт (до 16-біт в режимі High Resolution)
- Довжина запису 62,5 млн - 500 млн точок
- 15,6-дюймовий HD ємнісний дотиковий екран (1920 × 1080) з інтуїтивним інтерфейсом pinch-swipe-zoom
- Незалежний аналіз часової та частотної областей зі спектральним переглядом
- Інтегроване програмне забезпечення DPOJET Essentials для аналізу джитеру та очей
- Вбудований генератор довільних хвиль з 13 стандартними функціями та 128k точками для довільних форм
- Опціональний знімний SSD на 250 GB для зберігання даних
- Різні варіанти підключення: USB 3.0, LAN (LXI сумісний), DisplayPort, DVI-D, VGA
Застосування
- Розроблення та налагодження вбудованих систем
- Аналіз та вимірювання потужності
- Тестування високошвидкісних послідовних протоколів (декодування I2C, SPI, RS-232)
- Характеризація частотної характеристики
- Аналіз часування системи та джитеру
Комплектація
- Один пасивний аналоговий щуп на FlexChannel (TPP0500B 500 MHz)
- Посібник з установки та безпеки
- Вбудована система довідки
- Передня кришка з інтегрованою сумкою для аксесуарів
- Кабель живлення
- Сертифікат калібрування з трасуванням до національних інститутів метрології та реєстрацією у системі якості ISO9001/ISO17025
- Однорічна гарантія на прилад і щупи
Характеристики
| Bandwidth | 500 MHz |
| Analog Channels | 4 |
| Digital Channels | 32 |
| Sampling Rate | 6.25 GS/s |
| Memory | 62.5 Mpts |
| Type | MSO |
| Vertical Resolution | 12 bit |
| Display Type | 15.6 TFT Capacitive Color Touch |
| Series | 5 Series B MSO |
| Accessories | TDP0500, TDP1000, TDP1500, TDP3500, TDP4000, THDP0100, THDP0200, TIVP02, TIVP02L, TIVP05, TIVP05L, TIVP1, TIVP1L, TMDP0200 |
| Attenuation | 2X |
| Certificate of Calibration | Yes |
| Depth | 11.7" |
| Display | LCD TFT |
| Interface | LAN / Ethernet, LXI, USB Host, HDMI, USB, VGA or SVGA Out |
| Operating Temperature Range | 32-122°F |
| Risetime | 0.8 ns |
| Warranty | 1 Year |
