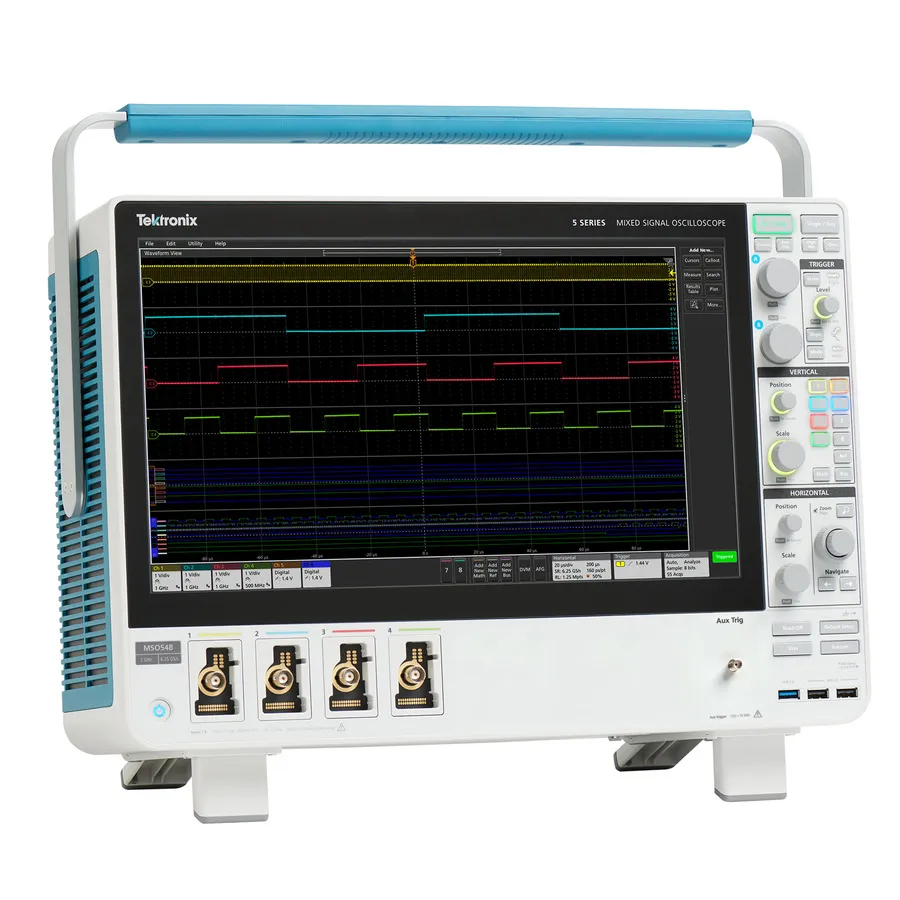

Tektronix MSO54B/5-BW-350 Mixed Signal Oscilloscope
Tektronix MSO54B/5-BW-350 осцилограф змішаного сигналу
Запитати ціну
Tektronix MSO54B/5-BW-350 mixed signal oscilloscope with 350 MHz bandwidth, 6.25 GS/s sample rate, 12-bit ADC, and FlexChannel technology for flexible signal analysis.
Деталі продукту
| Модель | MSO54B/5-BW-350 |
| Виробник | Tektronix |
| Категорія | Digital Oscilloscopes |
| Наявність | На замовлення |
Опис
Огляд
Осцилограф Тектронікс MSO54B/5-BW-350 — це 4-канальний осцилограф змішаного сигналу, ідеальний для інженерів, які працюють з помірно-пошвидшеними вбудованими системами та аналізом сигналів загального призначення. З пропускною здатністю 350 МГц, високороздільчим 12-бітним АЦП, інтуїтивним 15.6-дюймовим HD сенсорним екраном та гнучкими FlexChannel входами він пропонує чудовий показник якості-ціни для комплексного усунення несправностей та перевірки змішаного сигналу.
Основні характеристики
- 4 FlexChannel аналогові входи, розширювані до 32 цифрових каналів з опціональними логічними щупами
- Пропускна здатність 350 МГц з частотою дискретизації 6.25 ГГц/с у реальному часі (500 ГГц/с інтерпольовані)
- 12-бітний АЦП з роздільною здатністю до 16 бітів у режимі High Res
- 15.6-дюймовий HD сенсорний екран (1920 × 1080) з ємнісним управлінням
- Технологія FlexChannel для одночасного аналізу аналогового та спектрального представлення
- Інтегрований DPOJET Essentials для аналізу джитеру та очей
- Вбудований генератор довільних/функціональних форм сигналу з 13 типами форм сигналу
- Довжина запису до 500 Мточок з опціональним знімним твердотільним накопичувачем 250 ГБ
- Комплексне підключення: USB Host (7 портів), USB 3.0, LAN (LXI-сумісний), DisplayPort, DVI-D, VGA
- Режим History для захоплення та перегляду кількох подій спрацювання
Застосування
- Проектування вбудованих систем та перевірка загального призначення
- Усунення несправностей цифрових та аналогових сигналів
- Освітні та навчальні програми
- Розробка та прототипування схем змішаного сигналу
Комплектація
- Пасивний аналоговий щуп TPP0500B 500 МГц для кожного FlexChannel
- Посібник з установки та безпеки з вбудованою довідкою
- Передня панель з інтегрованою кишенею для аксесуарів
- Силовий кабель
- Сертифікат калібрування з прослідковуваністю до Національного інституту метрології
- Одна рік гарантії на приладі й щупах
Характеристики
| Bandwidth | 350 MHz |
| Analog Channels | 4 |
| Digital Channels | 32 |
| Sampling Rate | 6.25 GS/s |
| Memory | 62.5 Mpts |
| Type | MSO |
| Vertical Resolution | 12 bit |
| Display Type | 15.6 TFT Capacitive Color Touch |
| Series | 5 Series B MSO |
| Accessories | TDP0500, TDP1000, TDP1500, TDP3500, TDP4000, THDP0100, THDP0200, TIVP02, TIVP02L, TIVP05, TIVP05L, TIVP1, TIVP1L, TMDP0200 |
| Attenuation | 2X |
| Certificate of Calibration | Yes |
| Depth | 11.7" |
| Display | LCD TFT |
| Interface | LAN / Ethernet, LXI, USB Host, HDMI, USB, VGA or SVGA Out |
| Operating Temperature Range | 32-122°F |
| Risetime | 1.15 ns |
| Warranty | 1 Year |
