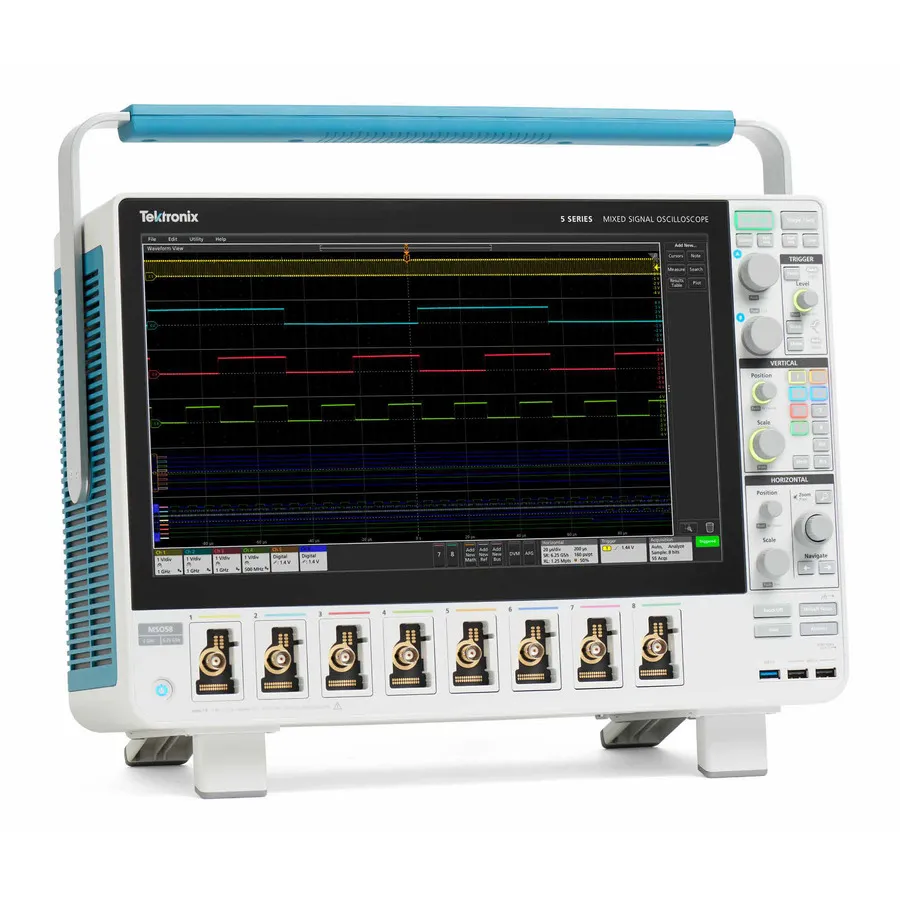

Tektronix MSO54 5-BW-2000 Mixed Signal Oscilloscope

Огляд

Осцилоскоп Tektronix MSO54 5 Series змішаного сигналу є професійним приладом для тестування та вимірювання, розроблено для складної верифікації та аналізу вбудованих систем. Завдяки інноваційному сенсорному інтерфейсу з функцією щипання-проведення-масштабування та найбільшому в галузі HD-дисплею, він забезпечує інтуїтивний користувацький досвід для вимогливих вимірювальних застосувань. Модель MSO54 5-BW-2000 забезпечує пропускну здатність 2 GHz та підтримує одночасне вимірювання аналогових та цифрових сигналів через передову технологію FlexChannel.

Основні характеристики

• 4 входи FlexChannel з конфігурованим 1 аналоговим + 8 цифровими на канал
• Пропускна здатність 2 GHz з частотою дискретизації 6,25 GS/s у реальному часі та 500 GS/s інтерпольовано
• 12-бітна вертикальна роздільна здатність, оновлюється до 16-бітної у режимі High Res
• Стандартна довжина запису 62,5 Mpoints, до 500 Mpoints за бажанням
• Частота захоплення хвиль >500 000 хвиль/с з сегментованою пам'яттю FastFrame
• Інноваційний сенсорний інтерфейс з функцією щипання-проведення-масштабування та HD-дисплей
• Комплексні типи спусків: Edge, Pulse Width, Runt, Timeout, Window, Logic, Setup & Hold, Rise/Fall Time, Parallel Bus, Sequence, Visual та опціональні Video/RF
• Розширений аналіз включаючи 36 стандартних вимірювань, аналіз спектра, FFT, вимірювання дрижання та математичні функції

Застосування

• Налагодження та верифікація вбудованих систем
• Аналіз та характеризація змішаних сигнальних схем
• Декодування протоколу та аналіз фізичного рівня
• Вимірювання цілісності потужності та цілісності сигналу
• RF та мікрохвильове тестування
