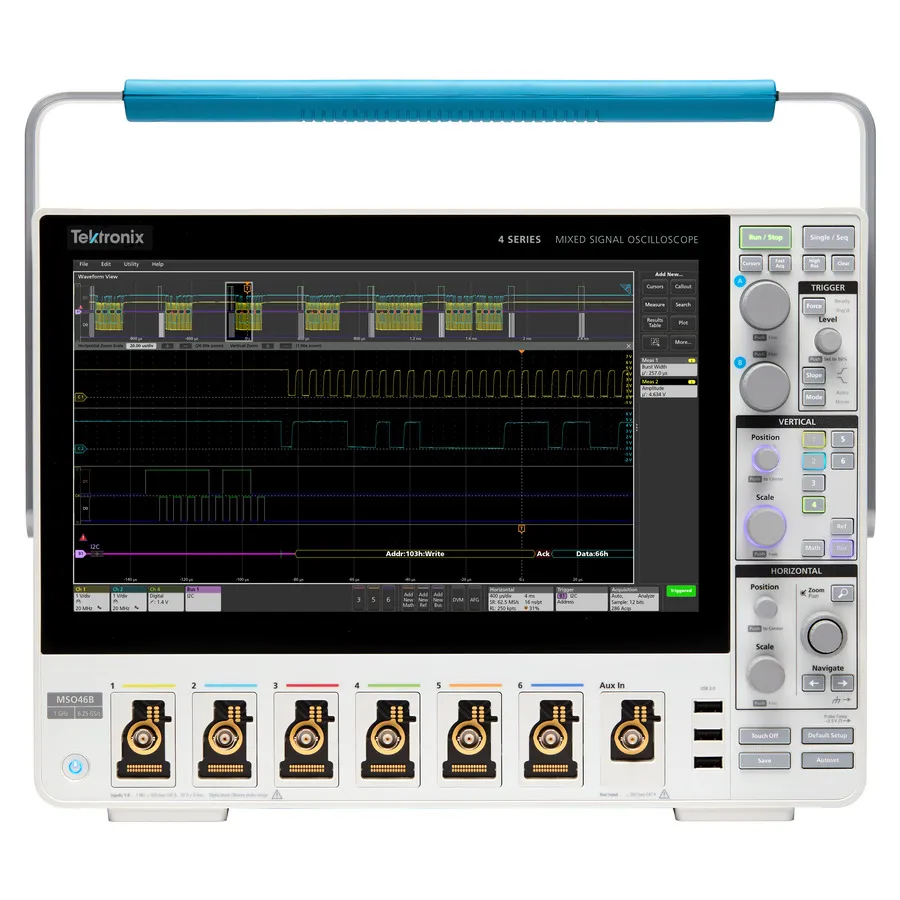

Tektronix MSO46B Mixed Signal Oscilloscope

Огляд

Tektronix MSO46B — це 6-канальний змішаний сигнальний осцилограф, що поєднує високу продуктивність з інтуїтивними можливостями аналізу. Як частина лінійки 4 Series B, він має більш швидкий процесорний блок, який подвоює чутливість управління та прискорює передачу даних. З пропускною спроможністю 1,5 ГГц та провідними 12-бітними аналого-цифровими перетворювачами (ADC), він забезпечує в 16 разів більшу вертикальну роздільну здатність порівняно зі стандартними 8-бітними осцилографами.

Інноваційна технологія FlexChannel дозволяє кожному з шести аналогових вхідних каналів функціонувати як аналоговий канал, восьмиканальні цифрові логічні входи (з опціональним зондом TLP058) або забезпечувати одночасні аналогові та спектральні подання з незалежними елементами керування. Ця універсальність робить його ідеальним для налагодження вбудованих систем, перетворювачів потужності та багатосигнальних середовищ.

Основні характеристики

• 6 аналогових каналів з 12-бітною роздільною здатністю ADC (до 16 бітів у режимі Hi-Res)
• Пропускна спроможність 1,5 ГГц з дискретизацією 6,25 GS/s на всіх каналах одночасно
• До 48 цифрових логічних каналів через FlexChannel та зонди TLP058 (продаються окремо)
• 13,3-дюймовий дисплей Full HD (1920 × 1080) з сенсорним екраном із підтримкою жестів
• Довжини записів: 31,25 Мточок на канал (62,5 Мточок опціонально)
• Частота захоплення хвиль понад 500 000 хвиль/секунду для виявлення рідких подій
• Сегментована пам'ять FastFrame з частотою тригерів >5 000 000 хвиль/секунду
• 36 вбудованих вимірювань та двохдоменний аналіз (час та частота через Spectrum View)
• Технологія Digital Phosphor з градаційним штрихуванням інтенсивності для візуалізації рідких перехідних процесів
• Множинні типи тригерів: Edge, Pulse Width, Runt, Timeout, Window, Logic, Setup & Hold, Rise/Fall Time, Parallel Bus, Sequence, Visual Trigger
• Підключення: 3 × USB2 Host, 2 × USB3 Host, 1 × USB Device, 1 × Ethernet
• Модульне оновлення з опціональним 50 MHz генератором функцій та декодуванням серійних протоколів
• Гарантія на 1 рік, що охоплює всі запчастини та робочу силу

Застосування

• Налагодження та перевірка вбудованих систем
• Характеризація джерел живлення та перетворювачів потужності
• Тестування систем приводу та керування двигуном
• RF та спектральні вимірювання
• Інтеграція системи та перевірка пристроїв
• Аналіз цілісності сигналу та часових характеристик

Комплектація

• По одному низькоємісному пасивному зонду 10X для кожного з шести вхідних каналів
• Набір аксесуарів для зонда
• Посібник встановлення та безпеки
• Передня кришка з інтегрованою сумкою для аксесуарів
• Кабель живлення
• Сертифікат калібрування, що підтверджує простежуваність до Національного інституту метрології та реєстрацію системи якості ISO9001/ISO17025
